描述

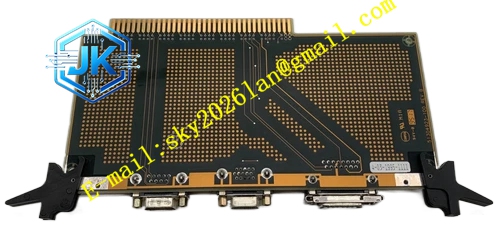

Honeywell 51304924-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS K2LCN IOP 机架
- 配套接口：LCNE 扩展插槽、本地 I/O 并行背板总线
- 处理器：霍尼韦尔定制工业专用处理器
- 缓存容量：板载 SRAM 缓存，支持外接存储子卡
- 总线速率：LCN 总线 5Mbps，本地 I/O 总线并行高速传输
- 供电规格：5VDC、12VDC，由 IOP 机架电源板供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 周期性轮询机架内全部 I/O 卡件，采集模拟量、数字量输入信号，执行 PID 调节、顺序控制、联锁逻辑运算，向下下发输出指令至 AO、DO 卡件。对接 LCNE 板卡完成 LCN 网络报文收发，向上上传工艺趋势、报警信息，接收操作员站、NIM 网关下发的设定值与操作指令。板载硬件看门狗电路，处理器异常时触发故障告警，锁定当前输出状态。面板 LED 指示灯，独立指示电源、运行心跳、LCN 通讯、I/O 总线故障状态。支持 IOP 冗余配置，主备主板自动无扰切换。支持本地 I/O 组态存储，断电后配置依托存储子卡保存。支持在线诊断所有 I/O 卡件状态，故障信息上传系统报警画面。
应用场景 石化装置 K2LCN IOP 子系统主控机架核心备件 炼油加热炉、反应装置 I/O 控制单元主板替换 电厂辅机 TDC3000 K2LCN IOP 控制器维修 油气集输站场 I/O 子系统逻辑运算主控硬件 存量化工装置 K2LCN IOP 机架扩容、故障更换
性能参数
- 平均无故障时间：710000 小时
- 静电抗扰等级：8kV 接触放电
- I/O 轮询周期：最小 20ms
- 跨总线报文转发延迟：小于 150μs
- 故障切换时间：冗余模式下小于 100ms
- 内存故障检出覆盖率：96%
材质构成 FR4 阻燃多层三防 PCB 板 定制工业处理器芯片、SRAM 高速缓存芯片 总线译码芯片、逻辑 FPGA 芯片 电源稳压回路、ESD 静电防护器件 多组板间镀金连接器，对接 LCNE 板、存储子卡、I/O 背板 金属面板、插拔拉手、状态 LED 指示灯组件
结构特征 K2LCN IOP 机架标准长卡竖插外形，正面配置金属插拔拉手，边缘设置防呆缺口，防止反向插装。背板与板间镀金触点分区排布，电源、地址、数据总线引脚独立分区。高速处理器走线做等长阻抗匹配，降低信号串扰。板卡预留 LCNE 扩展插槽、存储子卡插槽，可直接插接配套子板。面板 LED 分区，分别指示电源、运行心跳、LCN 链路、I/O 总线故障。卡件锁紧卡扣固定在 IOP 机架槽位，抵抗机柜振动。
工作原理 板卡上电后执行完整硬件自检，初始化处理器、缓存、本地 I/O 总线，读取配套存储子卡内 I/O 组态参数，完成 IOP 节点初始化，通过 LCNE 板向 LCN 总线发送节点注册报文。持续轮询机架内所有 I/O 卡件，采集输入信号，执行预设控制逻辑，生成输出指令下发至输出卡件。同时接收 LCN 网络下发的操作指令，解析后更新控制设定值。硬件看门狗持续监测处理器运行状态，程序跑飞时停止运算、点亮故障灯，冗余模式下自动切换至备用 IOP 主板。
安装要求 佩戴防静电手环，将 IOP 主板插入 K2LCN 机架主控槽位，扣紧拉手锁扣。确认配套 LCNE 板、存储子卡正常在位，所有对接触点清洁无氧化。在 TDC3000 工程师软件下载 I/O 组态，分配 LCN 节点地址。上电等待自检完成，运行心跳灯持续闪烁代表正常运行。IOP 机架保持通风，避免高温造成处理器异常。更换板卡前，完整备份整套 IOP 机架的控制组态。
使用注意事项 板卡内存对静电敏感，全程防静电操作，静电会造成内存永久性损坏。更换板卡之后，必须重新导入 IOP 组态文件。节点运行期间，禁止热插拔本主控板，热插拔会造成整套 IOP 子系统离线，控制回路中断。心跳灯停止闪烁时，优先检查 IOP 机架电源板供电，再更换板卡。本主板必须搭配同系列 I/O 卡件、LCNE 板卡配套使用，固件版本必须匹配。
