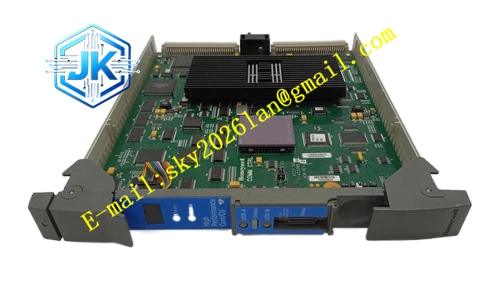

Honeywell 51400712-200
技术规格
- 适配系统：Honeywell TDC3000 NIM 网络接口模块
- 总线接口：对接 LCN 接口子卡、UCN 接口子卡
- 总线速率：LCN 5Mbps，UCN 5Mbps
- 核心处理器：定制 32 位专用网络处理器
- 配套缓存：板载 SRAM 缓存，支持扩展外部存储器板
- 背板供电：5VDC、12VDC，由 NIM 电源接口子卡供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 执行 LCN 报文与 UCN 报文协议转换，完成两个不同总线之间数据路由转发。板载硬件 CRC 校验，过滤损坏报文，错误报文不跨网段转发。硬件看门狗电路实时监测处理器运行状态，处理器异常时触发故障告警，锁存故障代码。面板 LED 指示灯，指示电源、运行心跳、LCN 通讯、UCN 通讯、硬件故障状态。支持节点热重启，重启过程不中断 LCN 主干网络其余节点通讯。缓存跨网段历史数据、报警报文，平滑报文流量，降低总线拥塞。升级版本支持更大路由表容量，可接入更多 UCN HPM 子网。支持在线固件升级，无需更换硬件。
应用场景 大型石化装置 LCN 网段与多 UCN HPM 子网网关 NIM 节点 炼油厂多套加热炉 HPM 子网接入 LCN 主干网络 NIM 模块 电厂锅炉、汽机辅机 TDC3000 跨网段通讯网关备件 油气长输管线压气站 TPS 系统 NIM 节点替换维修 存量化工装置扩容新增 NIM 网关节点
性能参数
- 平均无故障时间：700000 小时
- 静电抗扰等级：8kV 接触放电
- 跨网段报文转发延迟：小于 160μs
- 内存故障检出覆盖率：97%
- 节点重启恢复时间：小于 3 秒
- 最大支持路由条目数量：256 条
材质构成 FR4 阻燃多层三防 PCB 板 定制 32 位网络处理器芯片、SRAM 高速缓存芯片 总线译码芯片、协议逻辑 FPGA 芯片 电源稳压回路、ESD 静电防护器件 多组板间镀金连接器，对接 LCN、UCN、存储、诊断子卡 金属面板、插拔拉手、状态 LED 指示灯组件
结构特征 TDC3000 NIM 标准长卡竖插外形，正面配置金属插拔拉手，边缘防呆缺口，防止反向插装。背板与板间镀金触点分区排布，电源、地址、数据总线引脚独立分区。高速处理器走线做等长阻抗匹配，降低信号串扰。面板 LED 分区，分别指示电源、运行心跳、LCN 链路、UCN 链路、硬件故障。卡件锁紧卡扣固定在 NIM 机架槽位，抵抗机柜振动。
工作原理 板卡上电后执行完整硬件自检，初始化处理器、缓存、总线接口，读取存储器板内 NIM 节点路由配置，向 LCN 和 UCN 总线发送节点注册报文。持续接收 LCN 接口板转发的 LCN 报文，解析报文目标地址，判断报文是否需要转发至 UCN 网段；接收 UCN 报文同理，路由转发至 LCN 网段。报文经过 CRC 校验，校验失败报文直接丢弃，不转发。硬件电路持续监测内存读写、处理器状态，出现内存读写错误、处理器异常时，停止路由转发，点亮故障指示灯，锁存故障代码。
安装要求 佩戴防静电手环，将主控板插入 NIM 机架主控槽位，扣紧拉手锁扣。确认配套 LCN 接口板、UCN 接口板、存储器板、诊断板正常在位，所有对接触点清洁无氧化。在 TDC3000 工程师软件下载 NIM 路由配置，分配 LCN、UCN 节点地址。上电等待自检完成，运行心跳灯持续闪烁代表正常运行。NIM 机架保持通风，避免高温造成处理器异常。更换板卡前，备份 NIM 全部路由配置。
使用注意事项 板卡内存对静电敏感，全程防静电操作，静电会造成内存永久性损坏。更换板卡之后，必须重新下载 NIM 路由配置。节点运行期间，禁止热插拔本主控板，热插拔会造成 NIM 网关离线，跨网段通讯中断。心跳灯停止闪烁时，优先检查电源接口子卡供电，再更换板卡。本卡件必须和配套版本固件匹配，固件版本不兼容会自检失败。200 版本主控板向下兼容原有 NIM 机架，但是配套 100 版本存储器板时路由条目容量受限。
