描述

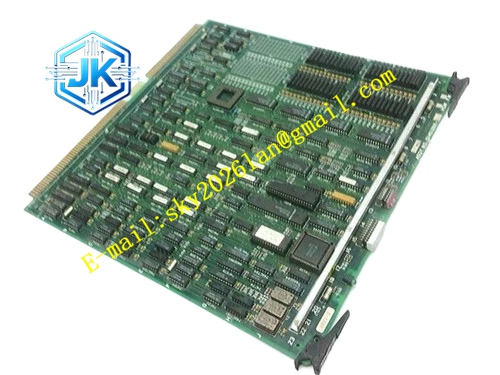

Honeywell 51400901-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 输入电压：5VDC、12VDC
- 单路最大输出电流：8A
- 输出通道：四路独立电源分配支路
- 绝缘耐压：1500VAC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 接收 NIM 机架主电源输入，经过 EMI 滤波之后，分四路独立支路向 NIM 各个子板分配供电，各路独立限流保险，单路子卡短路不会造成整个 NIM 节点失电。内置 TVS 浪涌抑制器件，吸收电源回路感应浪涌，保护后端所有 NIM 板卡。面板 LED 指示灯，分别指示总电源输入、各路支路输出状态。每一路供电支路具备独立故障检测，支路过载、保险熔断时点亮对应故障指示灯，告警上传 NIM 诊断。
应用场景 石化装置 NIM 节点电源分配故障备件替换 炼油厂 TPS 系统 NIM 供电支路短路维修 电厂锅炉辅机 TDC3000 NIM 电源接口备件 油气集输站场 NIM 节点供电异常检修 存量化工装置 NIM 机架电源扩容改造备件
性能参数
- 平均无故障时间：830000 小时
- 静电抗扰等级：8kV 接触放电
- 单路保险熔断响应时间：小于 1ms
- 电源纹波抑制比：大于 40dB
材质构成 FR4 阻燃 PCB 板 EMI 共模滤波电感、X/Y 安规电容 独立快熔保险丝座、TVS 浪涌抑制二极管 铜合金大电流导电走线、电源检测采样电路 镀金板间连接器，对接 NIM 机架背板与各子卡 金属定位支架、电源状态 LED 指示灯组件
结构特征 NIM 机架专用子卡外形，板卡边缘设置多组镀金电源连接器，一路对接机架主电源，四路分别对接 NIM 各功能子卡。大电流走线加宽加厚，降低导通压降。板卡分区布局，输入区、滤波区、输出支路物理分隔。板卡设置防呆缺口，防止反向插装。LED 指示灯一一对应四路输出支路，直观定位故障支路。
工作原理 机架主电源送入本卡输入端口，经过 EMI 滤波电路滤除电网高频噪声，再经过各路独立限流保险、浪涌保护电路，分别输出至 NIM 主控板、LCN 接口板、UCN 接口板、存储器板。板载采样电路实时监测每一路输出电流，支路出现短路过载，保险丝快速熔断，切断该支路供电，同时点亮对应故障指示灯。
安装要求 佩戴防静电手环，断电后将子卡插接在 NIM 机架电源槽位，锁紧卡扣。确认所有子卡电源连接器和本卡对位咬合。上电前使用万用表测量各路输出电压，确认参数符合规格。冗余 NIM 机架两路电源输入分别接入独立 UPS 供电回路。
使用注意事项 更换保险丝必须使用同规格额定电流保险，不可使用更大规格保险替代。带电状态禁止插拔本卡，会造成 NIM 全部子卡失电、跨网段通讯中断。潮湿环境定期清理板卡积灰，积灰会造成高压爬电、电源短路。后端子卡短路故障排除之后，更换保险丝才可恢复支路供电。
