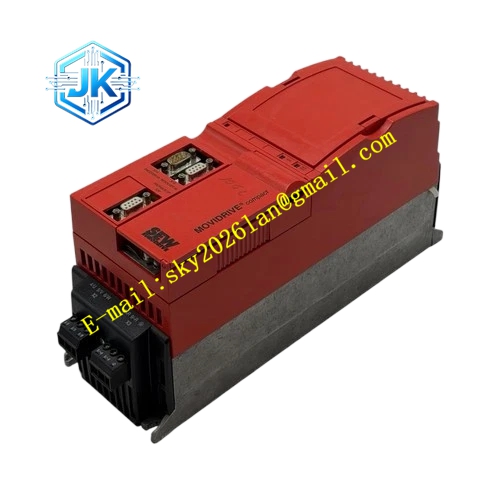

SEW MDX61B0014-5A3-4-0T
技术规格 额定适配电机功率：1.4kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：U/f 控制、VFC 开环磁通控制、CFC 闭环电流矢量控制、伺服控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 独立 24VDC 控制电源，主回路断电后维持参数存储与通讯链路工作
功能特点 设备支持 DIN 导轨卡扣安装以及螺丝紧固柜体安装。内置全套硬件保护功能，包含过流、过压、欠压、设备过热、电机过热、接地故障、输出短路、编码器信号异常保护。配备多路隔离数字输入输出，包含继电器输出触点，支持电机 PTC 绕组温度检测。支持电机静态识别、动态参数自整定，完整支持参数备份与还原。T 工艺版本内置更多运动工艺模块，包含绝对定位、相对定位、电子齿轮同步、电子凸轮、飞剪、裁切同步功能。集成 STO 安全扭矩关断，存储器存储多组历史故障、故障时刻运行数据、整机累计运行时长。内置 EMC 抑制电路，降低电磁干扰。配备直流母线互联端子，多台驱动器之间可以并联母线，共享再生制动能量。侧边预留选件插槽，可扩展各类工业总线、编码器采集、IO 扩展选件。支持 DBG60B 操作面板本地调试，MOVITOOLS MotionStudio 软件实现参数配置、实时监控、波形采集、故障诊断eero。
应用场景 包装机械定位伺服轴 印刷辅助辊筒同步驱动 中小型裁切、飞剪设备 自动化滑台、搬运机构 中小型旋转分度盘 纺织机械同步驱动机构
性能参数 输出频率范围：0Hz‑400Hz 过载能力：150% 额定电流持续 60 秒 CFC 伺服模式转速控制精度 ±0.01% 多段速设定，加减速斜坡参数独立可调，支持 S 型加减速曲线 具备扭矩限制、纯扭矩闭环控制模式 兼容增量编码器、HIPERFACE 绝对值编码器、旋转变压器信号采集
材质构成 外壳壳体采用冷轧钢板，表面粉末喷涂防腐处理。内部多层工业级 PCB 主控板、功率板，IGBT 功率逆变模块，NTC 温度检测传感器。弱电信号端子镀金处理，功率端子采用加厚高导电铜材。内部绝缘支架使用阻燃工程塑料，配置高压直流母线电解电容，金属散热基座搭配内置散热风扇组件。
结构特征 整机垂直模块化柜体安装结构，背板同时设置 DIN 导轨卡扣与螺丝固定孔。前面板配置三色 LED 指示灯，分别指示运行状态、故障报警、总线通讯状态。设备上部布置大电流主回路功率端子，下部布置低压控制信号端子。侧边预留选件板扩展插槽。功率腔体和信号腔体物理隔离，抑制电磁干扰。端子组件支持整体拆卸，方便现场接线维护。配置直流母线并联端子，支持多驱动器母线互连。功率端子配备绝缘防护盖板，防止高压误触碰。
工作原理 三相交流电接入主回路输入端子，设备内部整流桥将交流电转换为稳定直流母线电压。IGBT 逆变模块输出幅值、频率连续可调的三相交流电驱动电机。编码器采集电机转子转速、位置信号回传主控单元，CFC 伺服矢量算法实时计算电机磁通与输出扭矩，动态修正输出电压频率，完成转速、位置闭环调节。电机减速产生再生电能，由内置制动斩波器消耗在外部制动电阻。故障触发，硬件保护回路直接切断功率输出，故障全部信息存入设备非易失存储器。多台驱动器通过直流母线端子互连，实现再生能量互相利用。
安装要求 设备只允许在密闭电气控制柜内部垂直竖立安装，禁止倒置、倾斜、水平横置。设备上下预留不低于 100mm 散热间隙，保证散热风扇进风出风通畅。动力功率电缆与信号控制电缆分开布线，编码器、通讯信号线全部使用屏蔽线缆。三相输入电压必须与铭牌标定规格一致。控制柜安装环境杜绝粉尘、腐蚀性气体、水汽凝露。PE 保护接地端子可靠连接控制柜重载接地排。编码器线缆使用 SEW 原厂配套屏蔽线缆。选件板装配完成后，金属屏蔽盖板必须装配到位。主回路接线端子严格按照手册规定扭矩拧紧，杜绝虚接发热。
使用注意事项 设备断电之后，等待至少 10 分钟，等待直流母线电容完全放电，才允许打开设备外壳检修。上电调试前确认三相输入电压平衡，电压波动在设备允许区间。调试阶段完整执行电机参数识别整定流程。变频器输出侧禁止并联电容、浪涌吸收器件。定期清理散热风扇、散热器表面积灰，避免积灰造成散热不良触发过热保护停机。插拔通讯选件板、控制组件时执行防静电操作。外接制动电阻阻值、功率参数严格匹配设备规格，制动端子禁止直接短接。STO 安全扭矩关断回路接线严格遵照官方安全手册。设备运行过程禁止插拔功率端子与编码器接头。
