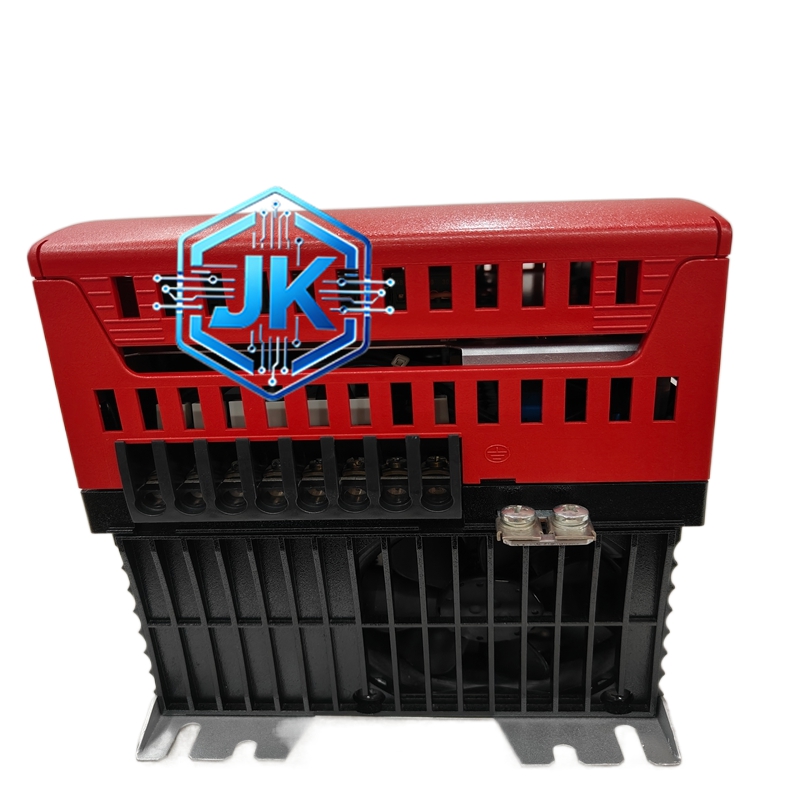

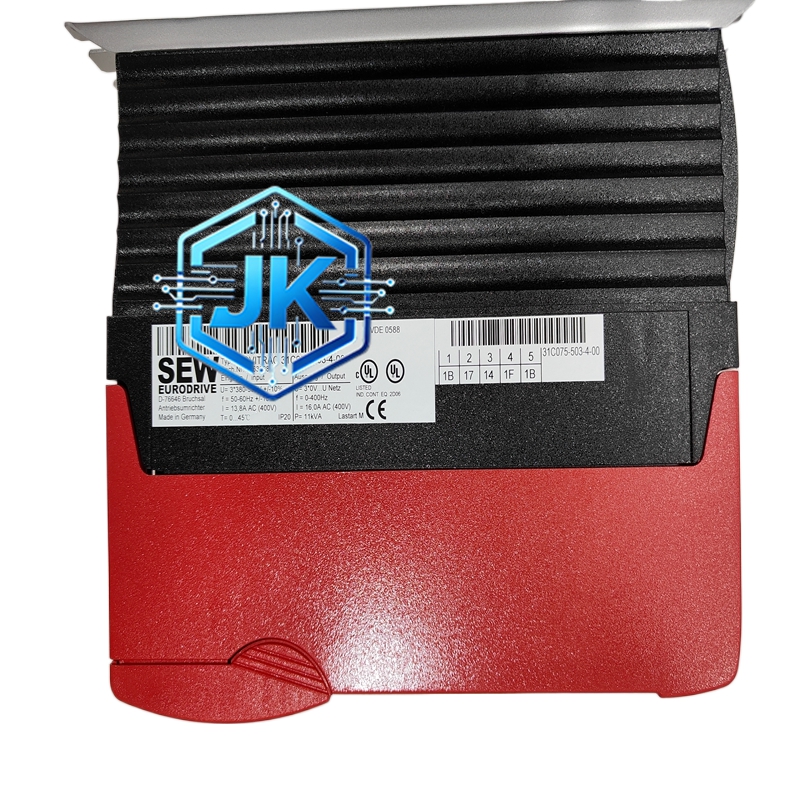

SEW 31C075-503-4-00 — 赛威（SEW-EURODRIVE）Movidrive系列变频器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | SEW-EURODRIVE（德国） |
| 系列 | Movidrive MDX61B |
| 型号 | 31C075-503-4-00 |
| 额定功率 | 7.5kW（400V时） |
| 输入电压 | 380~480V AC，3相，50/60Hz |
| 输出电流 | 18A（额定） |
| 过载能力 | 150%持续60秒，200%持续3秒 |
| 控制方式 | V/F控制、开环矢量控制（SLVC）、闭环矢量控制（FVC，需编码器） |
| 通讯接口 | EtherCAT、PROFINET、CANopen、Modbus RTU/TCP、USS |
| 安全功能 | STO（SIL2/SIL3）、SS1、SLS、SLP、SOS |
| 数字输入 | 6路（24V DC，光耦隔离） |
| 数字输出 | 2路（24V DC，晶体管） |
| 模拟输入 | 2路（0~10V / 0~20mA / ±10V） |
| 模拟输出 | 1路（0~10V / 0~20mA） |
| 制动电阻 | 内置（1.5kW，可选外接更大电阻） |
| 防护等级 | IP20（需安装在控制柜内） |
| 工作温度 | -10°C ~ +50°C（降额：>40°C每10°C降额5%） |
| 尺寸 | 约260 × 160 × 120mm（宽×高×深，书本型） |
| 重量 | 约4.5kg |
| 认证 | CE、UL、cUL、EAC、SIL2/SIL3（TÜV认证） |
| 产地 | 德国 |
功能特点：
- 书本型紧凑设计：厚度仅120mm，比传统变频器薄40%，极大节省控制柜空间
- 7.5kW大功率：驱动7.5kW以下三相异步电机或永磁同步电机
- 内置STO安全功能：SIL2/SIL3安全转矩关断，紧急停止时立即切断电机转矩，符合机械安全指令2006/42/EC
- EtherCAT主站：内置EtherCAT接口，可直接连接SEW伺服驱动器，实现多轴同步控制
- 开环矢量控制：内置SLVC算法，无需编码器即可实现高精度速度控制（转速精度±0.5%）
- 自整定功能：支持电机参数自动辨识（定子电阻、电感、磁链），缩短调试时间
- 内置制动斩波器：支持外接制动电阻，快速消耗再生能量
- 多协议通讯：同时支持EtherCAT、PROFINET、CANopen、Modbus等主流工业通讯协议
应用场景：
- 传送带驱动（物流分拣、包装产线）
- 泵和风机控制（恒压供水、暖通空调）
- 搅拌机和混合机（化工、食品）
- 压缩机驱动（空压机、制冷压缩机）
- 起重设备（行车、电梯，需STO功能）
- 印刷机械和造纸机械
性能参数：
| 参数 | 数值 |
|---|---|
| 输出频率范围 | 0~500Hz |
| 速度控制精度（开环） | ±0.5% |
| 速度控制精度（闭环） | ±0.01% |
| 加速度时间 | 0.1~600秒（可调） |
| V/F曲线 | 线性、平方、多点V/F（可自定义） |
| 载波频率 | 2kHz~16kHz（可调，自动优化） |
| MTBF | >100,000小时 |
| EMC | 符合EN 61800-3 C3类 |
材质构成：
- 外壳：阻燃PC+ABS工程塑料（UL94 V-0级）
- 散热片：铝合金挤压型材，阳极氧化处理，大面积散热鳍片
- 功率模块：IGBT（Infineon/Semikron），耐压650V/75A
- 电容：日本尼吉康/红宝石电解电容，105°C耐温，寿命>10年
- PCB：4层FR-4高Tg板，沉金工艺， conformal coating三防涂层
- 连接器：M12航空插头（信号）+ 螺钉端子（动力）
- 风扇：内置智能温控风扇（部分型号），滚珠轴承，寿命>50,000小时
结构特征：
- 书本型设计，尺寸约260×160×120mm，厚度薄
- 前面板设有LED状态指示灯（Ready/Fault/Warn）和操作按键（4个薄膜按键+旋转编码器）
- 顶部设有2个M12航空插头（EtherCAT + 电源/通讯）
- 底部设有动力接线端子（U/V/W + PE）和制动电阻端子
- 两侧设有DIN导轨卡扣和散热孔
- 背面设有大面积散热片和风扇出风口
工作原理：
三相交流电经整流桥转换为直流电，储能电容滤波后，IGBT功率模块以SPWM或SVPWM调制方式将直流电逆变为频率和幅值可调的三相交流电，驱动电机。开环矢量控制（SLVC）通过内置电机模型估算转子磁通位置，实现无传感器矢量控制。EtherCAT通讯接口以100Mbps速率与上位控制器实时交换数据。STO功能在接收到安全信号时立即封锁IGBT输出，使电机自由停车。
安装要求：
- 安装于DIN导轨上，使用上下卡扣固定
- 动力线（U/V/W）使用截面积≥4mm²的屏蔽电缆，PE线使用≥4mm²黄绿线
- 制动电阻需安装在变频器附近（<2m），电阻功率≥1.5kW
- EtherCAT网线使用超五类屏蔽网线（Cat5e STP）
- 变频器之间需留有至少30mm间距，保证散热
- 接地电阻<4Ω
使用注意事项：
- 输入电压不可超过480V AC，否则会烧毁IGBT
- 电机参数必须通过自整定功能自动辨识
- 制动电阻功率不足会触发过压故障
- 降额使用：40°C以上每10°C降额5%
- 长期不用时需每3个月通电一次
