描述

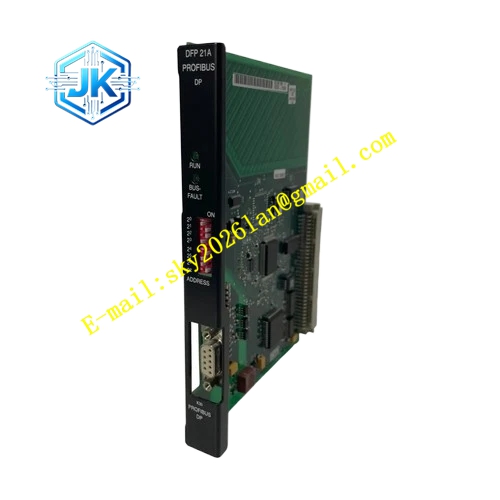

SEW DFP21A
技术规格： 总线协议 PROFIBUS-DP；通讯速率 9.6kbit/s~12Mbit/s 自适应；板卡供电由驱动器内部背板提供；站地址通过拨码开关设置；支持 PPO1~PPO5 过程数据对象；防护等级 IP20；工作环境温度 0℃~+55℃；净重 0.18kg。
功能特点： 支持 PROFIBUS-DP 周期过程数据交换，实时传输运动指令与设备状态；拨码开关直接设定总线站号，无需软件设置；兼容标准 PROFIBUS 主站 PLC；支持故障诊断报文上传；板卡自带通讯状态 LED 指示灯；热插拔禁止，断电状态下安装拆卸；过程数据长度可灵活配置，适配位置、速度、扭矩控制模式。
应用场景： 配套 SEW MOVIDRIVE 驱动器接入 PROFIBUS 总线控制系统、包装生产线总线通讯改造、输送自动化 PROFIBUS 网络搭建、机床自动化总线项目。
性能参数： 总线周期最短 1ms；支持诊断报文实时上传；最大过程输入输出数据长度 40 字节。
材质构成： 多层 PCB 电路板；镀金插针连接器；阻燃塑料拨码开关；贴片通讯芯片；金属固定支架；LED 指示灯组件。
结构特征： 嵌入式插卡结构，直接插入驱动器侧边扩展插槽；板卡外侧引出 PROFIBUS 总线 D-sub9 针接口；板卡搭载拨码开关和通讯状态 LED；金属卡扣用于板卡固定。
工作原理： 板卡从驱动器背板获取供电，接收 PROFIBUS 主站下发的周期过程数据，将指令转发至驱动器主控芯片；同步采集驱动器运行参数、报警信息，封装成 PROFIBUS 报文上传至上位 PLC。总线通讯异常时，板卡指示灯切换故障状态，向上位机发送诊断信息。
安装要求： 驱动器完全断电，等待电容放电结束后再进行板卡安装；板卡对准驱动器插槽水平推入，锁紧固定卡扣；PROFIBUS 总线使用专用屏蔽电缆，总线两端终端电阻正确启用；通讯线缆远离动力电缆敷设。
使用注意事项： 带电状态严禁插拔通讯板；总线布线严格遵守 PROFIBUS 规范；总线终端电阻仅在总线首尾两端开启；安装前检查板卡金手指无氧化；检修操作落实 ESD 防静电防护。
