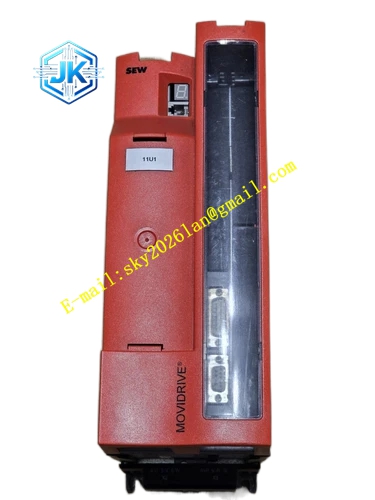

SEW MDX61B0022-5A3-4-00
技术规格： 额定功率 2.2kW；直流母线供电 720VDC；额定输出电流 5.6A；最大输出电流 11.2A；控制方式矢量控制、伺服闭环定位；防护等级 IP20；工作环境温度 0℃~+45℃；冷却方式自然对流散热；净重 3.2kg。
功能特点： 多轴系统配套逆变单元，搭配公共直流母线电源模块使用；内置电流、速度、位置三环闭环伺服控制；兼容增量编码器、绝对值编码器、旋转变压器；内置电子凸轮、电子齿轮、飞剪、主从跟随功能；具备完整硬件故障保护；前面板预留操作面板插槽，支持本地面板操作；侧边插槽支持通讯选件扩展。
应用场景： 包装机械中等负载定位伺服轴、输送线分拣推料工位、印刷辅助进给轴、自动化装配移栽机构、纺织设备同步牵引工位。
性能参数： 输出频率 0Hz~600Hz；速度控制精度 ±0.01%；过载能力 150% 额定电流持续 60 秒，200% 峰值短时保护；支持多轴同步控制。
材质构成： 镀锌钢板底座；IGBT 功率模块；铝制散热基座；多层工业 PCB 主控板；阻燃工程塑料前面板；镀金动力端子、信号端子；阻燃塑料接线保护盖板。
结构特征： 立式 DIN 导轨逆变模块；前面板集成 LED 指示灯与操作面板插槽；上部直流母线输入端子、电机动力输出端子；下部编码器、数字模拟控制端子；侧边通讯选件扩展插槽；底部铝制散热基座依靠柜内对流散热；卡扣式接线保护盖板。
工作原理： 逆变单元接收公共直流母线高压直流电，IGBT 逆变电路将直流电转换为可调三相交流电输出至伺服电机。编码器采集转子位置转速信号回传主控单元，完成三环闭环运算，实时调整输出电压频率。模块持续监测电流、电压、温度，故障触发硬件保护切断功率输出。
安装要求： 竖直 DIN 导轨安装，禁止倒置；模块上下预留 100mm 散热间隙，左右预留 20mm；直流母线线缆缩短敷设长度；动力电缆使用屏蔽线缆；动力线缆与编码器反馈线缆分槽敷设；端子按标准扭矩锁紧。
使用注意事项： 断电等待至少 10 分钟，母线电容完全放电才可开盖检修；上电前确认直流母线电压；输出端禁止并联电容；定期清理散热片表面积灰；通讯板拆装执行 ESD 防静电防护；本地操作面板可直接安装在设备面板插槽使用。
