描述

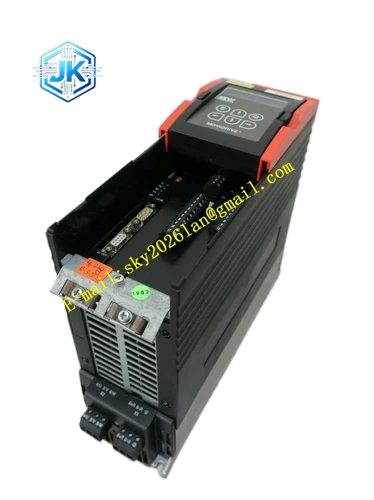

SEW MDF60A-0022-5A3-4-00
技术规格： 额定功率 2.2kW；输入电压 380VAC~500VAC 三相交流；输出额定电流 5.6A；最大输出电流 11.2A；控制方式为矢量控制、伺服闭环定位控制；内置制动晶体管，支持外接制动电阻；防护等级 IP20；工作环境温度 0℃~+45℃；存储温度 – 25℃~+70℃；适配编码器类型为旋转变压器、增量编码器、绝对值编码器；冷却方式为柜体对流自然冷却；净重 3.4kg。
功能特点： 内置电流、速度、位置三环闭环控制，定位精度稳定；集成制动斩波电路，快速释放回馈电能；支持多种编码器信号接入，兼容 SEW CMP、CFM 系列伺服电机；具备过流、过压、欠压、过热、接地故障、编码器断线全维度硬件保护；支持电子齿轮、电子凸轮、飞剪同步、主从跟随运动功能；参数可本地面板设置，也可通过上位软件下载保存；模块化插槽设计，可直接加装通讯卡、编码器扩展卡。
应用场景： 包装机械定位伺服轴、输送线快速分拣工位、机床辅助进给机构、纺织设备同步牵引、自动化移栽定位机构。
性能参数： 频率输出范围 0Hz~600Hz；速度控制精度 ±0.01%；过载能力 150% 额定电流持续 60 秒；200% 额定电流短时峰值保护；支持多轴主从同步。
材质构成： 镀锌钢板金属底座；阻燃工程塑料前面板；多层工业 PCB 功率主板；IGBT 功率模块；铝基板散热体；镀金连接器端子；阻燃塑料接线盖板。
结构特征： 立式柜体安装模块化结构；前面板配备状态 LED 指示灯与操作面板插槽；上部为主回路动力接线端子，下部为控制信号端子；侧边预留选件卡扩展插槽；底部铝制散热基座，依靠控制柜空气对流散热；外壳卡扣式接线保护盖板。
工作原理： 三相交流电接入驱动器主回路，内部整流单元将交流电转换为直流母线电压，IGBT 逆变模块把直流电转换为频率、幅值连续可调的三相交流电输出至伺服电机。驱动器采集电机编码器反馈信号，完成电流环、速度环、位置环闭环运算，实时调整输出电压与频率。负载产生回馈电能时，制动斩波导通，电能消耗在外接制动电阻。故障发生时硬件保护回路动作，切断功率输出并点亮对应故障指示灯。
安装要求： 竖直安装在控制柜 DIN 导轨，不可倒置、水平安装；驱动器上下预留 100mm 散热空间，左右预留 20mm 间隙；动力线缆与控制信号线缆分线槽敷设，间距大于 150mm；动力回路使用屏蔽电缆，屏蔽层单端接地；主回路接线端子按照规定扭矩紧固；控制柜配备强制通风风扇，环境温度超过 40℃执行降额使用。
使用注意事项： 断电后等待至少 10 分钟，待直流母线电容完全放电再开盖检修；上电前确认输入电压匹配铭牌参数；接线完成检查动力线、控制线无短路；调试前完成电机参数辨识；禁止驱动器输出端接入电容或者浪涌吸收器；定期清理散热基座表面积灰；通讯扩展卡插拔操作执行 ESD 防静电防护。
