描述

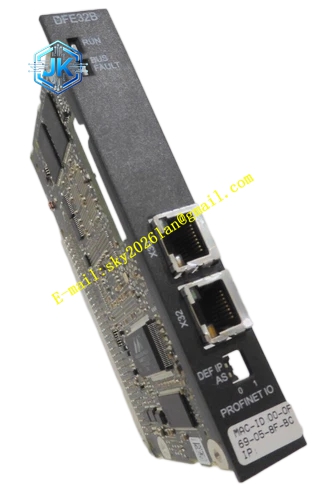

SEW DFE32B
技术规格：
- 品牌： SEW-EURODRIVE
- 产品类型： PROFINET IO RT现场总线接口卡
- 应用协议： PROFINET IO（以太网帧标识8892）
- 以太网服务： HTTP（诊断用Web浏览器）、SMLP（MOVITOOLS MotionStudio通信协议）
- 端口号： 300（SMLP）、80（HTTP）
- 以太网协议： Ethernet II
- OSI层级： 第1/2层
- 波特率： 100Mbit全双工
- 连接技术： 2×RJ45（内置交换机和自动交叉功能）
- 地址方式： 4字节IP地址和/或MAC-ID（00:0F:69:xx:xx:xx）
- 外部供电电压： DC 24V（-15%，+20%）
- 最大电流： DC 200mA
- 最大功率： 3.4W
- 制造商ID（Vendor ID）： 010A hex
- GSD文件名： GSML-V2.1-SEW-DFE-DFS-2Ports-YYYYMMTT.xml
- 产地： 德国
功能特点：
- 双RJ45端口： 内置交换机和自动交叉功能，支持菊花链拓扑
- Web服务器诊断： 通过标准浏览器即可查看变频器诊断数据
- MOVITOOLS兼容： 支持通过MOVITOOLS MotionStudio软件进行参数化和控制
- IP地址灵活配置： 支持DHCP自动分配或手动设置静态IP
- PROFINET IO RT实时通信： 满足工业自动化实时性要求
应用场景：
- PROFINET网络中的变频器远程控制
- 自动化产线多变频器集中管理
- 智能制造系统中的驱动设备集成
- 需要以太网诊断功能的工业现场
性能参数：
- 通信速率： 100Mbit全双工
- 供电功耗： 最大3.4W
- 端口数量： 2个RJ45
- 支持协议： PROFINET IO RT、HTTP、SMLP
材质构成：
- 工业级PCB电路板
- RJ45以太网连接器
- 工业级电子元器件
结构特征：
- 插卡式结构，插入变频器选件插槽
- 双RJ45端口面板引出
- LED状态指示灯（RUN、BUS FAULT）
- DIP开关用于IP地址配置
工作原理： DFE32B将变频器的控制信号和状态信息封装为PROFINET IO RT以太网帧，通过双RJ45端口与上层PLC或工控机进行实时通信。同时内置Web服务器提供HTTP诊断接口，支持SMLP协议与MOVITOOLS软件通信，实现参数读写和远程调试。
安装要求：
- 插入MOVITRAC® B或MOVIDRIVE® MDX60B/61B变频器的选件插槽
- 使用标准以太网线连接端口
- 通过DIP开关设置IP地址模式（DHCP或静态）
- 外部提供DC 24V供电
使用注意事项：
- 通讯中断时检查DFE32B参数是否丢失，将DEF IP开关拨至”1″再拨回”0″后断电重启
- 确认PROFINET网络配置（IP地址、设备名称）正确
- 通过MOVITOOLS软件完成参数配置
- 确保以太网线缆质量符合工业标准
