描述

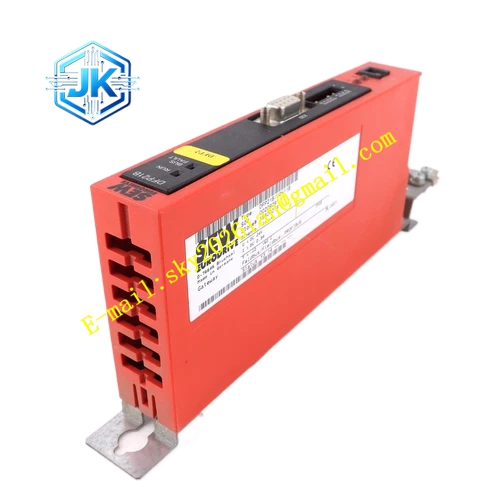

SEW DFP21B-U0H11B
技术规格：
- 品牌： SEW-EURODRIVE
- 产品类型： PROFIBUS DP-V1现场总线接口卡 + 网关外壳
- 协议标准： PROFIBUS DP和DP-V1（IEC 61158）
- 波特率： 9.6kBaud至12MBaud（自动检测）
- 连接技术： 9针SUB-D插头（按IEC 61158引脚分配）
- 外部供电电压： DC 24V（-15%，+20%）
- 最大电流： DC 200mA
- 最大功率： 3.4W
- 站地址： 1至125，通过DIP开关设置
- GSD文件名： SEW_6009.GSD（PROFIBUS DP-V1）
- DP标识号： 6009 = 24585 hex
- 诊断数据： 标准诊断6字节
- 调试工具： MOVITOOLS® MotionStudio
- 产地： 德国
功能特点：
- 自动波特率检测： 自动识别PROFIBUS总线波特率，简化调试
- DIP开关站地址设置： 6位DIP开关灵活配置站地址（1–125）
- DP-V1参数通道： 支持通过PROFIBUS DP-V1进行参数读写操作
- 网关模式： U0H11B网关外壳支持MOVITRAC® B作为PROFIBUS从站运行
- LED状态指示： RUN（绿色）指示总线运行状态，BUS FAULT（红色）指示总线错误
- Autosetup功能： 网关模式下支持自动配置
应用场景：
- PROFIBUS DP网络中的变频器远程控制
- 多变频器集中参数管理
- 工业自动化产线驱动系统集成
- 需要DP-V1参数通道的复杂运动控制系统
性能参数：
- 波特率范围： 9.6kBaud–12MBaud
- 站地址范围： 1–125
- 供电功耗： 最大3.4W
- 诊断数据长度： 6字节
材质构成：
- 工业级PCB电路板
- 9针SUB-D连接器
- 工业级电子元器件
结构特征：
- 插卡式结构（DFP21B卡体）
- U0H11B网关外壳独立安装
- 前面板配备RUN和BUS FAULT LED指示灯
- 6位DIP开关用于站地址和Autosetup设置
- X30端子用于PROFIBUS连接
工作原理： DFP21B将变频器的过程数据和参数通过PROFIBUS DP-V1协议封装后，经9针SUB-D接口与PROFIBUS主站通信。在网关模式下，U0H11B外壳将MOVITRAC® B变频器的内部总线信号转换为PROFIBUS DP协议信号，使变频器作为标准PROFIBUS从站运行。
安装要求：
- DFP21B卡插入变频器选件插槽
- U0H11B网关外壳独立安装于控制柜
- PROFIBUS总线使用9针SUB-D连接器
- 总线终端电阻通过外部PROFIBUS连接器设置（卡内未集成）
- 通过DIP开关设置正确的站地址
- 外部提供DC 24V供电
使用注意事项：
- 注意DFP21B仅兼容MOVIDRIVE® MDX61B（不兼容MDX60B）
- 总线终端电阻必须在PROFIBUS连接器上正确设置
- 站地址不得重复
- 使用MOVITOOLS® MotionStudio进行参数配置
- 关注RUN和BUS FAULT指示灯状态进行故障排查
