描述

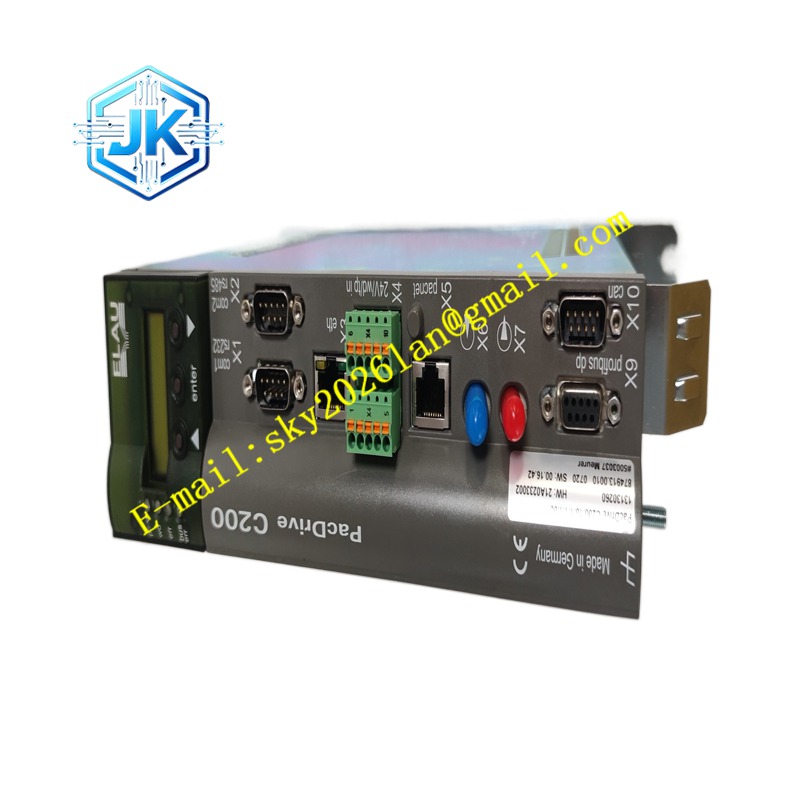

Schneider C2001011100
技术规格
- 品牌：施耐德电气 (Schneider Electric)
- 产品系列：C200 系列高性能运动控制模块
- 产品型号：C2001011100 (C200/10/1/1/1/00)
- 设备类型：高性能运动控制模块 / 伺服控制器
- 最大控制轴数：8 轴（支持独立控制）
- 工作电压：DC 24V（典型值）
- 电流容量：10A
- 最大输入频率：10kHz
- 输出通道：4 路模拟量输出，4 路数字量输出
- 支持通信协议：EtherCAT、CANopen、Profibus DP
- 通信速率：支持 9.6kBit/s 至 12MBit/s 多档速率自适应（Profibus DP 模式）
- 数据电接口：9针 Sub-D 插孔连接器（符合 Profibus DP 协议规范）
- 电源输入：DC 9-36V 宽电压冗余双电源输入
- 功耗：小于 4W
- 电源隔离：DC 1500V 电压隔离
- 防护等级：IP30
- 安装方式：标准工业 35mm 导轨安装
- 外形尺寸：125mm × 74mm × 136mm（部分资料显示为 147mm × 118mm × 54mm，以实物铭牌为准）
- 工作温度范围：-20°C 至 +70°C（可选宽温型 -40°C 至 +85°C）
- 存储温度范围：-40°C 至 +85°C
- 工作湿度：≤ 90%（无凝露）
- 净重：800g
功能特点
- 多轴独立协同控制：支持多达 8 个运动轴的独立控制，能够同时驱动多个伺服电机或执行器，实现复杂运动轨迹的精准协同，适用于机器人、多工位加工等场景。
- 高速实时响应：内置高性能处理器，配合 EtherCAT 等高速现场总线，确保运动指令的实时下发与执行，将控制延迟降至最低，保障设备运行的动态精度。
- 宽电压冗余供电：支持 DC 9-36V 宽范围双电源冗余输入，单路电源故障时自动无缝切换至备用电源，同时具备 DC 1500V 电源隔离与反接保护功能，确保在工业电网波动环境下的持续稳定运行。
- 丰富的通信接口：集成 EtherCAT、CANopen、Profibus DP 等多种主流工业通信协议，可轻松接入工厂自动化网络，与上位机、PLC、传感器等设备实现高速数据交互。
- 工业级电磁兼容设计：电接口具备 4000V 防雷击、1.5A 过流保护及 600W 浪涌保护功能，通过 EMC 工业级测试认证，有效抵御工业现场的电磁干扰与浪涌冲击。
- 直观编程环境：提供符合 IEC 61131-3 标准的编程环境，支持梯形图、结构化文本等多种编程语言，降低开发门槛，缩短项目调试周期。
- 状态监控与告警：配备 6 个双色 LED 状态指示灯，实时显示电源、通信链路、轴状态等信息；具备链路故障与电源故障的继电器告警输出功能（触点容量 DC 48V/1A），便于快速定位异常。
应用场景
- 包装机械：控制包装机生产线上的输送带、封切机、贴标机等设备，实现高速精准的包装流程，提升包装质量与生产效率。
- 印刷行业：为印刷机、裁切机等设备提供高精度运动控制，满足高速印刷生产中对套印精度与裁切位置的严苛要求。
- 自动化生产线：用于制造业自动化产线上的电机速度与位置控制，如装配机械手、物料搬运机器人等，提高生产节拍与产品一致性。
- 物流仓储：在自动化立体仓库与分拣系统中，精准控制堆垛机、输送分拣线的运动，实现货物的高效存取与分拣。
- 新能源发电：在风力发电系统中，调节风机叶片的桨距角与发电机转速，优化能源输出效率。
- 纺织机械：控制纺纱机、织布机的多轴同步运动，确保纱线张力均匀与布面质量。
性能参数
- 控制轴数：最多 8 轴独立控制
- 最大输入频率：10kHz
- 模拟量输出：4 路
- 数字量输出：4 路
- 通信速率：9.6kBit/s – 12MBit/s（Profibus DP）
- 电源电压：DC 9-36V（典型 DC 24V）
- 功耗：< 4W
- 电源隔离电压：DC 1500V
- 防护等级：IP30
- 工作温度：-20°C 至 +70°C（标准型）
- 抗干扰能力：4000V 防雷、1.5A 过流、600W 浪涌保护
材质构成
- 外壳：波浪纹铝制加强机壳，表面经阳极氧化处理，兼具散热与电磁屏蔽功能，达到 IP30 防护等级。
- 连接器：数据接口采用 9 针 Sub-D 镀金插孔，电源与告警输出采用工业级螺丝接线端子，确保连接可靠与抗腐蚀。
- 内部 PCB：FR-4 玻璃纤维环氧基板，多层板设计，关键信号线进行阻抗控制与隔离处理。
- 核心芯片：工业级高性能运动控制处理器、FPGA 逻辑芯片、以太网 PHY 芯片，宽温级元器件选型。
- 电源模块：内置 DC-DC 隔离转换模块，具备过压、过流、反接保护电路。
- 指示灯：前面板 6 个双色 LED，显示电源、通信、轴状态。
- 导轨卡扣：弹簧钢材质，表面镀锌处理，确保牢固卡接 35mm 标准导轨。
结构特征
- 紧凑模块化设计：体积小巧（约 125mm × 74mm × 136mm），节省控制柜安装空间，支持多模块并排扩展。
- 前面板接口布局：LED 状态指示灯、通信接口、电源端子集中布置于前面板，便于接线与状态查看。
- 波浪纹铝壳散热：外壳采用波浪纹设计增大散热面积，无风扇被动散热，无运动部件，可靠性高。
- 35mm 导轨安装：底部集成标准 DIN 导轨卡扣，安装拆卸便捷，与 PLC、伺服驱动器等设备统一部署。
- 接地端子：外壳设有接地螺钉，确保设备可靠接地，提高抗干扰能力。
- 铭牌标识：外壳侧面标注型号、序列号、电气参数与认证标志。
工作原理
C2001011100 的核心工作原理是基于高速处理器对运动轨迹的实时插补计算与闭环控制。上位机或 PLC 通过 EtherCAT、CANopen 或 Profibus DP 总线向模块下发运动指令（如目标位置、速度、加速度）。模块内部的高速处理器接收指令后，结合预设的运动控制算法（如 PID 控制、前馈控制）进行实时插补运算，生成各轴的脉冲或模拟量控制信号，通过输出通道发送给伺服驱动器。
伺服驱动器驱动电机运转，电机编码器将实际位置与速度信号反馈回模块的输入通道。模块内部的闭环控制算法将反馈值与目标值进行比较，实时修正输出信号，消除位置与速度误差，从而实现高精度的运动控制。
通信方面，模块通过工业以太网或现场总线与上层控制系统保持高速数据交换，实时上报各轴状态、故障信息与运行参数。电源冗余模块持续监控双路输入电压，当主电源异常时，毫秒级切换至备用电源，确保控制不中断。
