描述

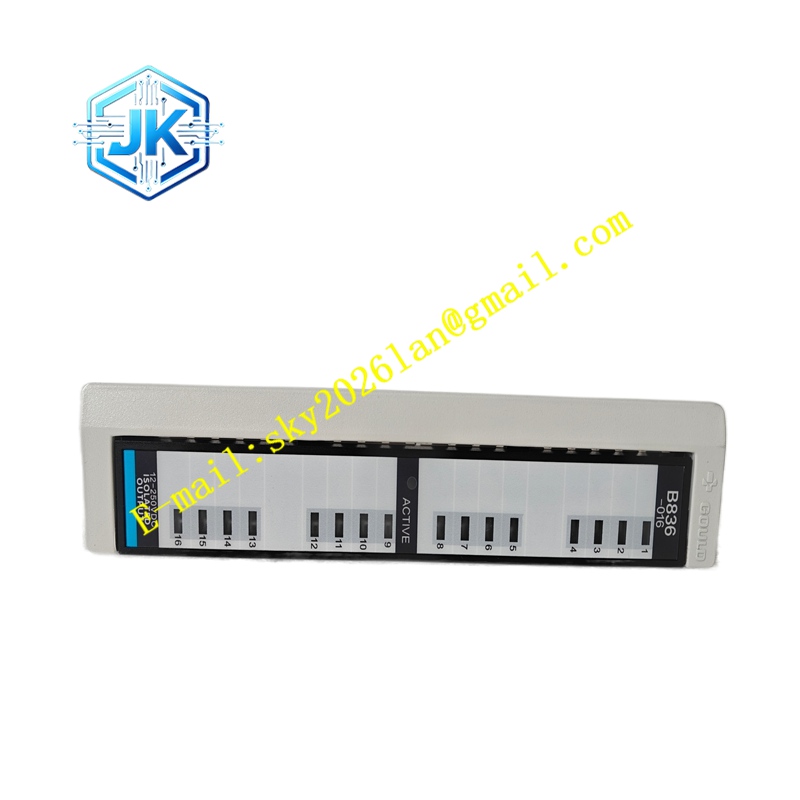

Schneider AS-B836-016
技术规格 16 路数字量输入通道；支持交流或直流现场信号；通道带输入滤波；背板适配 Modicon 专用 I/O 总线；机架背板供电；工作温度 0℃至 60℃；防护等级 IP20；具备通道状态指示灯。
功能特点 采集接近开关、限位开关、按钮、断路器辅助触点的通断信号，经过输入滤波消抖，消除现场接点抖动干扰。每一路通道配备独立 LED 指示灯，直观显示通道通断状态。信号经过隔离电路送入板载逻辑单元，打包上传 PLC 主处理器。单通道故障不会造成整卡失效。
应用场景 老旧生产线 Modicon PLC 改造项目、包装机械控制柜、物料输送流水线、污水处理自控系统、造纸设备电控柜。
性能参数 输入信号防抖滤波时间稳定；通道隔离性能可靠；总线通讯响应及时；长期连续运行故障率低。
材质构成 电路板基材 FR-4 阻燃多层板；输入回路使用光电隔离芯片；背板金手指镀金；模块外壳阻燃工程塑料；接线端子为镀镍铜合金。
结构特征 机架插拔式卡件；面板对应每一路通道设置状态 LED；后侧金手指与机架背板对接；前端螺钉端子排接入现场开关电缆；侧边机械卡扣固定模块。
工作原理 现场开关信号接入输入端子，经过限流、滤波电路，光电耦合器件将强电信号隔离转换为数字电平，板载电路读取通道状态，通过背板 I/O 总线将数据发送至 PLC CPU。
安装要求 机架断电后插入指定槽位，锁紧卡扣；现场开关电缆接入前端端子；在 PLC 编程软件内配置输入信号类型；上电后逐点测试信号采集状态。
使用注意事项 强弱电回路布线分开；输入信号电压不可超出模块额定范围；模块插拔佩戴防静电手环；定期紧固接线端子，防止氧化虚接。
