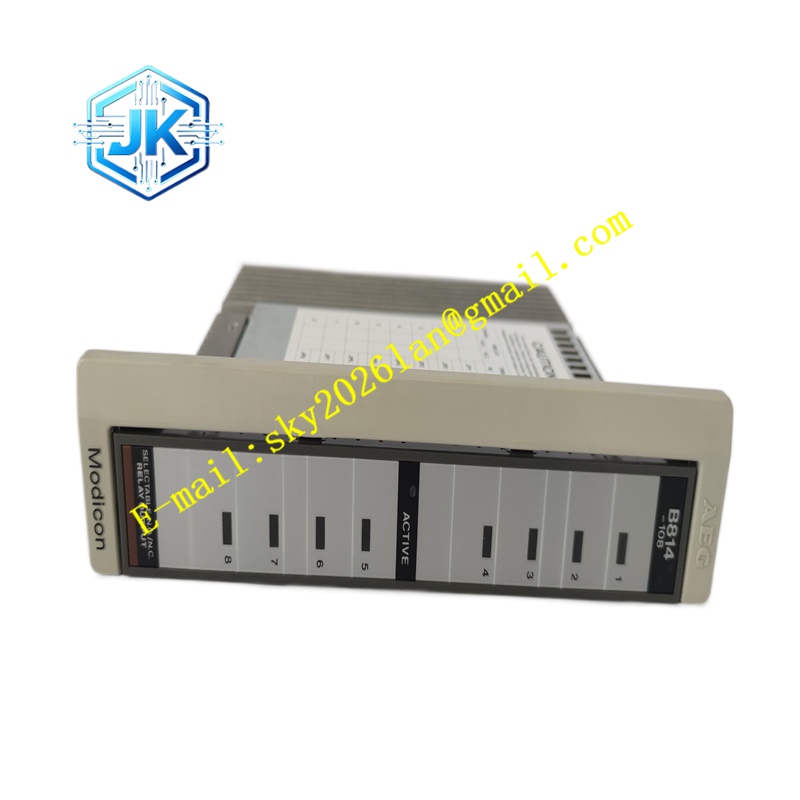

Schneider AS-B814-108
技术规格 8 路数字量输出通道；晶体管输出类型；额定输出 24VDC；每路具备短路保护；背板 Modicon I/O 总线通讯；机架背板供电；工作温度 0℃至 60℃；防护等级 IP20；通道状态 LED 指示。
功能特点 接收 PLC 主控制器下发的数字输出指令，通过晶体管回路输出 24V 驱动信号控制现场执行元件。单通道内置电子短路保护，单路短路自动切断该通道输出，其余通道保持正常工作。面板 LED 同步反馈每一路输出状态，便于现场排查故障。输出状态实时回传至 PLC。
应用场景 食品包装自动化设备、输送线分拣机构、小型液压电磁阀控制、老旧注塑机电控改造、污水处理加药阀控制回路。
性能参数 输出开关响应速度快；短路保护触发迅速；通道隔离稳定；背板总线数据交互可靠。
材质构成 PCB 基板 FR-4 阻燃多层线路板；输出功率器件为 MOS 管；光电隔离芯片用于信号隔离；背板金手指镀金；壳体阻燃工程塑料；接线端子镀镍铜合金。
结构特征 机架插拔卡件；面板配备对应通道的输出状态指示灯；后侧金手指对接机架背板；前端螺钉端子排连接现场负载线缆；侧边机械锁扣固定模块。
工作原理 PLC CPU 通过背板总线发送输出指令至模块，板载逻辑电路解析指令，驱动对应通道 MOS 管导通或关断，输出 24V 直流信号驱动负载。输出回路持续监测负载电流，电流超限触发短路保护，切断该通道输出并标记故障。
安装要求 机架断电后装入槽位，锁紧锁扣；现场负载线缆接入输出端子；PLC 程序内配置输出逻辑；上电逐路测试负载动作与指示灯状态。
使用注意事项 负载电流不能超过单通道额定输出电流；感性负载两端并联续流二极管；禁止带电插拔模块；防静电操作，定期检查端子紧固情况。
