描述

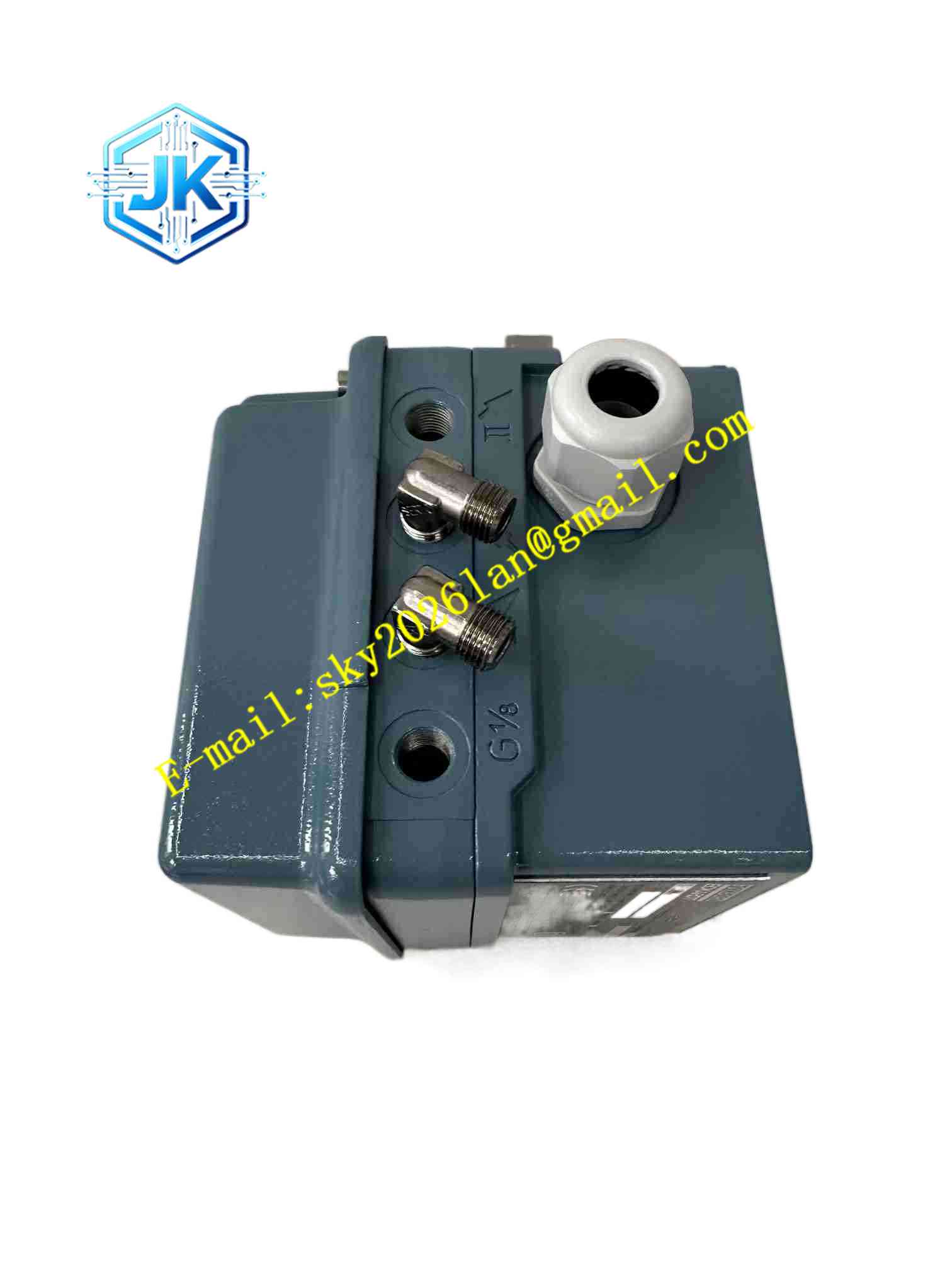

Schneider SRI986-BIDS7EBBNA
技术规格
- 产品类型：电气阀门定位器
- 输入信号：4-20mA
- 反馈：阀门位置
- 通信：HART
- 气源：1.4 至 7 bar
- 精度：±0.5%
- 气口：NPT 1/4
- 电源：两线制回路
- 工作温度：-40 °C 至 +85 °C
- 存储温度：-50 °C 至 +90 °C
- 湿度：5% 至 100%
- 防护：IP66
- 防爆：ATEX / FM
- 安装：阀直装
- 位置反馈：4-20mA
功能特点
- 4-20mA 精确阀门定位
- HART 远程组态诊断
- 自动校准自整定
- 可选阀门特性
- 阀门卡涩磨损诊断
- 气源监测
- 限位报警
- IP66 户外防护
- 防爆危险区
- 就地机械位置指示
应用场景
- 炼油调节阀定位
- 石化流量控制
- 化工反应器压力控制
- 海上平台阀门
- 电厂给水控制
材质构成
- 外壳：铝合金涂层
- 表窗：玻璃
- 喷嘴挡板：不锈钢
- 密封：FKM
- 电缆入口：M20 接头
- 电路板：FR4
结构特征
- 执行器直装
- 可旋转位置指示窗
- 侧面气源和电气入口
- 内部气动放大器和反馈
- 防爆密封壳
- 弹簧反馈连杆
工作原理 4-20mA 输入与反馈连杆实际阀杆行程比较。偏差驱动喷嘴挡板改变输出气压推动执行器。定位器闭环直到行程等于设定。HART 叠加组态诊断数据。
安装要求
- 直装阀支架
- 反馈连杆接阀杆
- 清洁干燥仪表风
- 4-20mA 回路电源
- 防爆接线规则
- 温度 -40 °C 至 +85 °C
- 上电后自动校准
- 接地
使用注意事项
- 仪表风必须过滤干燥
- 反馈连杆不过紧
- 遵循防爆规则
- 定期校准零量程
- 备用干燥存放
- 清洁位置指示窗
- 验证气源压力
