描述

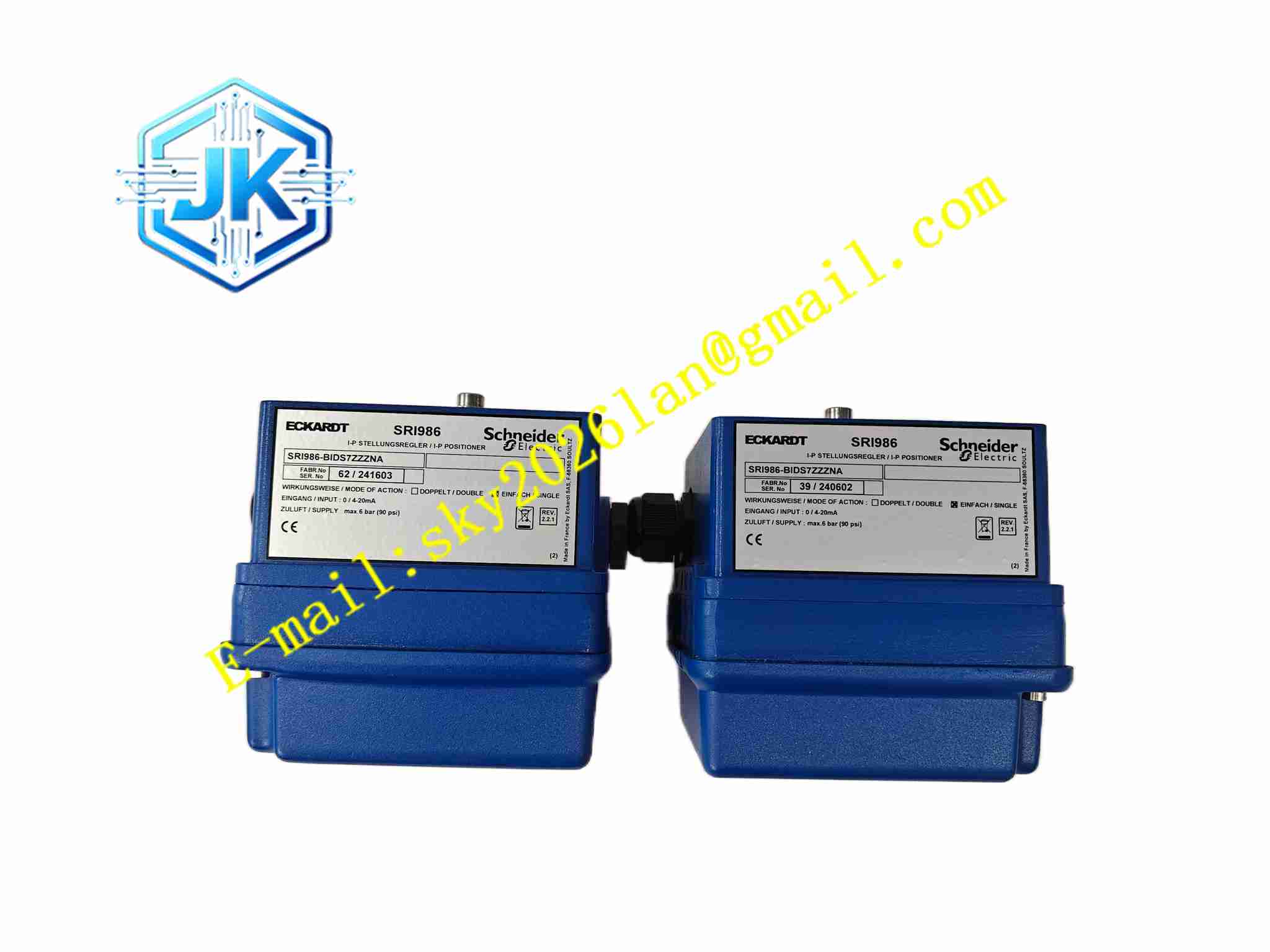

Schneider SRI986-BIDS7ZZZNA
技术规格
品牌：Schneider Electric / Foxboro / Eckardt
型号：SRI986-BIDS7ZZZNA
产品类型：智能电气阀门定位器
输入信号：4 mA 至 20 mA DC
气源压力：1.4 bar 至 6 bar
适用执行机构：单作用或双作用气动执行机构
输出信号：气动控制压力至执行机构
通信方式：部分 SRI986 变体支持 HART 通信
外壳防护等级：IP65
使用环境温度：-40℃ 至 +80℃
防爆标准：符合 ATEX、FM、CSA 本安标准
电磁兼容：符合 CE 标准
安装方式：NAMUR/VDI/VDE 标准安装
振动影响：对各方向震动不敏感
品牌：Schneider Electric / Foxboro / Eckardt
型号：SRI986-BIDS7ZZZNA
产品类型：智能电气阀门定位器
输入信号：4 mA 至 20 mA DC
气源压力：1.4 bar 至 6 bar
适用执行机构：单作用或双作用气动执行机构
输出信号：气动控制压力至执行机构
通信方式：部分 SRI986 变体支持 HART 通信
外壳防护等级：IP65
使用环境温度：-40℃ 至 +80℃
防爆标准：符合 ATEX、FM、CSA 本安标准
电磁兼容：符合 CE 标准
安装方式：NAMUR/VDI/VDE 标准安装
振动影响：对各方向震动不敏感
功能特点
接受 4 mA 至 20 mA 标准控制信号
阀门行程范围和零点可单独调整
执行器放大倍数可调
阻尼数可调
最多可接收三段分程控制信号
支持单作用和双作用执行机构
低耗气量设计
自动校准和快速调试
具备机械位置指示
可选内置阀位变送器
可选内置阀位开关
可选内置气动放大器
可选外置压力表组
支持 HART 通信的变体可进行远程配置和诊断
接受 4 mA 至 20 mA 标准控制信号
阀门行程范围和零点可单独调整
执行器放大倍数可调
阻尼数可调
最多可接收三段分程控制信号
支持单作用和双作用执行机构
低耗气量设计
自动校准和快速调试
具备机械位置指示
可选内置阀位变送器
可选内置阀位开关
可选内置气动放大器
可选外置压力表组
支持 HART 通信的变体可进行远程配置和诊断
应用场景
化工过程控制
石油天然气流程
电力行业蒸汽和给水系统
水处理与污水处理
纸浆造纸流程控制
冶金行业流体控制
制药行业过程阀门
HVAC 系统气动阀控制
海上平台与船舶流程系统
危险区域阀门控制
化工过程控制
石油天然气流程
电力行业蒸汽和给水系统
水处理与污水处理
纸浆造纸流程控制
冶金行业流体控制
制药行业过程阀门
HVAC 系统气动阀控制
海上平台与船舶流程系统
危险区域阀门控制
性能参数
控制精度：智能定位器级精度
响应速度：短定位时间，减少阀门滞后
气源消耗：低耗气量设计
信号范围：4 mA 至 20 mA
气源范围：1.4 bar 至 6 bar
环境温度范围：-40℃ 至 +80℃
防护等级：IP65
防爆等级：ATEX、FM、CSA 本安认证
振动耐受：对各方向震动不敏感
通信能力：部分变体支持 HART
控制精度：智能定位器级精度
响应速度：短定位时间，减少阀门滞后
气源消耗：低耗气量设计
信号范围：4 mA 至 20 mA
气源范围：1.4 bar 至 6 bar
环境温度范围：-40℃ 至 +80℃
防护等级：IP65
防爆等级：ATEX、FM、CSA 本安认证
振动耐受：对各方向震动不敏感
通信能力：部分变体支持 HART
材质构成
工业级金属外壳
气动控制模块
电气转换组件
反馈连杆机构
接线端子
压力表接口
定位器安装支架
密封件和垫片
防护涂层
标识铭牌
工业级金属外壳
气动控制模块
电气转换组件
反馈连杆机构
接线端子
压力表接口
定位器安装支架
密封件和垫片
防护涂层
标识铭牌
结构特征
紧凑坚固的工业外壳
前面板具备调试按钮和 LED 指示
气动输出接口清晰
反馈杆安装位置明确
支持 NAMUR/VDI/VDE 标准安装
外壳防护等级 IP65
适合户外和危险区域安装
端子接线区与气动区分离
机械位置指示装置可选
结构强度满足过程工业要求
紧凑坚固的工业外壳
前面板具备调试按钮和 LED 指示
气动输出接口清晰
反馈杆安装位置明确
支持 NAMUR/VDI/VDE 标准安装
外壳防护等级 IP65
适合户外和危险区域安装
端子接线区与气动区分离
机械位置指示装置可选
结构强度满足过程工业要求
工作原理
SRI986 接收来自 DCS、PLC 或控制器的 4 mA 至 20 mA 信号，将该电信号转换为对应的气压输出，驱动气动执行机构动作。定位器通过反馈连杆实时检测阀门实际开度，并与控制信号进行比较。当实际位置与目标位置存在偏差时，定位器调整输出气压，使执行机构推动阀门到达正确位置。放大倍数和阻尼参数可根据阀门特性调整，以优化响应速度和稳定性。部分变体支持 HART 通信，可通过手持终端或上位系统进行远程配置、行程检查和诊断。
SRI986 接收来自 DCS、PLC 或控制器的 4 mA 至 20 mA 信号，将该电信号转换为对应的气压输出，驱动气动执行机构动作。定位器通过反馈连杆实时检测阀门实际开度，并与控制信号进行比较。当实际位置与目标位置存在偏差时，定位器调整输出气压，使执行机构推动阀门到达正确位置。放大倍数和阻尼参数可根据阀门特性调整，以优化响应速度和稳定性。部分变体支持 HART 通信，可通过手持终端或上位系统进行远程配置、行程检查和诊断。
安装要求
安装前核对执行机构类型和阀门行程
确认气源压力在 1.4 bar 至 6 bar 范围内
气源应清洁干燥，建议配置过滤器
按照 NAMUR/VDI/VDE 标准安装支架
正确安装反馈杆并确认行程范围
确认单作用或双作用切换板位置正确
接线时注意信号极性和本安要求
危险区域安装需符合防爆认证要求
安装后执行零点和行程校准
调试时检查增益和阻尼设置
安装前核对执行机构类型和阀门行程
确认气源压力在 1.4 bar 至 6 bar 范围内
气源应清洁干燥，建议配置过滤器
按照 NAMUR/VDI/VDE 标准安装支架
正确安装反馈杆并确认行程范围
确认单作用或双作用切换板位置正确
接线时注意信号极性和本安要求
危险区域安装需符合防爆认证要求
安装后执行零点和行程校准
调试时检查增益和阻尼设置
使用注意事项
气源压力变化后需重新调整增益
单作用和双作用执行机构需正确设置切换板
反馈杆松动会导致定位偏差
增益过高会引起阀门振荡
阻尼过弱会导致执行机构抖动
危险区域使用需确认防爆认证有效性
定期检查气源过滤器和密封状态
更换弹簧组件时需匹配行程范围
维护时参考 Schneider Electric 官方手册
最终参数以设备铭牌和官方文档为准
气源压力变化后需重新调整增益
单作用和双作用执行机构需正确设置切换板
反馈杆松动会导致定位偏差
增益过高会引起阀门振荡
阻尼过弱会导致执行机构抖动
危险区域使用需确认防爆认证有效性
定期检查气源过滤器和密封状态
更换弹簧组件时需匹配行程范围
维护时参考 Schneider Electric 官方手册
最终参数以设备铭牌和官方文档为准
