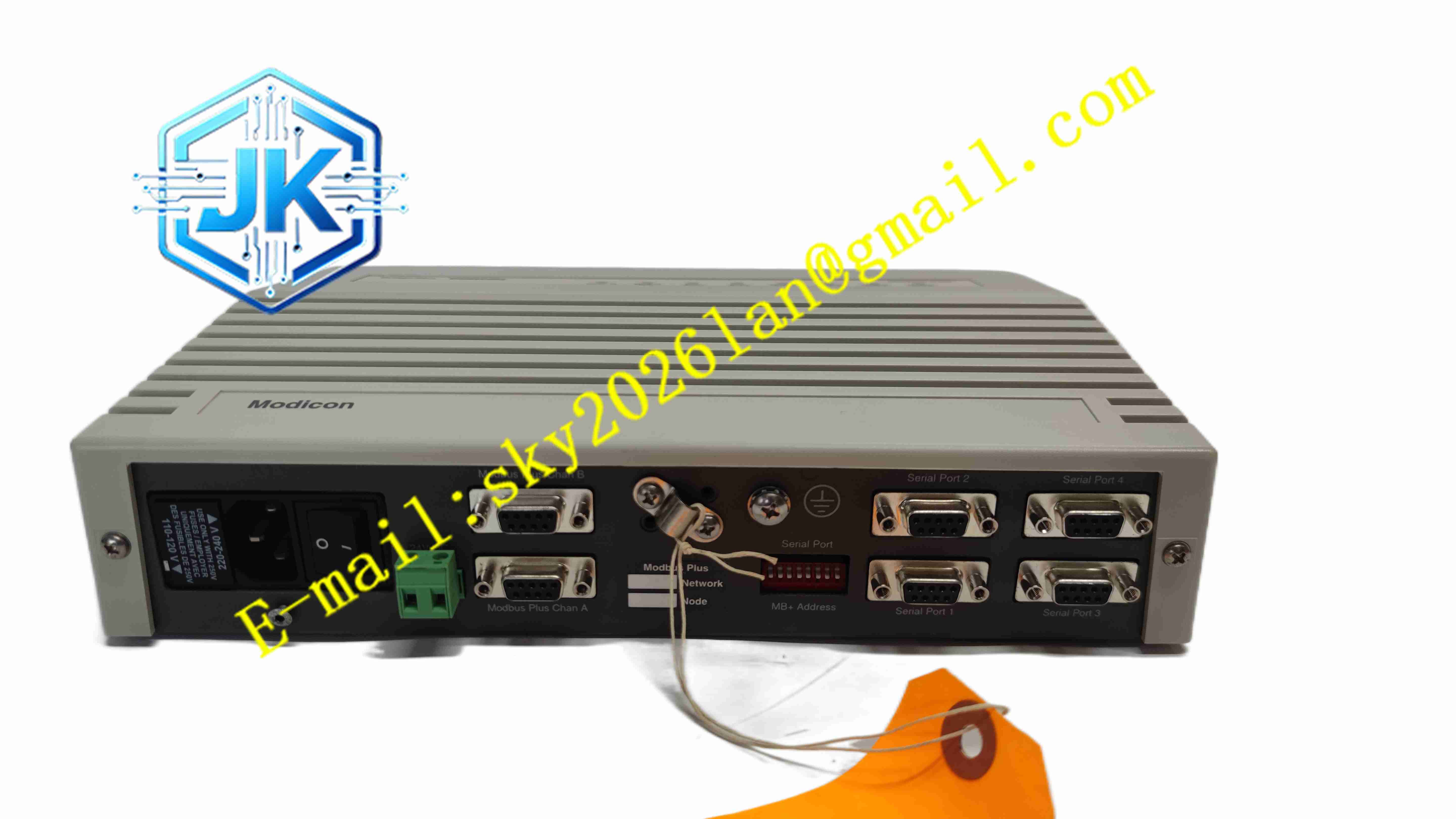

Schneider NW-BM85C002
技术规格 模块型号：NW-BM85C002 适配 PLC 系列：Modicon Quantum 总线类型：Quantum 远程 I/O 总线 通信介质：屏蔽双绞线 背板接口：Quantum 本地背板总线 模块供电：机架背板供电 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：机架单槽位插拔式模块 防护等级：IP20，控制柜内部安装 诊断功能：总线断线、短路、通信超时、硬件自检故障
功能特点 实现 Quantum 主机架背板总线向远程 I/O 机架扩展，增加系统 I/O 容量。 总线信号电气隔离，消除主机架与远程机架地电位差带来的干扰。 总线信号驱动放大，补偿长距离线缆信号衰减。 实时总线通信诊断，识别总线断线、短路、通信超时故障。 前面板 LED 指示灯直观显示电源、运行、总线通信故障状态。 支持热插拔，冗余系统配置下更换模块不会中断整套 PLC 控制。 总线数据帧校验，保障远距离传输数据完整性。 支持多套远程 I/O 机架级联扩展。 硬件浪涌保护电路，吸收远程线缆感应浪涌高压，保护机架背板。 远程 I/O 数据实时交互，CPU 透明访问远程 I/O 模块。
应用场景 大型市政污水厂 Quantum PLC 控制系统，冶金生产线自动化控制柜，油气输送管道监控 PLC 系统，大型化工装置远程 I/O 采集站，水泥生产线自动化控制系统。
性能参数 长距离总线传输时，数据读写速率稳定，通信无丢包。 隔离电路抑制不同机柜地电位差带来的共模干扰。 总线故障检测响应稳定，故障信息实时上传 Quantum CPU。 模块 24 小时连续稳定工作，适配工厂长期不间断生产。 数据校验机制消除远距离传输带来的信号误码。 浪涌保护电路抵御现场感应雷击瞬时电压。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，三防涂覆层。 核心元器件：总线驱动芯片、高速隔离芯片、通信校验逻辑 IC、浪涌抑制器件、电源管理芯片。 前面板：黑色阻燃 ABS 塑料面板，带 LED 指示灯窗口。 背板连接器：镀金铜合金板边插头。 通信端子：阻燃 PA66 塑料屏蔽接线端子，镀金触点。
结构特征 单槽机架插拔卡式结构，适配 Quantum 系列机架插槽。 前面板设置电源、运行、总线故障三色 LED 指示灯，外置远程总线接线端子。 电路板内部划分为背板总线接口区域、信号隔离区域、远程总线驱动区域。 侧边带机械锁定卡扣，模块推入机架插槽锁紧固定，抵御设备振动。 高速差分信号独立布线，降低总线信号传输失真。 板卡电源回路与信号回路物理分区，避免电源噪声干扰通信信号。
工作原理 NW-BM85C002 模块由 Quantum 机架背板获取供电，上电完成硬件自检，接入本地 PLC 背板总线。Quantum CPU 下发 I/O 读写指令，通过背板总线传输至本模块，模块对数字总线信号进行隔离与驱动放大，转换为差分总线信号，通过外部屏蔽双绞线发送至远程 I/O 机架配套接口模块。远程 I/O 采集的开关量、模拟量数据，经线缆传回本模块，信号经过隔离整形后送入背板总线转发给 Quantum CPU。模块持续监测总线通信状态，线缆断线、短路或者通信中断，点亮故障指示灯，故障诊断信息上传至 PLC CPU。浪涌吸收器件吸收远程电缆感应瞬时高压，防止高压传导损坏本地机架背板与 CPU 模块。
安装要求 主机架断电后，将 NW-BM85C002 模块插入指定插槽，扣紧机械锁扣。 使用施耐德指定屏蔽总线电缆，连接模块远程总线端子至远程 I/O 机架配套模块。 在 Unity Pro 工程软件内进行硬件组态，配置远程机架地址、总线参数。 主控制柜和远程控制柜分别做保护接地，两地接地网等电位处理。 远程总线通信电缆远离大功率动力电缆，单独敷设电缆桥架。 机柜内部预留通风空间，保障模块散热。 接线完成上电，执行总线通信测试，验证远程 I/O 模块数据读写。
使用注意事项 总线电缆使用指定屏蔽线缆，屏蔽层单端接地，禁止两端同时接地。 禁止在总线端子接入高压电，高压会烧毁总线驱动芯片。 模块插拔操作佩戴防静电手环，静电损坏高速通信芯片。 系统组态修改前，备份 Unity Pro 工程项目文件。 定期检查总线端子螺钉紧固状态，防止接触不良引发通信闪断。 模块运行不可超出额定温湿度区间。 定期检查通信电缆外皮有无破损，防止线路短路。 出现总线故障报警时，优先检查外部通信线缆，再排查模块硬件。
