描述

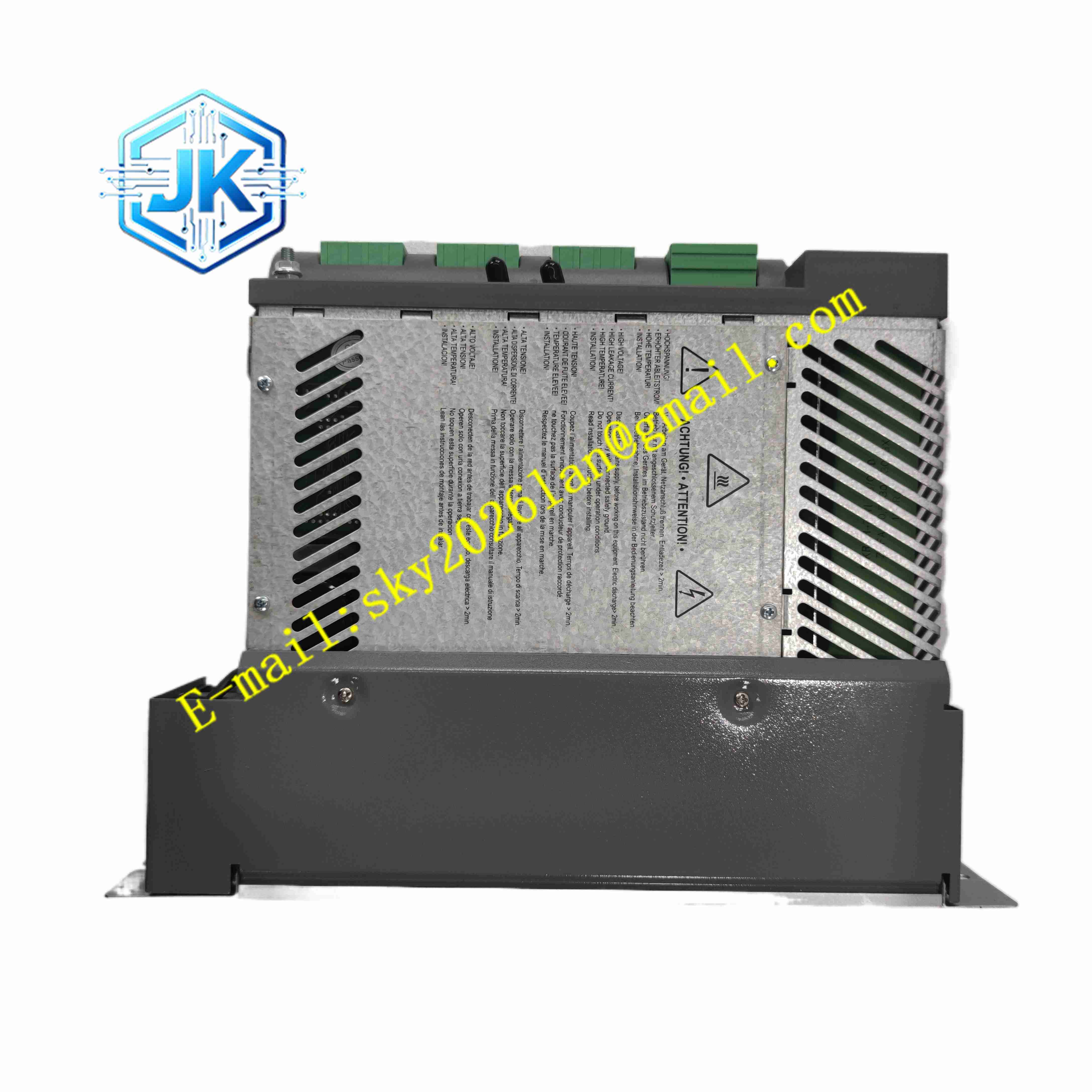

Schneider Electric MC-41105230V00.22.XX
技术规格 SERCOS 光纤实时总线；大功率单轴伺服驱动；双通道 STO 安全转矩关断；位置 / 速度 / 扭矩闭环；适配 ELAU 大功率同步伺服电机；直流母线供电；机架插件式；高分辨率编码器反馈采集。
功能特点 大功率全数字三环闭环控制，支持大惯性卷材负载，高速启停工况扭矩输出稳定；SERCOS 光纤总线，多轴同步精度高，不受现场电机变频器电磁干扰；双通道独立 STO 安全回路，硬件级切断电机转矩，不依赖软件程序；支持高分辨率绝对值编码器，断电保持电机位置；硬件实时监测过流、短路、过压、欠压、散热器超温、编码器断线；过载、浪涌硬件快速保护，保护驱动器与大功率伺服电机；前面板 LED 状态指示灯，直观显示设备就绪、运行、故障状态。
应用场景 大型卷材印刷机主驱动；重型制袋包装设备；厚膜分切生产线；大型吹瓶机主轴驱动；重型纸品加工设备；无纺布生产线牵引驱动。
性能参数 工作环境温度 0℃至 55℃；存储温度 – 20℃至 70℃；相对湿度 5%~90% 无凝露；防护等级 IP20；EMC 电磁兼容符合工业机械 IEC 标准。
材质构成 加厚压铸铝合金壳体，阳极氧化，大面积散热鳍片；厚玻纤多层 PCB；大功率 IGBT 功率模块；加厚黄铜镀镍动力端子；宽温工业控制采样芯片；功率回路与弱电信号电气隔离。
结构特征 机架插件式大功率模块，适配 MC-4 伺服机架；壳体大面积散热鳍片，配合控制柜强制风冷；前面板布置 LED 指示灯、SERCOS 光纤接口、编码器接口；背部大功率直流母线端子、电机动力输出端子、STO 安全回路端子；大功率功率回路与微弱编码器信号物理分区隔离，降低电磁串扰。
工作原理 控制柜直流母线高压直流电接入驱动器功率端子。MAX-4 运动控制器通过 SERCOS 光纤下发关节目标位置指令，驱动器三环控制器接收指令，采集大功率伺服电机绝对值编码器反馈信号，实时运算输出 PWM 波形，驱动 IGBT 模块输出三相交流电，控制伺服电机运转。驱动器持续监测母线电压、输出电流、散热器温度、编码器信号，检测故障时硬件封锁 PWM 输出。STO 安全回路触发时，硬件直接切断电机转矩输出。
安装要求 模块卡装在伺服机架，拆装前切断控制柜总电源，等待直流母线大容量电容充分放电。电机动力电缆、编码器线缆使用原厂大功率屏蔽电缆，屏蔽层控制柜单点接地，动力线缆与编码器信号线分开布线。大功率动力端子必须充分紧固，防止大电流工况发热。上电后，MAX-4 系统识别驱动器，匹配电机参数，执行轴标定。控制柜风道保持通畅，保障散热。
使用注意事项 大功率伺服控制柜内部存在高压直流母线，拆装操作必须断电等待电容放电；禁止带电插拔驱动器、动力线缆、编码器线缆；动力端子松动会造成发热烧毁端子，定期巡检紧固；STO 安全回路接线完成后必须执行安全回路测试；更换驱动器后，校验编码器零点，重新标定伺服轴；定期清理散热器灰尘，避免过热故障。
