描述

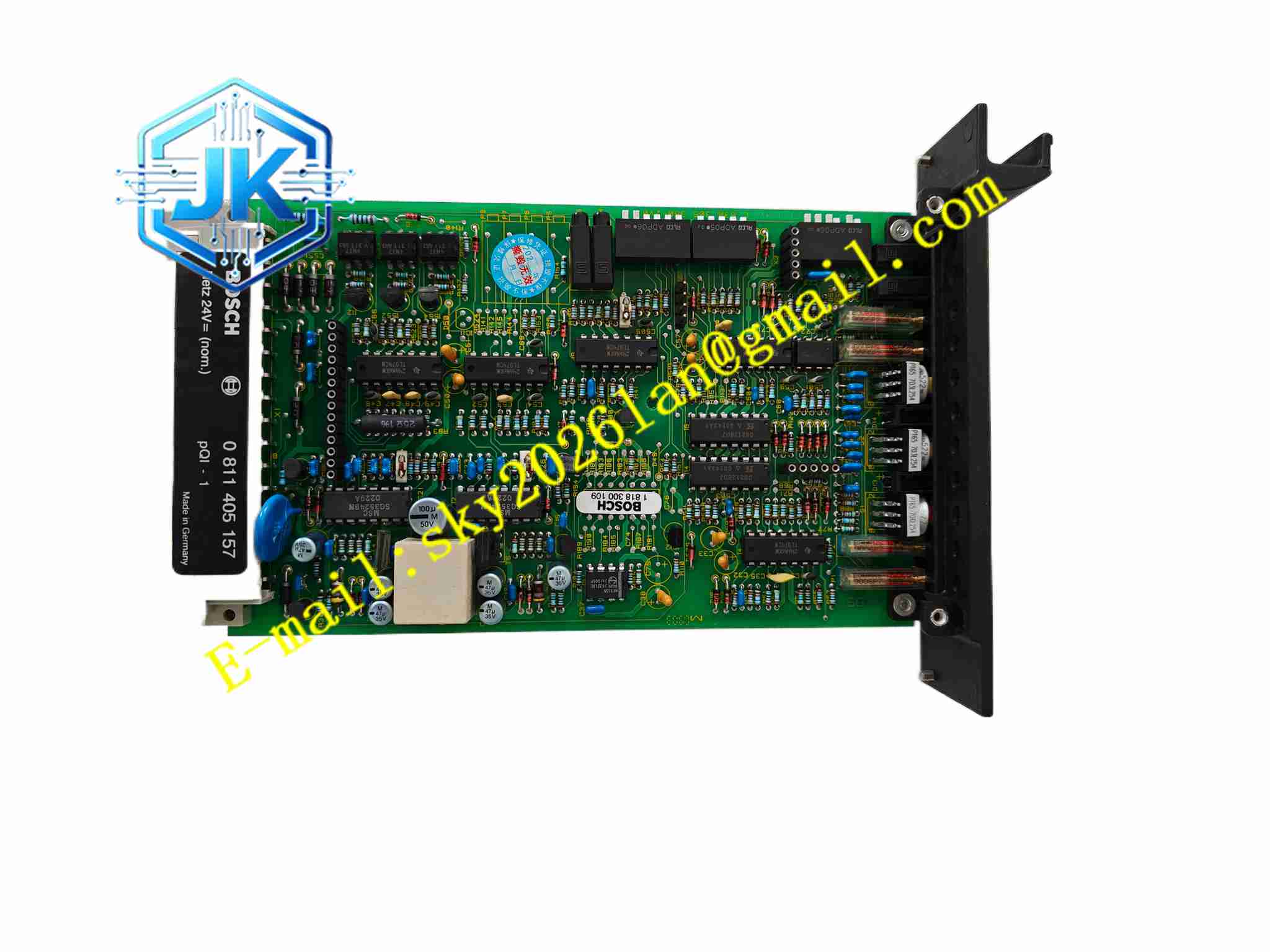

Rexroth VT-VACAP-500-20V0 0811405157
技术规格： 型号：VT-VACAP-500-20V0 物料号：0811405157 产品类型：模拟伺服阀放大板 供电：±15V 直流供电 指令输入：±10V 模拟电压 输出驱动电流：最大 ±20mA 防护等级：IP00，机架插槽安装 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE
功能特点： 模拟电路闭环控制，输出稳定驱动电流给伺服阀力矩马达。 面板电位器，调节零点偏移、信号增益。 内置信号滤波电路，滤除指令信号高频噪声。 输出限流保护，防止伺服阀线圈过流损坏。 硬件电路响应速度快，满足高速精密伺服控制。
应用场景： 材料力学试验机，高频振动液压试验台，航空零部件液压测试台，精密轧机液压伺服控制。
性能参数： 线性度高，输入输出信号线性误差小 带宽满足高频伺服控制需求 低温漂，长时间运行零点漂移小 输出限流保护动作可靠
材质构成： 电路板：FR4 多层 PCB，模拟运算放大芯片 连接器：镀金背板连接器，弹簧接线端子 金属面板，调节电位器，LED 状态指示灯
结构特征： 机架插卡式结构，金属前面板，面板布置调节电位器与状态灯。 背部高密度连接器对接控制柜背板总线。 板卡固定在机架插槽，IP00 裸板，依靠柜体防护。
工作原理： ±15V 电源为板卡供电，上位控制器输出 ±10V 指令电压接入放大板输入端，模拟运算电路对信号调理放大，输出对应电流驱动伺服阀力矩马达，控制伺服阀阀芯动作，调节液压油流量。电位器用于人工校准零点与增益，滤波电路消除输入信号噪声，输出限流电路限制最大驱动电流，保护伺服阀力矩马达。
安装要求： 板卡插入电控机架插槽，锁紧面板螺丝。 伺服阀线缆使用屏蔽双绞线，单独布线。 控制柜可靠接地，减少地环路干扰。 控制柜保持通风散热。
使用注意事项： 接线断电操作，防静电保护。 区分正负 15V 供电，电源接反直接烧毁板卡。 调试校准零点增益，使用高精度电压表监测。 板卡无内部维修零件，故障整体更换。
