描述

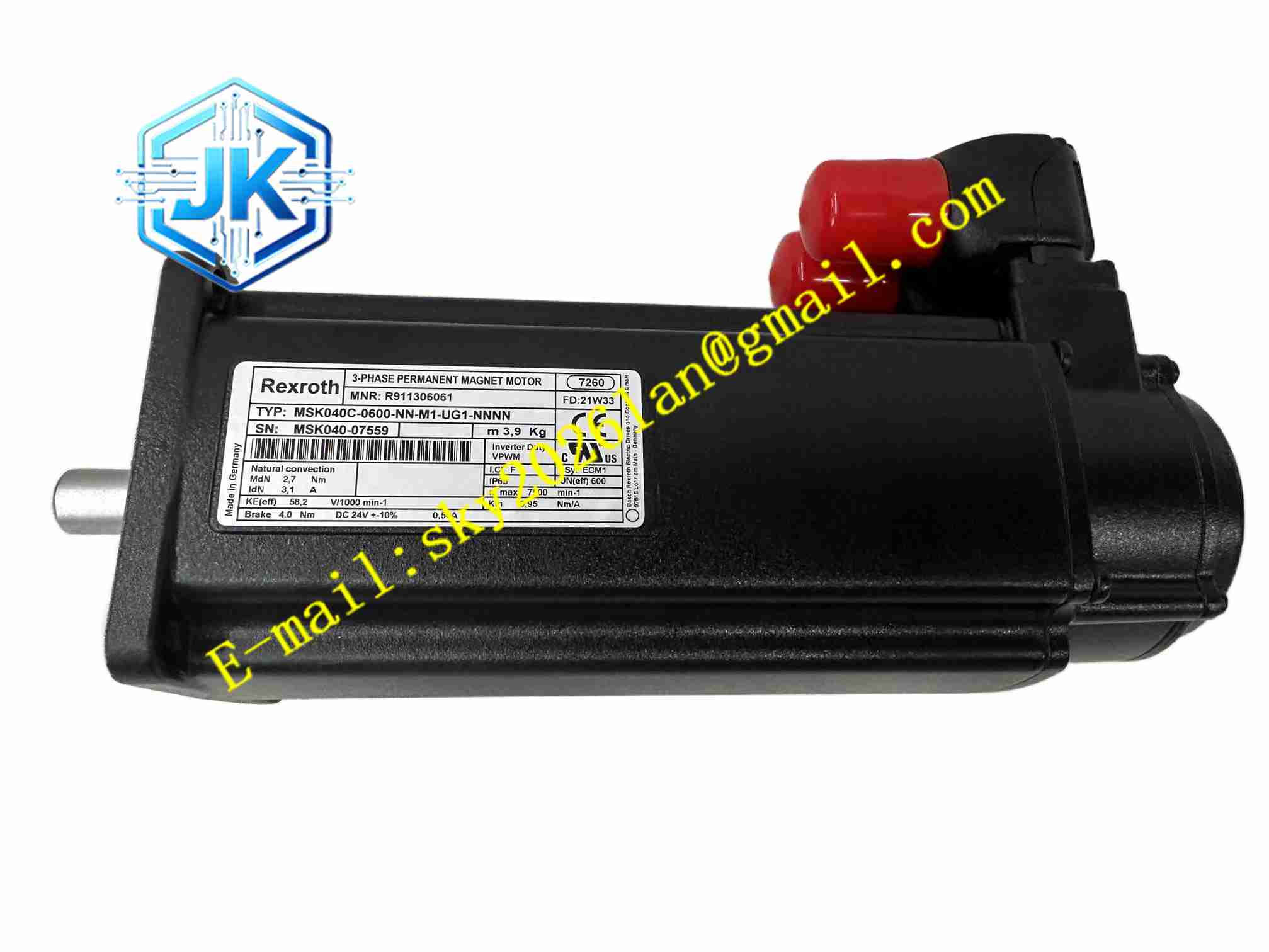

Rexroth MSK040C-0600-NN-M1-UG1-NNNN R911306061
技术规格
- 产品类型：永磁同步伺服电机
- 法兰：4 系列（约 70mm）
- 额定功率：0.6kW
- 额定转速：3000rpm
- 最大转速：6000rpm
- 额定转矩：2Nm
- 最大转矩：6Nm
- 编码器：多圈绝对值
- 防护：IP65
- 工作温度：-20℃～+40℃
- 存储温度：-40℃～+80℃
- 相对湿度：95% 无凝露
- 冷却：自然冷却
- 安装：法兰
- 重量：约 4kg
功能特点
- 永磁同步高动态
- 多圈绝对值编码器
- 低齿槽
- IP65
- 直连 IndraDrive
- 自然冷却
- 法兰标准
- 3 倍过载
- 编码器电池备份
- 零件号 R911306061
应用场景
- 注塑机伺服射台
- 机床进给
- 包装机封切
- 印刷套色
- 纺织机械
材质构成
- 定子：硅钢片绕组
- 转子：钕铁硼
- 壳体：铝合金
- 轴：不锈钢
- 编码器：光学绝对值
- 连接器：M23
结构特征
- 圆柱铝合金壳体法兰
- 后端编码器
- 轴伸键槽
- 底部 M23
- 散热筋
- 标准法兰
工作原理 驱动器输出三相变频电源，定子旋转磁场与永磁转子作用产生转矩。绝对值编码器反馈位置，驱动器矢量控制。
安装要求
- 法兰同心对接
- 联轴器对中
- M23 针脚接线
- 接地
- 温度 – 20℃～+40℃
- 驱动器自学习
- 避免冲击
使用注意事项
- 编码器断电插拔
- 不超最大转速
- 编码器电池更换
- 联轴器对中检查
- 备件干燥存放
- 轴伸避免径向冲击
