描述

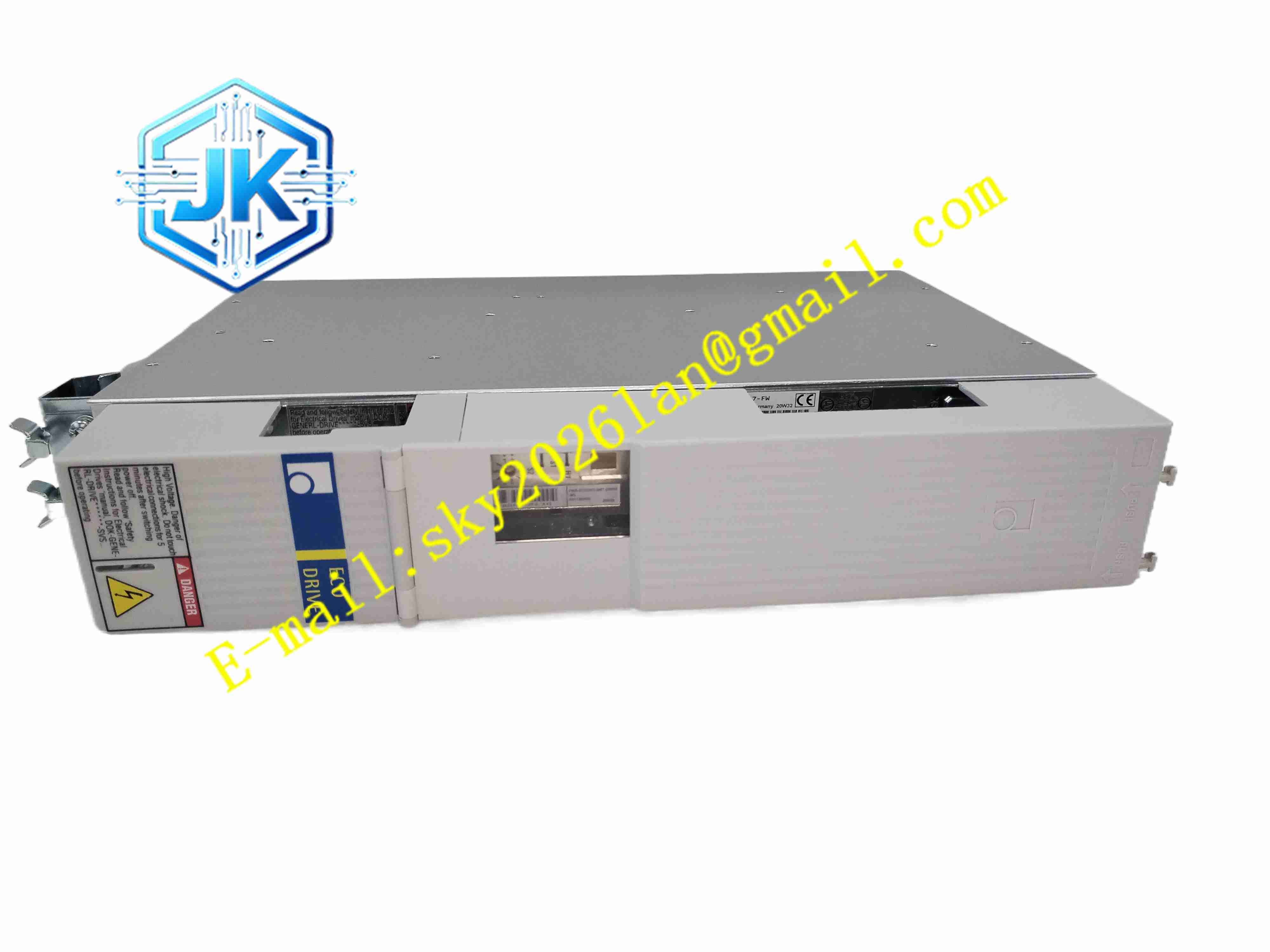

Rexroth DKC11.1-040-7-FW
技术规格
- 主回路输入：三相 AC380V～480V，50/60Hz
- 额定输出电流：40A
- 直流母线额定电压：700V
- 母线电容容量：0.15mF
- 功耗：180W
- 编码器接口：增量式编码器
- 调试接口：RS232
- 工作温度：0℃～45℃
- 存储温度：-20℃～+80℃
- 防护等级：IP20
- 安装方式：控制柜 DIN 导轨安装
- 通讯版本：7 系列固件，支持模拟指令与 I/O 定位
功能特点
- 三环闭环控制，电流环、速度环、位置环独立调节，动态响应快
- 内置 32 组位置配方存储，可脱离上位控制器执行点位运动
- 内置过流、过压、欠压、过热、接地、编码器断线多重保护
- 支持电子齿轮、点到点定位、连续轨迹运动模式
- RS232 调试接口，上位软件可读取波形、故障代码、运行日志
- 面板 LED 指示灯，直观显示电源、运行、故障状态
- 支持外接制动电阻，处理电机回馈能量
- 支持电机参数自动识别，简化现场调试
- 具备使能、急停、限位硬件安全输入端子
- 宽电压输入，适应工业电网波动
应用场景
- 数控车床、加工中心单轴进给驱动
- 高速包装机械、印刷设备伺服轴控制
- 自动化装配机械手、移栽机构
- 激光切割、等离子切割设备运动轴
- 纺织机械、塑料成型设备高精度定位
材质构成
- 外壳：喷涂冷轧钢板金属壳体
- 主控 PCB：FR4 多层玻纤电路板，带三防涂层
- 功率器件：IGBT 功率模块、快速恢复二极管
- 采样元件：高精度电流霍尔传感器
- 接线端子：镀锡铜合金螺丝端子，动力端子大载流设计
- 无源元件：高压薄膜电容、功率电阻、压敏浪涌吸收器件
- 散热部件：内置轴流散热风扇、铝散热基座
结构特征
- 立式紧凑型金属壳体，DIN 导轨卡扣安装
- 前面板配置状态 LED 指示灯与 RS232 调试接口
- 壳体内部分区布局，功率回路与弱电控制回路物理隔离
- 后部设置大功率动力端子、电机编码器端子、I/O 信号端子
- 内置风扇强制风冷，壳体预留进出风通道
- 金属外壳电磁屏蔽，降低变频器、接触器带来的电磁干扰
工作原理 三相交流电经内部整流单元转换为直流母线电压，主控单元接收上位机模拟指令或 I/O 定位指令，采集编码器位置反馈信号，执行三环 PID 运算，输出 PWM 脉冲驱动 IGBT 功率模块，调节输出电流控制伺服电机转矩、转速与位置。制动回路吸收电机减速回馈电能。系统实时监测母线电压、输出电流、模块温度，一旦超出阈值，立即封锁 PWM 输出，触发故障告警并记录故障代码。
安装要求
- 安装在控制柜标准 35mm DIN 导轨，竖直安装，不可倒置
- 动力电缆选用屏蔽伺服专用电缆，编码器线缆使用双屏蔽线
- 动力线缆与信号线缆分开走线，禁止同槽并行敷设
- 柜体可靠保护接地，接地线缆截面满足功率规范
- 驱动器上下预留通风间隙，保证散热气流通畅
- 外接制动电阻按照选型手册匹配阻值与功率
- 环境温度维持 0℃～45℃，柜内避免粉尘堆积
使用注意事项
- 上电前核对动力线 U/V/W 相序，编码器接线，禁止短路输出端
- 大功率回路断电后，等待母线电容充分放电再进行检修
- 使用 DriveTop 软件完成电机辨识、PID 参数整定后再投入负载
- 定期清理风扇滤网粉尘，防止过热跳闸
- 禁止带电插拔编码器、动力端子，避免模块损坏
- 故障停机后导出故障日志，定位故障根源
- 固件升级前备份全部参数，升级完成后重新校验保护阈值
