描述

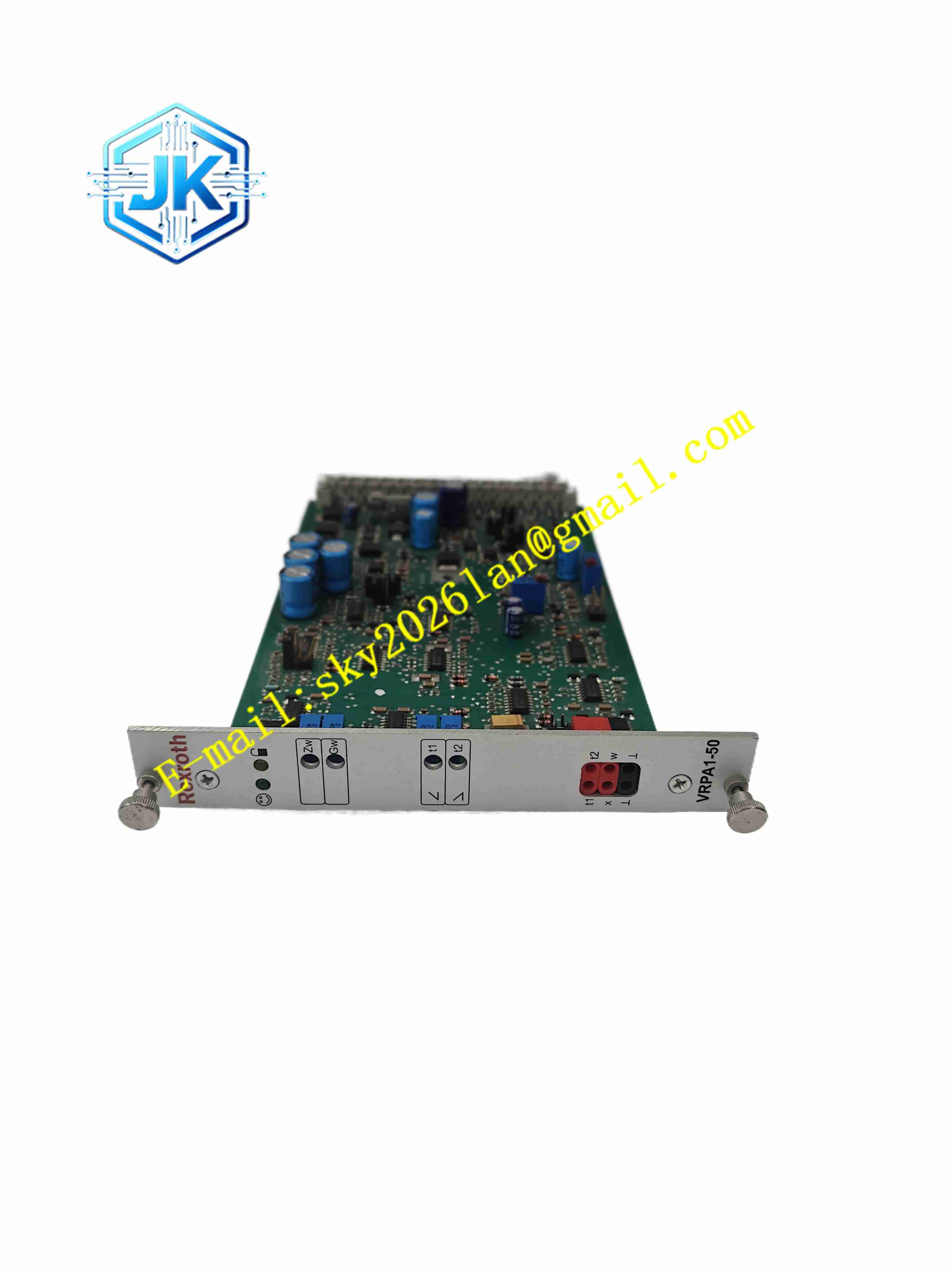

Rexroth VT-VRPA1-50-1X R900952202
技术规格
- 产品类型：比例阀放大器
- 输入：±10V 或 4~20mA 指令
- 输出：比例电磁铁电流
- 最大电流：2A
- 斜坡：0.1~20s 可调
- 颤振频率：可设
- 供电：DC24V
- 保护：过流短路
- 工作温度：0℃～+50℃
- 存储温度：-20℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护：IP20
- 安装：DIN 导轨
- 认证：CE
功能特点
- 比例阀电磁铁驱动
- ±10V/4~20mA 指令
- 电流闭环控制
- 斜坡上升下降可调
- 颤振信号防止阀卡滞
- 零点增益电位器
- 输出短路保护
- 前面板 LED
- 工业级可靠
- 液压比例控制标准
应用场景
- 注塑机比例压力流量
- 机床液压比例阀
- 冶金机械比例控制
- 塑料机械液压
- 工程机械比例阀放大
材质构成
- 外壳：阻燃工程塑料
- PCB 主板：FR4
- 功率器件：功率三极管
- 端子：螺丝端子
- 电位器：多圈电位器
- 无源元件：电阻、电容
结构特征
- 窄型 DIN 导轨壳体
- 顶部输入指令与电源端子
- 底部电磁铁输出端子
- 前面板电位器与 LED
- 内部电流控制与振荡器
- 35mm 导轨卡扣
工作原理 指令电压 / 电流经偏差放大与斜坡函数发生器，比较电磁铁电流反馈，PWM 功率级输出电流驱动比例电磁铁。颤振振荡器叠加高频小信号防止阀芯卡滞。电位器调整零点增益与斜坡时间。
安装要求
- DIN 导轨固定
- DC24V 供电
- 指令信号 ±10V 接入
- 比例电磁铁接输出
- 液压线与信号线分开
- 接地
- 温度 0℃～+50℃
- 上电调零调增益
- 电磁铁极性正确
使用注意事项
- 电磁铁线不可短路
- 指令信号不超 ±10V
- 电位器调整记录
- 备件干燥存放
- 维护前断电
- 接地良好
