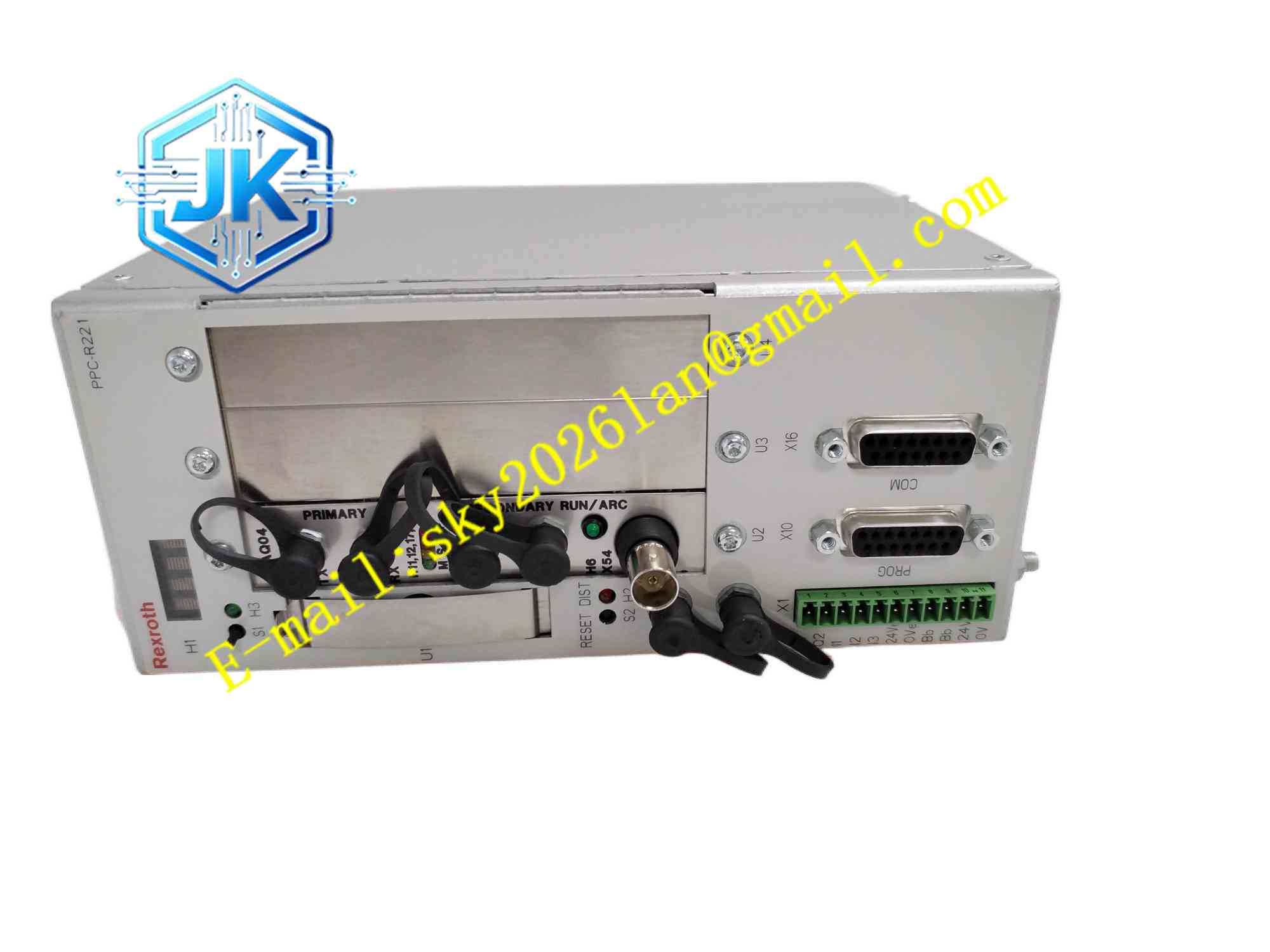

Rexroth PPC-R22.1N-N-Q1-NN-NN-FW
技术规格 处理器：升级工业 x86 处理器 内存：工业 RAM 与固态闪存，预装 Rexroth 固件 操作系统：Windows 搭配力士乐实时扩展内核 总线接口：SERCOS，Ethernet，PROFIBUS，RS232 供电：24VDC 直流供电 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5% ~ 85%，无凝露 防护等级：IP20 安装方式：控制柜 DIN 导轨安装 固件：出厂预装匹配版本运动控制固件
功能特点 出厂预加载固件，硬件与固件版本匹配，现场无需固件烧写，直接导入控制程序。 高性能处理器，支持多轴同步，电子凸轮、飞剪、龙门同步、液压压力闭环等复杂运动功能。 SERCOS 高速伺服总线，和力士乐 IndraDrive 伺服驱动器高速交互指令与反馈数据。 内置 PLC 逻辑控制，运动任务与安全联锁并行运行。 支持 IndraWorks 软件在线编程、参数调试、示波器采集轴运动曲线、故障诊断。 大容量板载存储，保存故障报警、生产过程数据。 硬件看门狗监测实时内核，系统异常输出安全停机信号，切断伺服使能。 多通信协议，支持 HMI、SCADA、远程 I/O 模块对接。
应用场景 液压压机、折弯机、冲压成型设备，大型龙门机床，橡胶机械、造纸生产线，力士乐 PPC-R22 成套自动化设备备件更换。
性能参数 多轴同步运算能力强，复杂凸轮曲线运算流畅，高速工况同步误差极低。 SERCOS 总线通信延迟稳定，伺服指令传输无丢包。 液压压力闭环动态响应快，稳态控制精度高。 板载存储可靠，断电后故障日志长期保存。 长期不间断运行，实时任务抖动保持稳定。 总线故障、驱动器故障识别响应迅速。
材质构成 机箱：铝合金金属壳体，阳极氧化处理。 主板：多层 FR4 工业印制电路板，三防涂层。 存储介质：工业固态闪存芯片。 连接器：镀金金属接插件。 散热配件：铝制散热片，导热硅胶垫。
结构特征 铝合金密闭机箱，底部带 DIN 导轨卡扣，可直接卡装于控制柜导轨。 前面板设置电源、总线、故障 LED 状态指示灯；电源、通信接口布置于机箱侧面。 机箱内部空间分区，主控 CPU 存储区域、总线通信区域、电源转换区域物理分隔。被动散热，机箱外壳作为散热载体，功率器件贴合铝制散热片。壳体设置接地端子，整机接地抑制电磁噪声。
工作原理 24VDC 电源接入控制器电源端子，上电启动，加载 Windows 系统与出厂预装的力士乐实时固件。实时内核独立执行运动控制程序和 PLC 逻辑，非实时操作系统处理人机交互、数据记录、上位通信。控制器通过 SERCOS 总线向 IndraDrive 伺服驱动器下发位置、速度、压力指令，同步读取电机位置、扭矩、驱动器故障信息。实时内核完成轨迹插补、凸轮运算、PID 闭环控制，PLC 采集数字输入信号，执行安全联锁。设备运行数据、报警信息存入闪存，同时通过以太网、PROFIBUS 上传 HMI 与 SCADA 系统。看门狗监测实时内核运行状态，内核异常时输出安全信号切断伺服使能。
安装要求 控制柜断电，将控制器卡扣固定在 DIN 导轨，锁紧卡扣。 接入 24VDC 电源，SERCOS 总线、以太网、PROFIBUS 屏蔽线缆接入对应接口。 外壳连接保护地线，SERCOS 总线使用原厂专用屏蔽电缆。 动力电缆和通信信号线分开敷设，降低电磁干扰。 使用 IndraWorks 软件建立通信，导入设备工程程序，配置伺服参数、安全联锁，空载调试验证运动功能。
使用注意事项 控制器四周预留通风空间，灰尘堆积会降低散热性能，引发高温报警。 禁止带电插拔 SERCOS 总线接头，带电插拔会损坏总线收发芯片。 备件替换需要选用相同固件版本型号，固件版本不匹配会导致系统无法正常工作。 凝露环境禁止上电。 定期清理机箱表面积尘。 修改工程程序前完整备份项目文件。
