描述

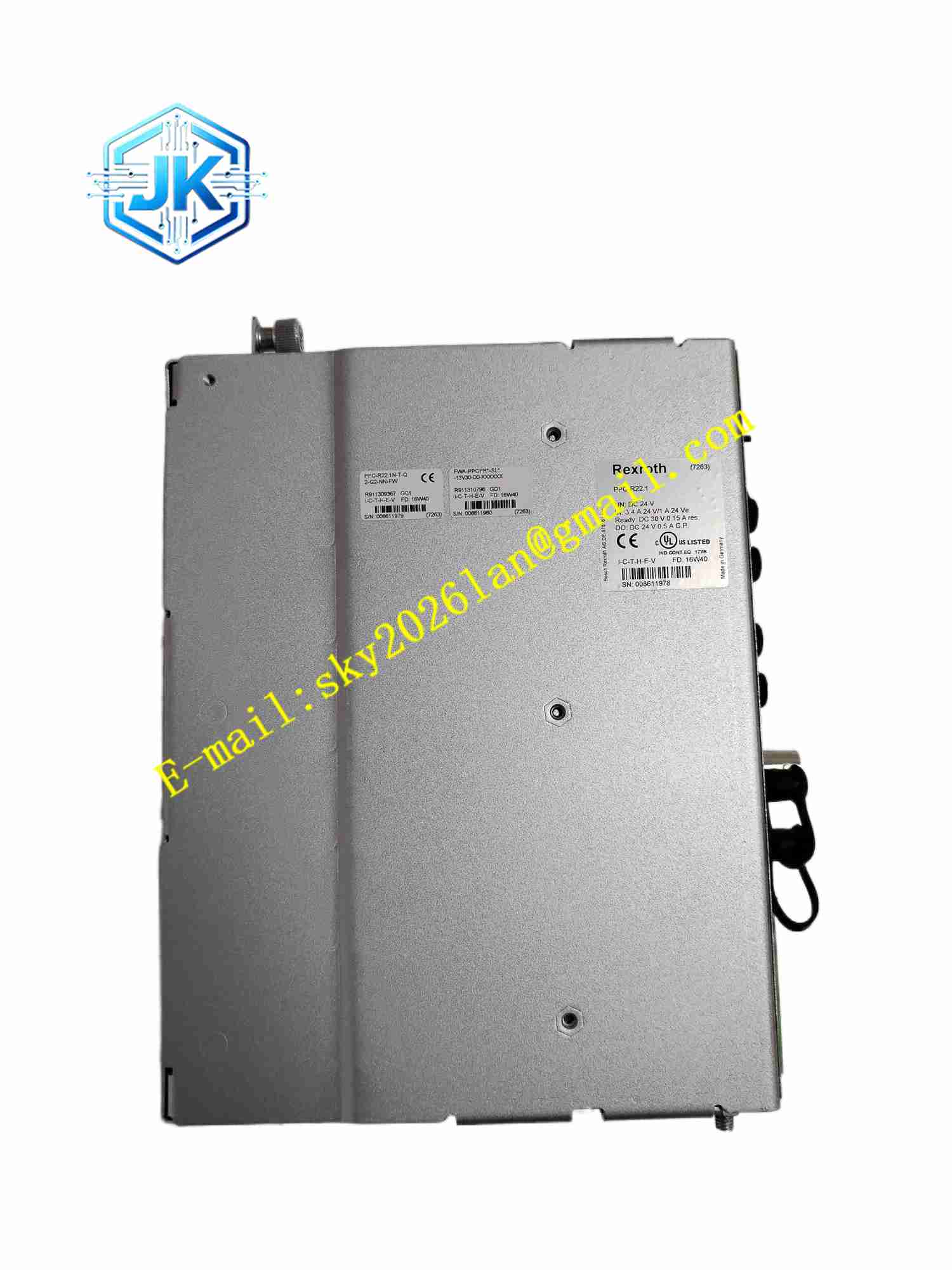

Rexroth PPC-R22.1N-T-Q2-G2-NN-FW
技术规格
- 产品类型：数控运动控制器
- 处理器：32 位多轴 CPU
- 内存：SDRAM 与 Flash
- 通讯：SERCOS、Ethernet、RS232
- 轴数：最多多轴
- 编程：PLCopen
- 供电：DC24V
- 工作温度：0℃～+55℃
- 存储温度：-20℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨
- LED：电源运行故障
功能特点
- 多轴数控运动控制
- 直线圆弧螺旋插补
- PLCopen 编程
- SERCOS 实时总线
- 以太网远程诊断
- 前面板 LED 状态
- 固件版本 FW
- 电子齿轮凸轮同步
- 安全急停监控
- 工业级可靠
应用场景
- 数控机床数控系统
- 包装机多轴同步
- 印刷机套色控制
- 塑料机械多轴
- 纺织机械运动控制
材质构成
- 外壳：铝合金
- PCB 主板：FR4 电路板
- 处理器：32 位 CPU
- 通讯：SERCOS 接口
- 端子：螺丝端子
- 散热：金属外壳
结构特征
- 导轨安装金属壳体
- 前面板 LED 与操作口
- 侧面电源、SERCOS、以太网、串口
- 内部处理器、内存、通讯
- 无风扇
- 模块化结构
工作原理 CPU 执行用户 NC 程序与 PLC 程序，插补运算生成各轴位置指令，经 SERCOS 总线下发伺服驱动器。驱动器编码器反馈位置闭环。以太网连接编程器调试。LED 指示运行状态。
安装要求
- DIN 导轨固定
- SERCOS 光纤环网首尾相接
- DC24V 供电
- 以太网连接编程 PC
- 接地
- 温度 0℃～+55℃
- 上电配置轴参数
- 固件按版本下载
使用注意事项
- SERCOS 光纤不可折弯过度
- 环网必须闭环
- DC24V 极性正确
- 固件版本与电机匹配
- 备件干燥存放
- 定期备份程序
