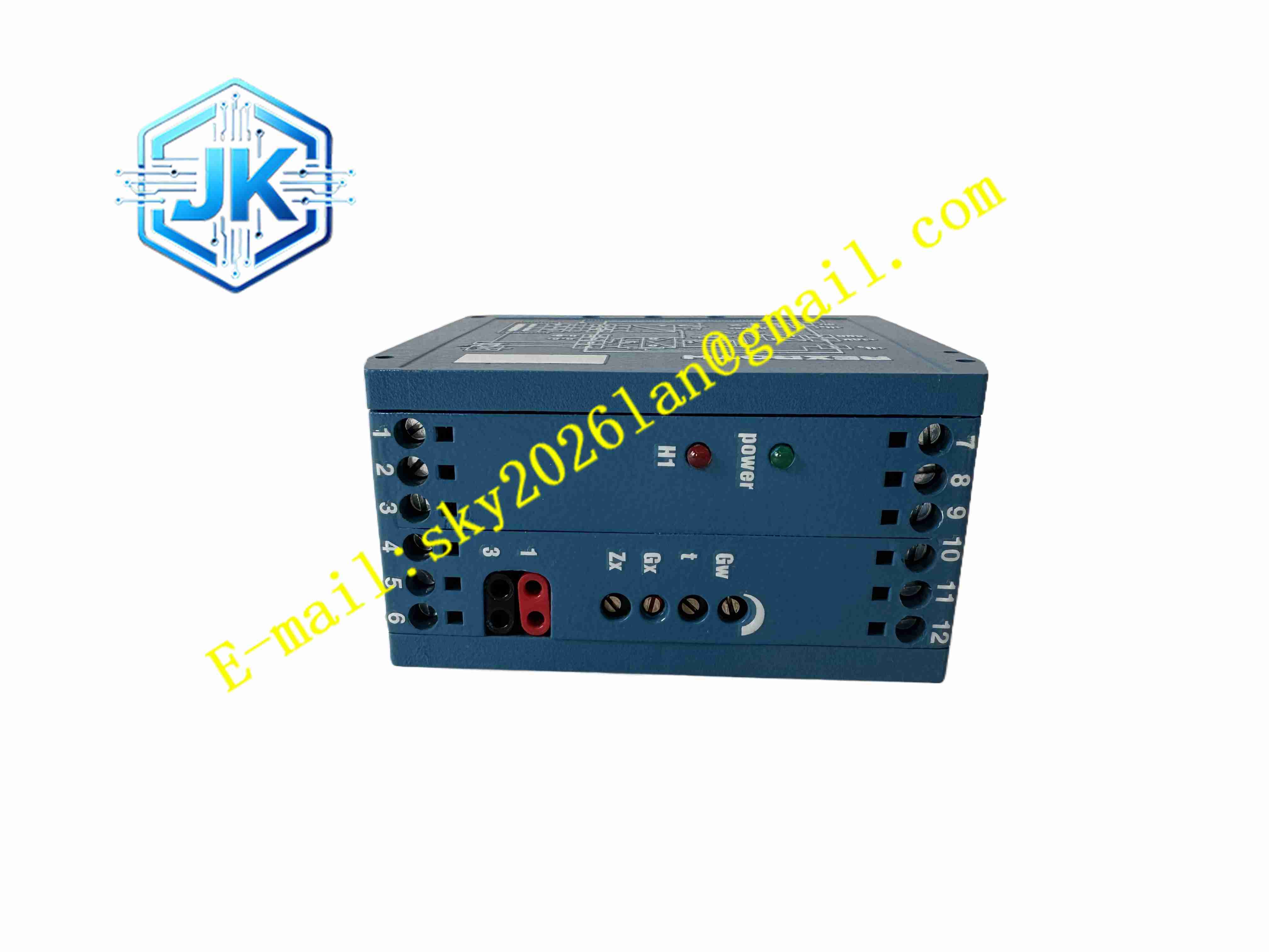

Rexroth VT-11034-11
详细技术规格
- 产品类型：模拟式比例阀放大器
- 供电电源：DC24V
- 输入信号：0 至 ±10V 电压信号或 4 至 20mA 电流信号
- 输出通道：双路独立比例电流输出
- 颤振频率：电位器可调
- 斜坡时间：电位器可调
- 增益：多圈电位器可调
- 零点偏移：多圈电位器可调
- 输出保护：短路保护
- 工作温度：0℃ ~ +55℃
- 存储温度：-20℃ ~ +85℃
- 环境湿度：5%~95%，无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨安装
- 状态指示：电源 LED
功能特点
- 双路独立比例电磁铁电流驱动
- 内置斜坡发生器，限制设定信号变化速率，避免液压冲击
- 颤振信号叠加，减小电磁铁静摩擦，提高阀响应
- 增益与零点偏移电位器现场可调
- 电流闭环反馈，输出电流稳定不受线圈电阻变化影响
- 输出短路保护
- 前面板多圈电位器现场调试
- 完美适配力士乐比例阀
- 工业级元件，长期稳定
- 板卡结构紧凑，导轨安装方便
应用场景
- 注塑机比例流量压力阀控制
- 机床液压轴比例阀驱动
- 冶金压机比例压力调节
- 试验台液压比例控制
- 塑料机械比例方向阀
材质构成
- 外壳：DIN 导轨塑料安装壳
- 电路板：FR4 PCB
- 功率器件：达林顿管或 MOSFET
- 电位器：多圈密封金属电位器
- 端子：螺钉接线端子
- 电流采样：精密采样电阻
结构特征
- 窄长矩形放大器板
- 前面板排列多圈电位器与 LED
- 上下两端螺钉接线端子
- 内部电源、信号调理、功率驱动分区
- 背部 DIN 导轨弹性卡扣
- 全封闭塑料外壳
工作原理 外部设定信号进入放大器输入端，经过缓冲电路后送入斜坡发生器，斜坡限制信号变化速率避免液压缸冲击。颤振电路产生高频小信号叠加在直流电流上。电流闭环电路实时采样输出电流，与设定值比较，调整功率管导通占空比，保证输出电流精确跟随设定。增益与零点电位器调整输出范围和零点偏移。输出短路时保护电路关断功率管。
安装要求
- 卡在 35mm DIN 导轨上
- 设定信号线使用屏蔽电缆
- 电磁铁线圈线使用屏蔽电缆
- DC24V 电源容量满足功耗
- 信号线与动力线分开布线
- 机柜接地
- 环境温度维持 0℃~+55℃
- 上电后调整斜坡、增益、零点电位器
使用注意事项
- 线圈电阻必须与放大器输出匹配
- 运行中禁止短接输出端子
- 斜坡时间根据液压系统调整，避免压力冲击
- 操作板卡防静电
- 备用板干燥存放
- 定期检查电位器触点氧化
- 液压油污染会影响比例阀，需定期过滤
