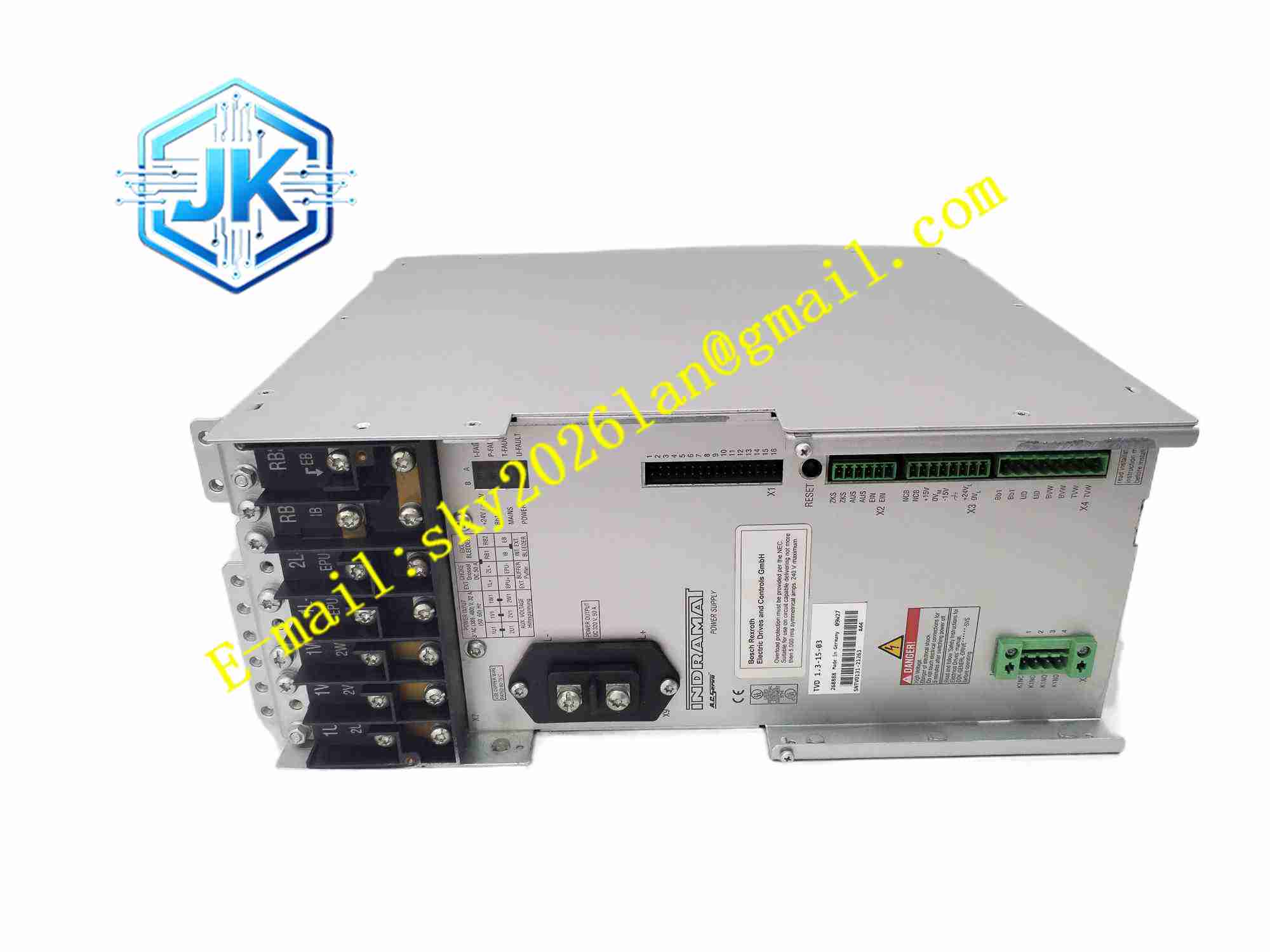

Rexroth TVD1
技术规格
- 品牌： Bosch Rexroth / Indramat
- 系列： TVD1
- 典型型号： TVD1.3-15-03
- 产品类型： 伺服电源模块
- 输入电压： 三相 380 V AC 至 460 V AC，允许偏差约 ±10%
- 连续直流母线功率： 15 kW
- 连续机械功率： 12 kW
- 连续再生功率： 1 kW
- 再生能量处理： 通过制动电阻消耗再生能量
- 扩展能力： 支持辅助模块扩展，如 TBM 1.2-040-W1/24
- 配套模块： NAM 1.2-15 线路连接模块
- 连接方式： 带状电缆连接直流母线
- 外形尺寸： 高约 390 mm，宽约 150 mm，深约 355 mm
功能特点
- 为伺服驱动器提供稳定的直流母线电源。
- 支持宽范围三相交流输入。
- 具备再生能量处理能力，通过制动电阻消耗回馈能量。
- 支持辅助模块扩展，提高系统灵活性。
- 通过带状电缆实现直流母线连接，集成方便。
- 适合多轴伺服系统集中供电。
应用场景
- 多轴数控机床伺服系统。
- 工业机器人多轴驱动供电。
- 自动化生产线伺服驱动系统。
- 包装机械和印刷机械多轴驱动。
- 纺织机械伺服控制系统。
- 需要处理再生能量的伺服应用场景。
性能参数
- 输入电压：三相 380 V AC 至 460 V AC，允许偏差约 ±10%。
- 连续直流母线功率：15 kW。
- 连续机械功率：12 kW。
- 连续再生功率：1 kW。
- 具体效率、纹波、过压保护、过流保护、工作温度范围和认证信息应以 Rexroth 官方数据手册为准。
材质构成
- 工业级 PCB 主板
- 整流滤波电路
- 直流母线输出电路
- 制动电阻接口电路
- 保护电路
- 金属散热结构
- 带状电缆连接器
- 接线端子
- 金属外壳
- 状态指示灯和铭牌
结构特征
- 模块化柜内安装结构。
- 高度约 390 mm，宽度约 150 mm，深度约 355 mm。
- 通过带状电缆连接直流母线。
- 提供制动电阻接口用于再生能量处理。
- 支持辅助模块扩展安装。
- 金属外壳提供散热和电磁屏蔽。
- 具体端子布局和安装孔位以实物和官方资料为准。
工作原理
TVD1 接入三相交流电源后，通过整流和滤波将交流电转换为稳定的直流母线电压，为连接的伺服驱动器供电。当伺服电机处于发电状态时，产生的再生能量通过模块内部的制动电阻消耗，防止直流母线电压过高。模块持续监测母线电压和电流状态，当出现异常时进入保护状态。
安装要求
- 安装在通风良好的工业控制柜内。
- 确认输入电源为三相 380 V AC 至 460 V AC。
- 制动电阻应按规定阻值和功率选型，并加装隔热罩。
- 制动电阻应远离可燃物安装。
- 直流母线带状电缆连接应牢固可靠。
- 接地端子应可靠连接至系统接地。
- 安装后检查接线和端子紧固状态。
使用注意事项
- 仅用于额定输入电压范围内的供电系统。
- 制动电阻选型必须符合模块要求。
- 不得超载运行，避免长时间接近极限负载。
- 更换模块前应断开输入电源。
- 定期检查制动电阻状态和端子紧固情况。
- 具体保护功能、兼容系统和维护周期以 Rexroth 官方资料为准。
