描述

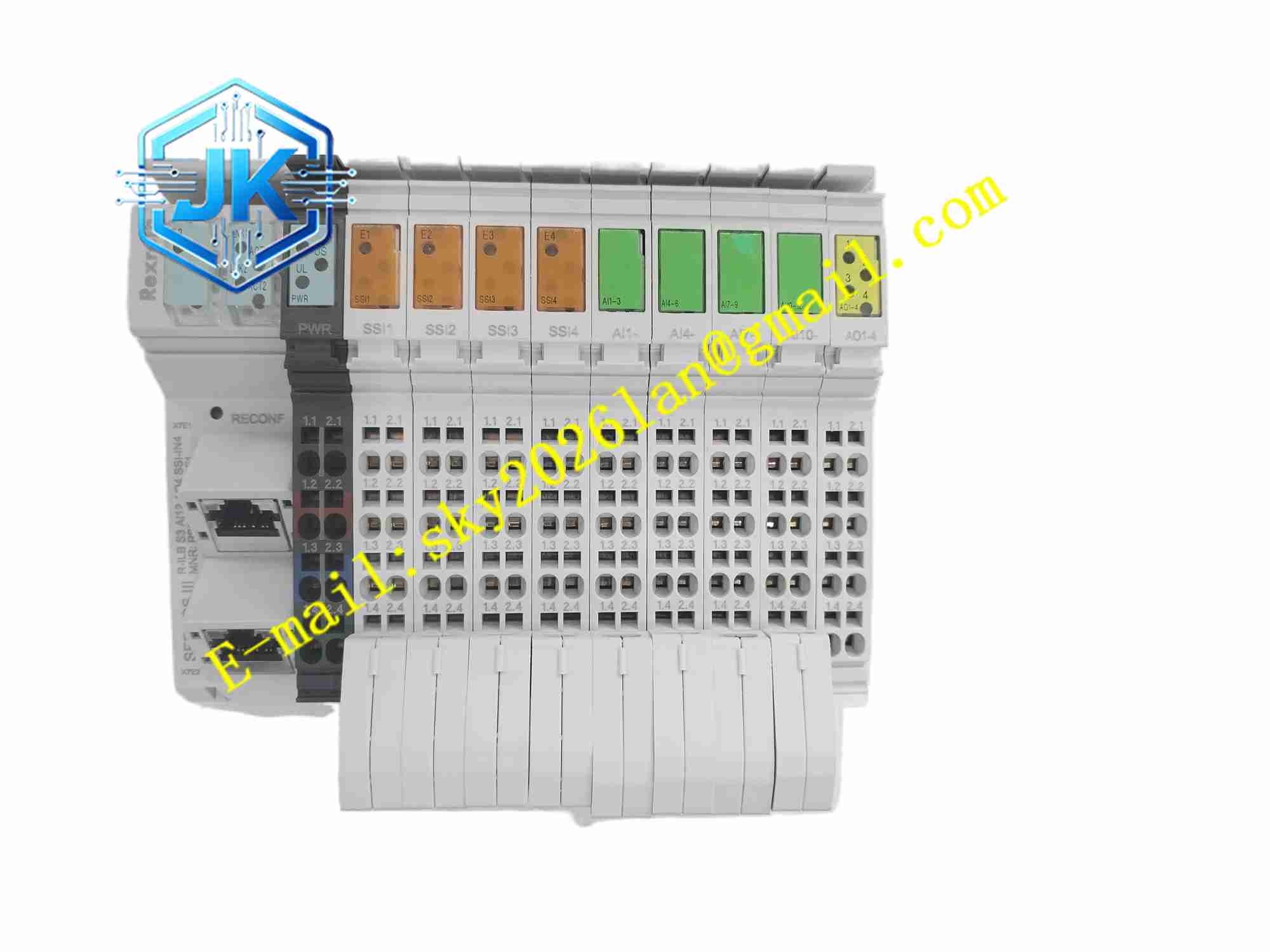

Rexroth R-ILB S3 AI12 AO4 SSI-IN4 R911171949
技术规格 型号：R-ILB S3 AI12 AO4 SSI-IN4 物料号：R911171949 现场总线：SERCOS III 供电电压：DC24V，电压允许范围 19.2V ~ 30V，含纹波 最大模块电流：1.2A 模拟输入通道：12 路 模拟输入信号类型：0~10V、±10V、0~20mA、4~20mA、±20mA，支持二线、三线传感器接线，推荐屏蔽双绞线 模拟输入电压模式输入阻抗：260kΩ 模拟输出通道：4 路 模拟输出信号类型：0~10V、±10V、0~20mA、4~20mA、±20mA SSI 编码器输入通道：4 路，支持格雷码、二进制编码，适配 SSI 绝对值编码器 工作温度：0℃ ~ +55℃ 储存温度：-25℃ ~ +70℃ 相对湿度：5%~95% 无凝露 防护等级：IP20（仅适用于控制柜内部） 安装方式：DIN35mm 标准导轨卡扣安装
功能特点 一体化集成三类信号接口，单模块同时完成模拟量采集、模拟量输出、SSI 编码器位置读取，减少控制柜内部模块数量，节省安装空间。 SERCOS III 高速实时总线通讯，支持运动控制周期内同步数据交换，满足多轴设备毫秒级同步控制需求。 12 路模拟输入通道支持电压、电流信号类型软件切换，适配压力、温度、流量、位移等各类工业变送器。 4 路模拟输出通道输出高精度模拟信号，用于驱动比例阀、变频控制器等模拟量执行元件。 4 路独立 SSI 通道，并行读取 4 台绝对值编码器位置，编码器编码格式支持格雷码与二进制码配置。 通道硬件自诊断功能，持续监测模拟通道断线、超量程、短路故障以及 SSI 编码器线路异常，故障信息通过 SERCOS 总线上传至运动控制器。 模块面板配备 LED 指示灯，包含电源、总线状态、模块故障、通道状态指示灯，快速定位故障点位。 通道之间具备电气隔离，现场传感器侧干扰不会串入总线与主控回路。 支持热插拔检测，总线故障安全逻辑可预先配置，总线中断时模拟输出保持预设状态。 固件支持在线升级，升级过程不中断同 SERCOS 总线网络内其他模块运行。
应用场景 数控加工机床多轴运动控制系统，全自动包装生产线，金属冲压与折弯成型设备，轮胎制造机械，木材加工数控设备，多轴同步输送设备，液压比例伺服控制系统，自动化生产线高精度位置检测。
性能参数 模拟量采集分辨率高，全温区间温漂极低，信号采集稳定。 SERCOS III 总线数据同步周期稳定，模拟信号与编码器位置数据可在同一运动控制周期同步上传。 SSI 位置读取响应速度快，支持高分辨率绝对值编码器，位置数据无丢失。 模拟输出线性度高，输出信号误差控制在极小范围，满足比例阀精密调节。 通道短路保护响应迅速，外部线路短路时立刻限流保护板卡电路。 具备工业级 EMC 电磁抗扰能力，变频器、接触器启停不会造成信号误读误输出。 满足工业自动化长周期连续运行 MTBF 指标，支持设备全天候不间断生产运行。
材质构成 模块外壳：灰色阻燃工程塑料壳体。 PCB 主板：FR4 多层工业印制电路板，板载三防保护涂层，防潮防尘。 核心元器件：SERCOS 总线协议芯片、模拟信号 AD/DA 转换芯片、SSI 信号接收芯片、微处理器、光电隔离器件、电源管理芯片。 接线端子：弹簧式快速接线端子，镀金触点，抵抗设备振动带来的接触不良。 紧固件：金属弹性 DIN 导轨卡扣、防锈金属螺丝。
结构特征 长条模块化插卡壳体，自带 DIN 导轨弹性卡扣，直接卡入标准控制柜导轨。模块正面区域排布多组 LED 状态指示灯，直观显示模块运行状态。模块上下两侧布置高密度弹簧接线端子排，分别接入模拟传感器、模拟执行器、SSI 编码器线缆与供电线缆。电路板进行分区布局，总线通讯区域、模拟采集区域、模拟输出区域、SSI 位置采集区域相互隔离，降低信号串扰。无风扇被动散热，依靠壳体空气自然对流完成散热。模块侧面配备 SERCOS III 总线输入输出接口，支持多模块总线串联组网扩展 I/O 点位。模块带有机械防呆结构，防止反向安装。
工作原理 DC24V 供电接入模块电源端子，板内电源电路生成多路低压直流，供给板载 MCU、AD/DA 芯片、总线芯片与 SSI 接收电路。现场压力、温度、位移变送器输出的模拟信号接入 12 路 AI 通道，信号经过隔离调理后送入 AD 转换芯片，转换为数字量交由 MCU 处理。MCU 将模拟量数据打包，通过 SERCOS III 高速总线上传至运动控制器。运动控制器下发的模拟输出指令，由 MCU 解析，通过 DA 转换芯片生成标准电流或电压信号，从 AO 通道输出至现场比例阀等执行元件。4 路 SSI 通道接收绝对值编码器串行位置信号，经过信号转换与校验，将位置数值送入 MCU，同步上传至运动控制系统，用于轴位置闭环控制。模块内置诊断电路持续巡检全部通道，识别断线、短路、超量程故障，点亮故障指示灯并上传故障代码。当 SERCOS 总线通讯中断，模块触发预设故障安全逻辑，模拟输出通道锁定在预先设定数值，保障机械设备安全停机。
安装要求 控制柜断电，释放残余电压，将模块卡扣固定在 DIN35mm 导轨上，确认卡扣完全锁紧无晃动。 模拟传感器、SSI 编码器线缆必须使用屏蔽双绞线，屏蔽层单点接地，动力电缆与信号电缆分开线槽敷设。 SERCOS III 总线使用专用 SERCOS 屏蔽总线电缆，总线终端按照规范接入终端电阻。 模块四周预留通风间隙，壳体通风槽不可遮挡。 模块安装位置远离大功率变频器、交流接触器，最小间距大于 20 厘米，降低电磁干扰。 上电后，运动控制器扫描识别模块，配置 AI/AO 信号类型、SSI 编码器编码格式、故障安全输出参数，逐通道校验信号采集与输出动作。 单机测试完成后接入整套 SERCOS 运动控制网络，验证总线实时通讯与同步数据交互性能。
使用注意事项 模块拆装、接线操作必须断电，禁止带电插拔模块。 高压交流信号禁止接入模拟 I/O 与 SSI 通道，高压串入会直接烧毁板卡电路。 定期紧固弹簧接线端子，机械设备持续振动会造成端子松动，信号中断。 粉尘多的工况定期清理模块端子表面粉尘堆积，粉尘堆积会造成漏电与信号异常。 禁止使用强有机溶剂擦拭电路板，有机溶剂会破坏三防防护涂层。 安装环境严格规避凝露，凝露会腐蚀电路板，造成短路损坏。 固件升级过程严禁断电，断电会造成固件损坏，模块无法启动。 备件替换必须使用同型号 R-ILB S3 AI12 AO4 SSI-IN4，不同版本固件参数不兼容。
