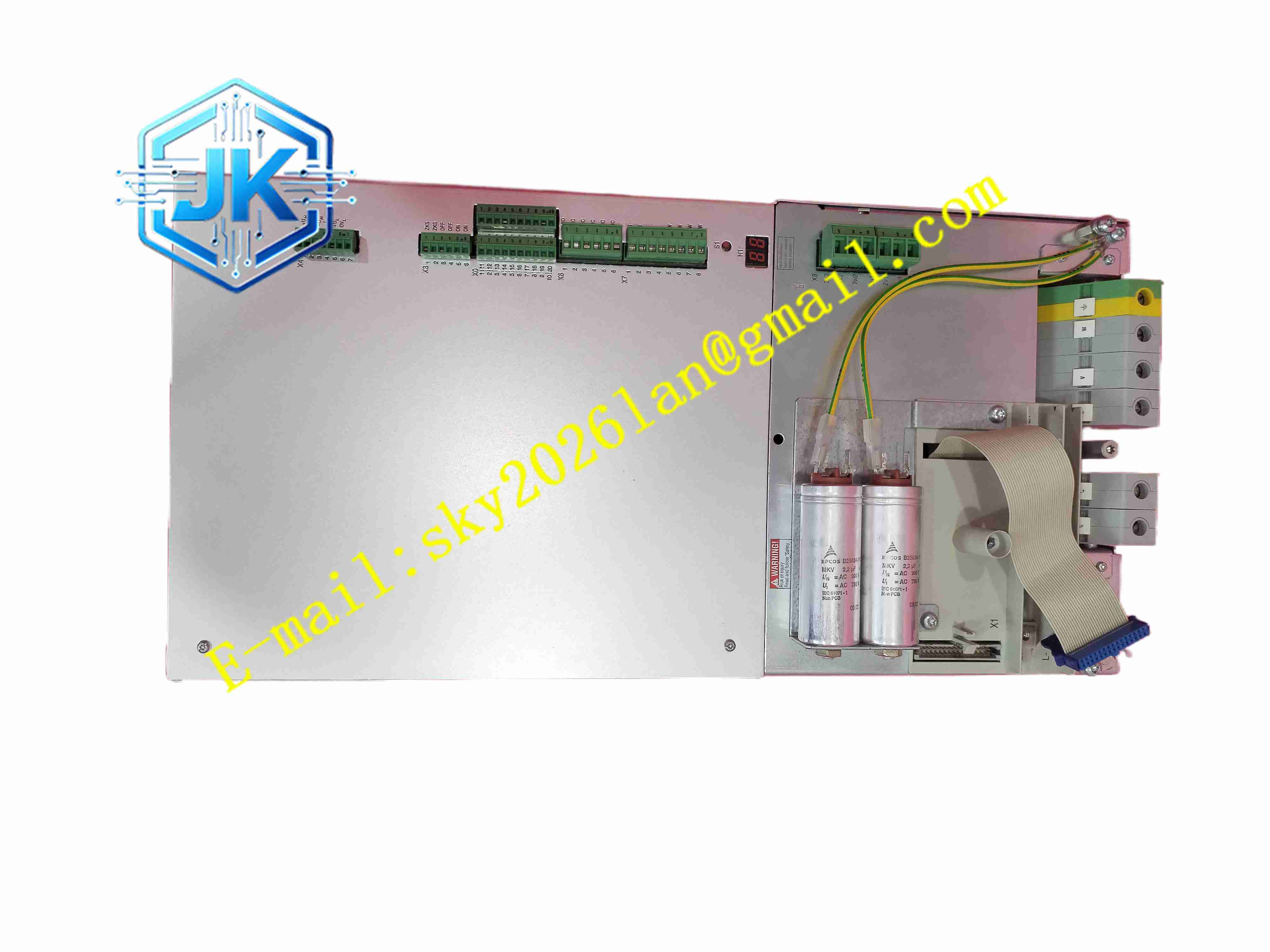

Rexroth HVE04.2-W075N
技术规格
- 输入电源：三相 AC380~480V，50/60Hz
- 额定功率：75kW，连续直流母线输出 90kW
- 直流母线输出：400~480V DC
- 最大再生吸收功率：峰值 270kW，连续泄放 2.5kW
- 最大输入熔断器：160A
- 冷却方式：内置风机强制风冷
- 工作温度：4℃ ~ +45℃
- 相对湿度：5%~90%，无冷凝
- 防护等级：IP10
- 机架安装，适配 DIAX04 驱动机架
- 重量：20kg
功能特点
- 三相整流，输出稳定直流母线，为机架内多轴伺服驱动器统一供电。
- 再生能量母线共享，电机减速产生的回馈能量直接供给其他轴使用，提升能效。
- 内置制动泄放回路，母线电压过高时泄放多余再生能量。
- 完整保护功能：过压、欠压、过流、过热、接地故障保护。
- 前面板 HI 诊断显示屏，实时显示母线电压、电流、故障代码。
- 硬件故障闭锁，严重故障切断主回路输出。
- 风机强制风冷，高负载持续运行。
- 总线通讯，向上位控制系统上传电源模块运行状态、故障信息。
- 上电自检，校验主回路、风机、温度传感器。
- 模块化机架结构，与 DIAX04 伺服轴模块快速组合。
应用场景
- 大型多轴数控机床伺服驱动系统
- 金属成型设备、大型压机多轴运动控制
- 包装、印刷大型生产线大功率伺服系统
- 测试台多轴同步伺服驱动
材质构成
- 外壳：金属机架壳体，钢板喷涂防腐涂层
- PCB 功率板：FR4 大功率电路板
- 功率器件：IGBT、整流二极管
- 电解电容：大功率直流母线电容
- 冷却器件：轴流冷却风机
- 接线端子：大电流铜端子
结构特征
- 机架式大功率模块，正面为诊断面板，上部主回路接线端子，下部通讯与 I/O 端子。
- 内部风道设计，风机从底部进风，带走功率器件热量。
- 强弱电分区，主功率回路与控制信号回路物理隔离。
工作原理 三相交流电网接入模块，整流电路转换为直流母线电压，输出至机架公共直流母线，为各伺服轴模块供电。电机减速产生的再生能量回馈至直流母线，优先被其他轴消耗；母线电压超过阈值，内置泄放回路投入，消耗多余能量。模块持续监测电压、电流、温度，异常触发保护，切断主回路。
安装要求
- 安装在 DIAX04 标准驱动机架，固定锁紧。
- 三相主电源进线匹配额定熔断器，动力电缆选用合适截面积铜电缆。
- 柜体设置排风通道，保证冷却风道通畅。
- 柜体可靠保护接地，保护地线截面积满足大功率设备规范。
- 接线完成，绝缘测试，空载上电校验母线电压。
使用注意事项
- 模块内部存在高压电容，断电后等待电容放电，再开盖检修。
- 定期检查冷却风机，清理滤网粉尘，防止过热。
- 动力电缆端子定期紧固，避免发热。
- 备件操作佩戴防静电手环。
- 禁止超出额定电压、功率长期运行。
