描述

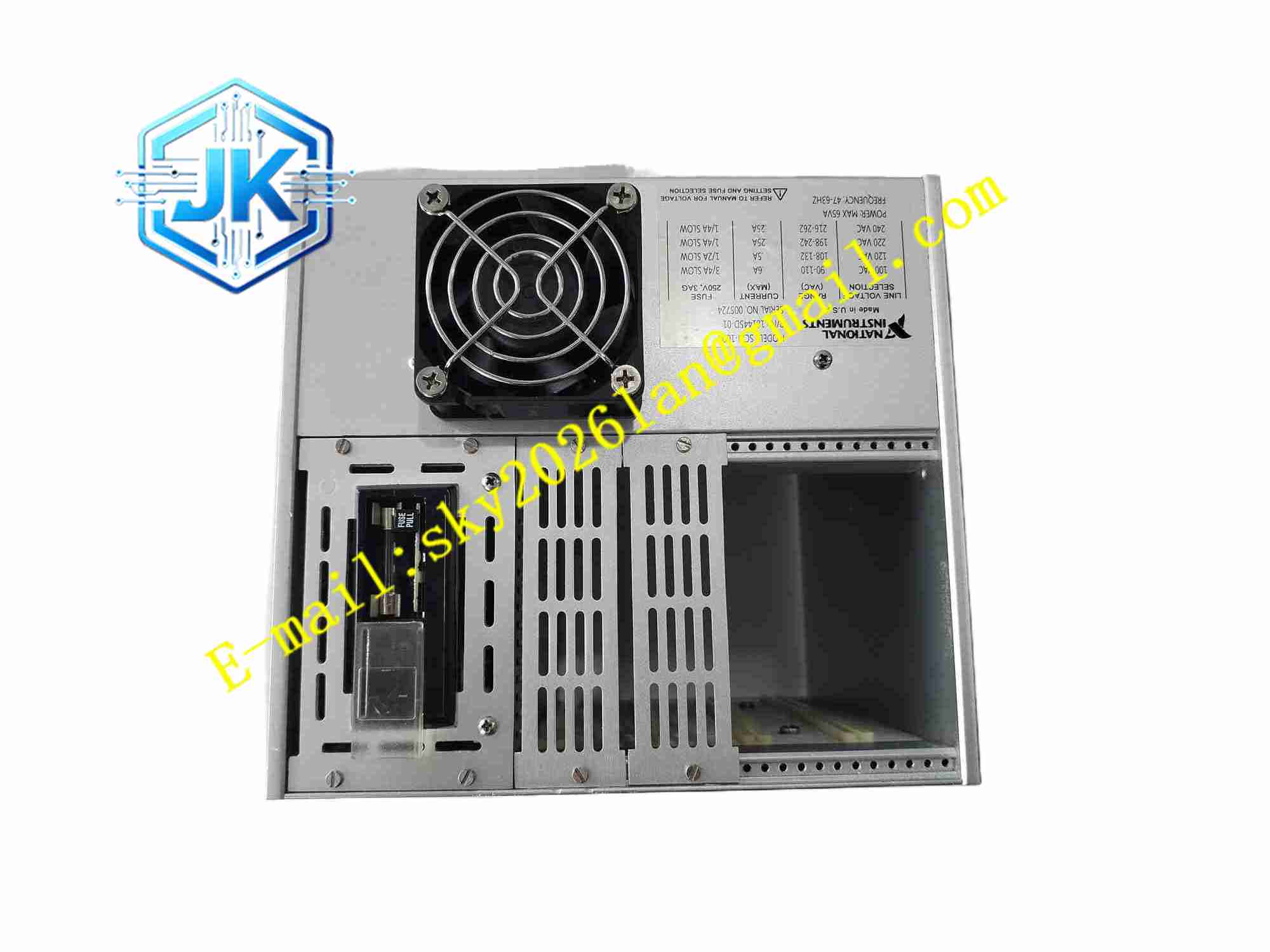

NI SCXI-1000
技术规格
- 品牌： National Instruments
- 型号： SCXI-1000
- 产品类型： SCXI 信号调理机箱
- 插槽数量： 4 个 SCXI 模块插槽
- 供电方式： 交流供电，支持 100 V 至 240 V AC，50/60 Hz
- 最大交流电流： 约 0.6 A
- 内部电源输出： 提供 +5 V、正负约 18.5 V 至 25 V 等模块供电电源
- 每槽功耗能力： 约 7 W
- 工作温度： -20 °C 至 70 °C，高于 55 °C 时需降额使用
- 机箱尺寸： 约 8.5 英寸高 × 17.3 英寸宽 × 19 英寸深
- 安装方式： 19 英寸机架安装
- 外部接口： 通过 SCSI-128 等接口与 NI 数据采集设备连接
- 多机箱扩展： 最多可通过菊花链方式连接 8 个 SCXI-1000 机箱
- 软件支持： 配合 NI-DAQmx 使用，NI-DAQmx 19.0 及更早版本支持 SCXI 设备
功能特点
- 为 SCXI 模块提供低噪声供电环境。
- 提供 4 个标准 SCXI 模块插槽。
- 处理模块间定时、触发和信号路由。
- 支持多机箱菊花链扩展。
- 可与 NI 数据采集卡或模块配合使用。
- 支持热插拔式模块更换，便于维护。
- 具备较高环境适应能力，适合工业测试现场。
应用场景
- 实验室精密测量系统。
- 自动化测试设备。
- 工业过程信号监测。
- 传感器信号调理与采集。
- 电机、发动机、振动台等测试系统。
- 环境监测与结构健康监测。
- 生产线数据采集系统。
- 科研与教学实验平台。
性能参数
- 4 槽 SCXI 模块承载能力。
- 100 V 至 240 V AC 交流供电。
- 内部提供多组模块工作电源。
- 每槽约 7 W 供电能力。
- 支持最多 8 个机箱菊花链连接。
- 工作温度范围 -20 °C 至 70 °C。
- 具备低噪声信号调理环境。
- 具体隔离电压、背板带宽、触发资源数量、EMC 等级和详细尺寸应以 NI 官方用户手册为准。
材质构成
- 金属机箱主体结构。
- 内部背板与信号路由电路。
- 交流电源模块及滤波电路。
- 模块供电电源电路。
- 触发与定时控制电路。
- 前面板电源开关与状态指示灯。
- 19 英寸机架安装支架。
- 模块固定导轨与连接器。
结构特征
- 19 英寸标准机架结构。
- 4 个前置 SCXI 模块插槽。
- 前面板设置电源开关和电源指示灯。
- 背部提供与数据采集设备的连接接口。
- 内部背板提供模块供电和信号连接。
- 机箱内预留散热通道。
- 模块安装结构支持快速更换。
工作原理
SCXI-1000 为插入的 SCXI 模块提供稳定电源，并通过背板完成模块与数据采集设备之间的信号传递。数据采集设备通过接口电缆向机箱发送采集指令，SCXI 模块完成信号放大、滤波、隔离或多路复用后，将调理后的信号送回数据采集设备进行数字化处理。机箱同时提供定时和触发资源，用于多模块同步采集和多机箱扩展。
安装要求
- 安装在稳固的 19 英寸机柜或机架上。
- 保持机箱前后通风良好。
- 确认交流供电电压为 100 V 至 240 V AC。
- 插入 SCXI 模块前应断电操作。
- 使用指定接口电缆连接数据采集设备。
- 多机箱连接时应按手册设置机箱地址。
- 安装后检查电源指示灯和模块识别状态。
- 软件端应使用 NI-DAQmx 19.0 或更早版本进行配置。
使用注意事项
- 不得超出机箱总供电能力配置模块。
- 模块插入或拔出前应关闭电源。
- 接口电缆应连接牢固，避免松动导致通讯异常。
- 多机箱系统应确认每个机箱地址唯一。
- 出现电源指示灯异常时应检查背板保险丝。
- 高温环境下应降低模块负载或改善散热。
- 维护时应参考 NI SCXI-1000 用户手册。
- 该型号目前已列为停产或不再提供状态，选型时应确认供货与备件情况。
