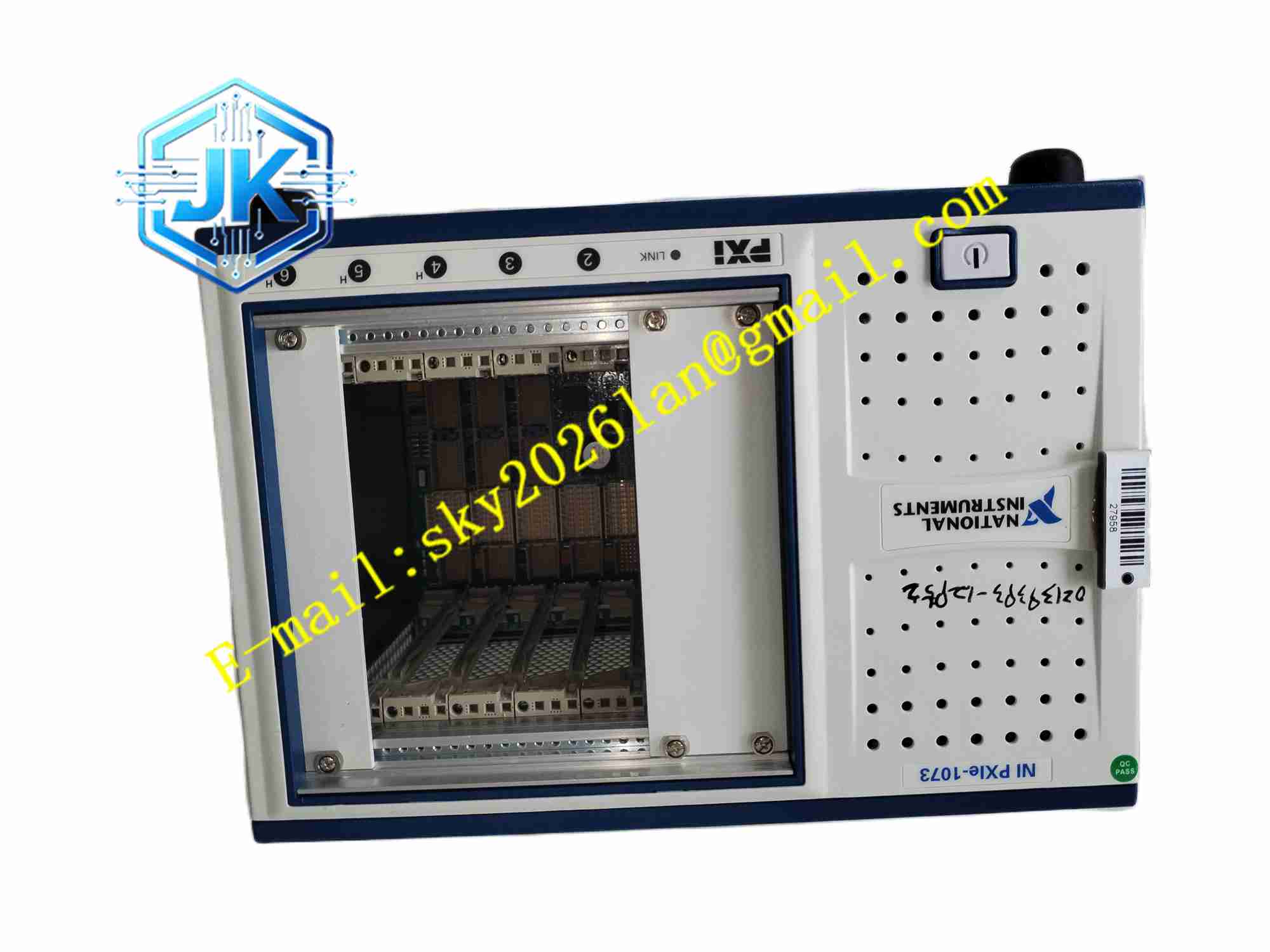

NI PXLE-1073
技术规格 型号：PXLE-1073 总插槽数量：8 个插槽，包含 1 个系统控制器槽，7 个外设插槽 背板总线：PXI Express，每通道 PCIe Gen1 x1 链路，单链路带宽 250MB/s 单向 单插槽最大功耗：39W 内置电源：AC 100~240V 宽幅输入开关电源 散热系统：多通道温控调速风扇，前后风道设计 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90%，无凝露 防护等级：IP20 外形规格：台式机箱，支持选配 19 英寸机架安装套件 硬件总线：PXIe 星型触发、PXI 触发总线、本地同步总线
功能特点 8 槽紧凑型 PXIe 机箱，支持 PXIe 与传统 PXI 模块混合安装，硬件兼容性广泛。 背板搭载星型触发总线，实现多块 PXIe 模块之间纳秒级硬件同步，保障高速采集时序一致性。 智能温控风扇，依据机箱内部实时温度动态调节风扇转速，低温工况降低噪音，高温工况提升散热风量。 内置大功率工业开关电源，为全部插槽持续稳定供电，单插槽最高支持 39W 功耗模块。 前面板开放式模块插拔窗口，模块从前侧插入机箱，安装拆卸便捷。 背板支持 PCIe 高速数据传输，满足高速数字 IO、高速采集、源测量单元等高带宽数据吞吐需求。 配套 NI MAX 管理软件，自动识别所有插入机箱的 PXI/PXIe 硬件，硬件诊断、通道自检功能齐全。 具备硬件故障监测，电源、风扇状态可通过软件读取，实时监控机箱健康状态。
应用场景 半导体芯片自动化测试台，高速数字信号采集与波形生成系统，汽车电子硬件在环仿真，航空航天电子设备功能测试，实验室多通道高速测量平台，电子产线电路板自动化功能检测。
性能参数 背板 PCIe 链路传输稳定，单链路单向带宽 250MB/s，长时间大数据传输无丢包。 星型触发总线时序抖动极低，多模块同步触发误差控制在纳秒级别。 电源输出电压纹波控制在工业测量仪器标准限值内，避免干扰微弱测量信号。 温控风扇转速平滑调节，长时间连续运行机箱温升稳定，不会触发过热保护。 背板连接器镀金处理，插拔上万次仍然保持稳定电气接触。
材质构成 机箱外壳：冷轧钢板基材，黑色静电喷塑防腐涂层。 PXIe 背板：FR4 多层高速印制电路板，板卡镀金插槽连接器。 内置电源：金属屏蔽外壳开关电源组件。 散热组件：直流温控风扇，金属导流风道。 前面板锁扣：工程塑料 + 金属紧固件。
结构特征 整体台式长方体金属机箱，前面板预留 8 个模块插入开口，每个插槽配备金属固定压片与螺丝，用于锁紧 PXIe/PXI 模块。机箱后侧布置交流电源输入插座、电源开关、接地端子。机箱内部横向固定 PXIe 背板，背板垂直向上布置插槽。电源模块安装于机箱尾部，风道从前至后贯穿机箱，风扇抽取前方冷空气流经全部板卡，热空气从尾部排出。机箱两侧预留大面积通风开孔，辅助散热。背板电路分区布局，数字高速信号区域与模拟测量区域做隔离设计，降低电磁串扰。
工作原理 接入交流市电，内置开关电源转换为多路稳定直流电压供给 PXIe 背板，背板向每一个插槽供电，同时传输 PCIe 高速总线信号、硬件触发信号、本地同步信号。系统控制器模块通过 PXIe 背板总线，与机箱内其余外设模块建立高速通讯，下发测量、信号生成、数字 IO 控制指令。星型触发总线负责分发同步触发信号，保证多模块同步动作。机箱内置温度传感器实时采集内部温度，温控电路调节风扇转速。电源、风扇状态监测电路持续采集硬件健康信息，状态数据上传至 NI 软件平台，出现异常时软件告警。
安装要求 放置在平整稳固工作台面，使用选配配件可固定至标准 19 英寸工业机柜。 整机断电，确认无残余电压，将 PXIe/PXI 模块由前面板插入对应插槽，拧紧模块固定螺丝。 接入 AC 电源线，连接可靠保护地线。 机箱前后通风通道无遮挡，保留至少 10 厘米通风间隙。 上电后，电脑端安装 NI 驱动套件，打开 NI MAX 软件，扫描识别机箱与全部模块，执行硬件自检。 完成模块识别后，使用 LabVIEW、Python 或 C# 编写测试程序，验证总线通讯与触发功能。
使用注意事项 机箱通风口严禁遮挡，灰尘堆积堵塞风道会造成板卡过热，触发硬件保护停机。 所有模块插拔操作必须在整机断电状态下执行，带电插拔会烧毁背板插槽、板卡芯片。 定期清理机箱内部与风扇积尘，高粉尘环境缩短清理周期。 单插槽安装模块功耗不能超过 39W，禁止在插槽搭载超功耗硬件。 信号线采用屏蔽线缆，屏蔽层单点接地，减少外部电磁干扰。 工作环境不能出现凝露，凝露会造成背板电路板短路，永久损坏硬件。 机箱接地端子必须可靠接地，降低共模噪声，保护测量信号。
