描述

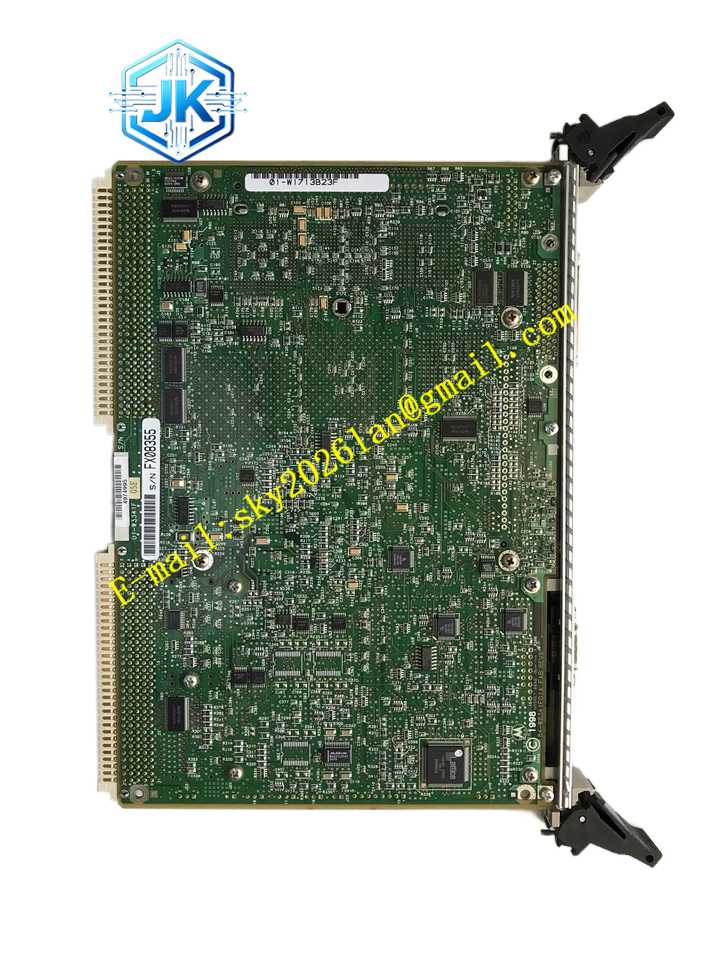

Motorola MVME2604-712
技术规格
- 处理器：200 MHz 或 333 MHz Motorola PowerPC 604e 32 位微处理器
- 二级缓存：256KB L2 Cache
- 板载内存：16MB 至 256MB ECC DRAM（根据具体配置）
- 内存保护：支持 ECC 错误检测与纠正
- 板载闪存：9MB Flash 存储
- VMEbus 接口：VME64 总线接口
- I/O 过渡模块：MVME712 后置 I/O 模块
功能特点
- 配备 MVME712 I/O 过渡模块，提供四个 25 针多协议串行端口
- 支持 EIA-232-D、EIA-422、EIA-530 等多种串行通信协议
- 板载 SCSI 接口，支持外部存储设备连接
- 板载以太网接口，支持网络通信功能
- 板载 9MB Flash 存储，确保固件和配置数据的安全存储
- 支持 VxWorks、QNX、Linux 等实时操作系统
- 通过 P2 连接器与 MVME712 过渡模块连接，实现高密度 I/O 扩展
应用场景 工业自动化控制系统、电信信令处理设备、数据采集与监控系统、军事通信终端、测试与测量仪器、网络通信节点
性能参数
- 处理器主频：200 MHz 或 333 MHz
- 内存容量：16MB 至 256MB
- 串行端口：4 个 25 针多协议端口
- SCSI 接口：板载支持
- 以太网接口：板载支持
- 闪存容量：9MB
- 总线标准：VME64
材质构成 工业级多层电路板，采用高可靠性元器件，关键信号线采用差分传输技术，连接器采用加厚镀金层，确保在工业环境下的连接可靠性。电路板经过严格的阻抗匹配设计，保证高速信号的完整性。
结构特征 标准 6U VME 板型，通过 P2 连接器与 MVME712 后置过渡模块连接。MVME712 过渡模块提供 DB-25 或 RJ-45 等标准连接器，便于外部设备连接。板载 LED 状态指示灯，前面板配备标准把手。
工作原理 PowerPC 604e 处理器执行 32 位指令集，通过专用 ASIC 管理 VME64 总线协议。MVME712 过渡模块通过 P2 连接器与主板通信，将板载的串行控制器、SCSI 控制器和以太网控制器信号引出至机箱后部，实现高密度 I/O 连接。
安装要求 需要标准 VME64 机箱，确保 P2 背板连接器完好以支持 过渡模块。安装过渡模块时需注意电缆连接的正确性，确保所有接口牢固连接。机箱需具备良好的散热条件。
使用注意事项 定期检查 过渡模块的连接状态，确保串行端口和 SCSI 接口的电缆连接可靠。监控 ECC 内存状态，注意 Flash 存储的写入寿命。避免频繁插拔过渡模块，防止连接器磨损。
