描述

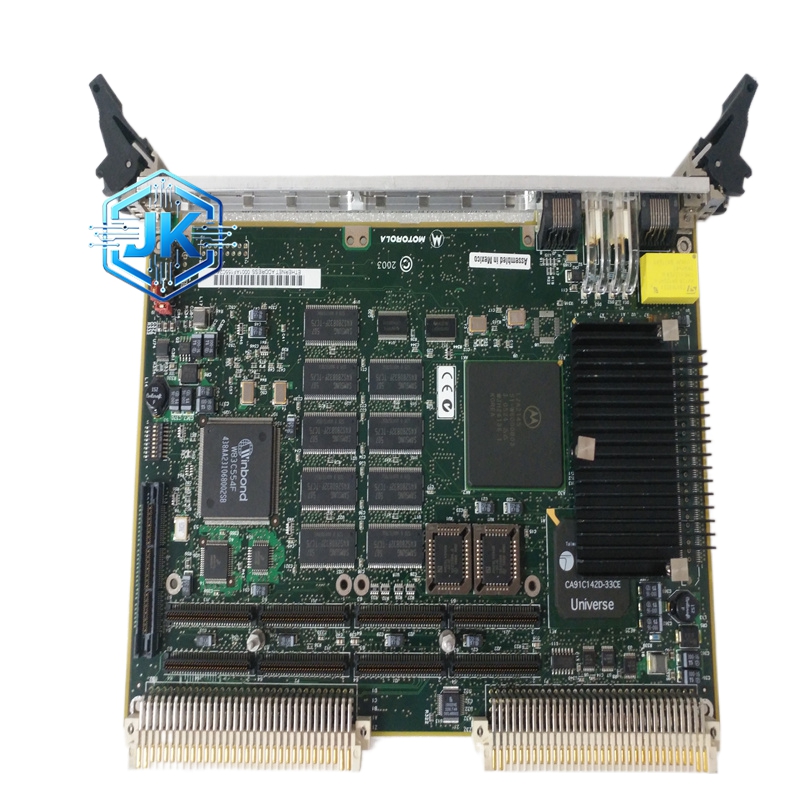

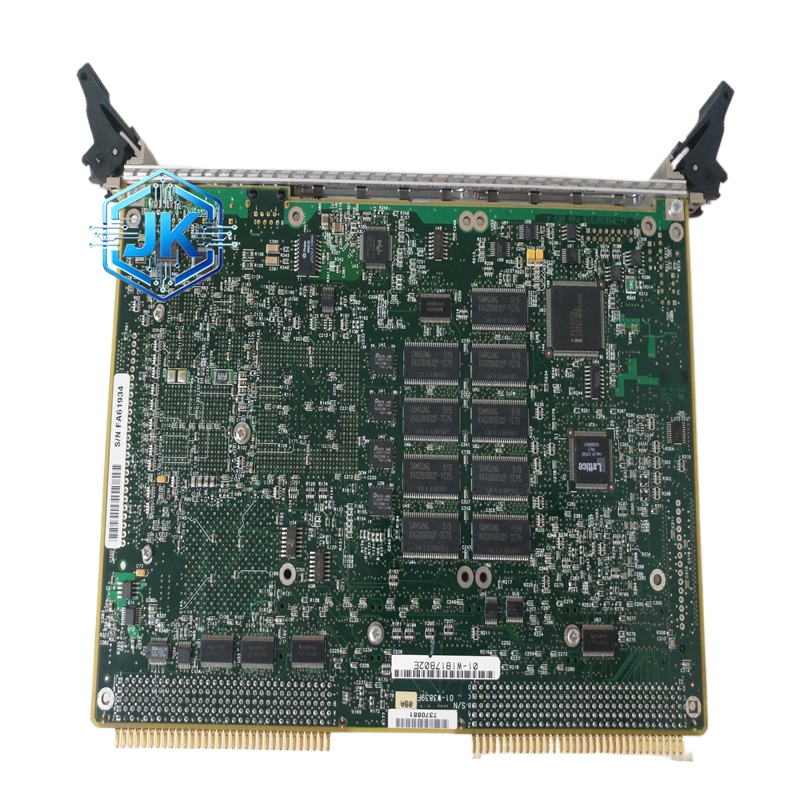

Motorola MVME2434 VMEbus 通信处理模块
技术规格：
处理器****：Motorola MPC860，50MHz – 80MHz，PowerQUICC 架构
通信接口：
2 路 CAN 2.0B（支持 11位/29位 ID）
4 路 RS-232/485 串口（MC68540 SCC）
1 路 10Base-T 以太网（AMD PCnet）
1 路 USB 1.1（部分版本）
VME 总线****：VME64x D32
Flash****：8MB – 16MB Intel StrataFlash
SDRAM****：32MB – 64MB
操作系统****：VxWorks 5.x / 6.x 或 Linux
功能特点：
双 CAN 总线：一路用于站内通信（过程层），一路用于站间通信（站控层），实现无缝隔离
规约库丰富：内置 IEC 60870-5-101/104、DNP3.0、Modbus RTU/TCP、IEC 61850 MMS 协议栈
实时性能：MPC860 的 CPM（通信处理模块）硬件处理串口和 CAN 数据，不占用主 CPU 资源
高可靠性：支持双电源冗余输入，看门狗保护
性能参数：
CAN 速率：最高 1Mbps
串口速率：最高 460.8kbps
工作温度：-40℃ 至 +85℃（宽温电力级）
绝缘电压：500V DC（隔离型）
MTBF****：> 100,000 小时
材质构成：
PCB：8 层板，独立的通信隔离区
隔离器件：ADuM1201 等数字隔离器，隔离电压 2.5kV
接口：工业级凤凰端子或 DB9 金属壳连接器
外壳：铝合金，屏蔽电磁干扰
结构特征：
尺寸****：3U 或 6U VME（视具体版本，通常为 6U 160x233mm）
前面板：设有详细的 CAN 指示灯（Tx/Rx/Err） 和串口指示灯
跳线：设有 CAN 终端电阻（120Ω）设置跳线
工作原理：
MPC860 内部的 CPM 引擎 独立管理 2 路 CAN 和 4 路串口。现场设备的数据（如电压电流值）通过 CAN 总线进入 CPM，CPM 将其存入双口 RAM（DPRAM），主 CPU (MPC860) 读取 DPRAM 数据，进行规约转换（如将 Modbus 转 IEC 104），最后通过以太网发送给调度主站。
安装要求：
CAN 总线必须在物理末端加上 120Ω 终端电阻（通过板载跳线设置）
必须严格区分站控层网络和过程层网络，不可将两路 CAN 短接
接地必须可靠，电力现场接地电阻需 < 4Ω
使用注意事项：
严禁在 CAN 总线带电情况下插拔模块，会导致总线错误帧风暴
如果 CAN 通信中断，首先检查终端电阻和总线电压（差分电压应为 2V 左右）
在进行规约配置时，需使用 Motorola 提供的专用配置工具（如 MVME-Tools）
该模块通常部署在控制室，需防尘防潮，虽然是宽温设计，但避免阳光直射
若需升级固件，必须通过 VME 总线或以太网 TFTP 进行，严禁直接写入 Flash 芯片
