描述

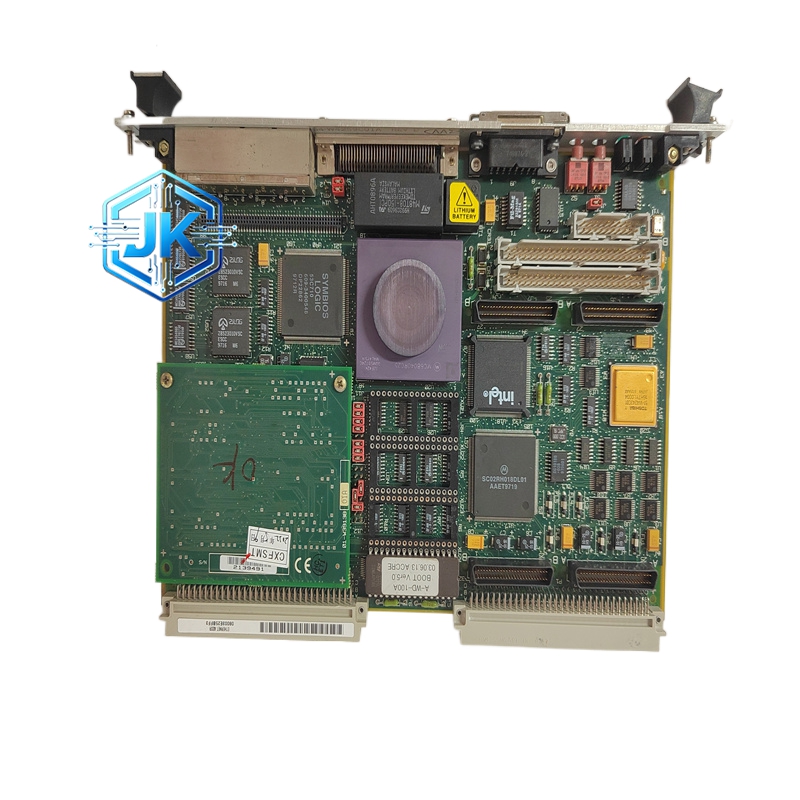

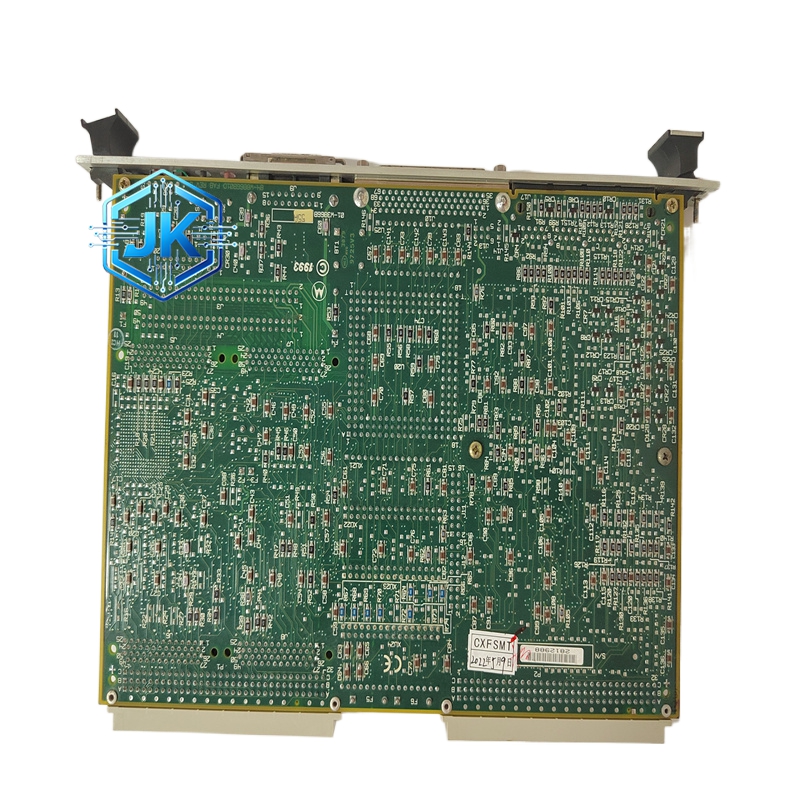

Motorola MVME162-213 VMEbus 通信控制器
技术规格：
芯片****：MC68540 SCC（4 通道）
串口数量****：4 路全双工串口
接口标准：RS-232 (V.24), RS-422, RS-485
最大波特率****：2 Mbps（实际上通常用于 9600-115200 bps）
FIFO 缓冲区：16 字节发送/接收 FIFO，防止数据丢失
中断级别：VME IRQ 1 – IRQ 7 可编程
总线：VME D32 传输
连接器：DB25 母头（针对 RS-232）或 DB9 母头
功能特点：
多协议支持：硬件支持 HDLC/SDLC，无需 CPU 干预帧格式
独立时钟：每路串口拥有独立的波特率发生器，互不干扰
DMA 支持：支持 VME DMA 传输，极大降低 CPU 负载
环回测试：支持内部环回和外部环回测试，便于故障排查
中断合并：支持状态改变中断和接收中断
性能参数：
数据吞吐率：> 500KB/s（总带宽）
工作温度：0℃ 至 +55℃（商用），-40℃ 至 +85℃（军用可选）
ESD 保护：±15kV 空气放电
材质构成：
PCB：4 层 FR-4，工业级设计
晶振：高精度 TCXO，温度漂移小
接口芯片：MAX232（RS-232 电平转换）或 MAX485（RS-485 收发器）
连接器：AMP 或 TE Connectivity 工业级 DB 连接器
结构特征：
尺寸：3U VME (100mm x 160mm)
前面板：设有 4 组 LED 指示灯（TxD, RxD, DTR, DCD）
跳线：设有大量跳线用于设置波特率和协议模式
工作原理：
CPU 向 SCC 芯片的寄存器写入控制字和数据。SCC 芯片自动添加起始位、停止位和校验位（Async 模式），或添加标志位（HDLC 模式），并通过移位寄存器发送出去。接收时，SCC 过滤掉无效数据，将有效数据存入 FIFO 并向 CPU 发出中断。
安装要求：
必须设置唯一的中断向量（IRQ），不可与系统中其他板卡冲突
RS-485 通信时，总线末端需加 120Ω 终端电阻
安装在 VME 机箱的 J2 插槽（通常用于通信板）
使用注意事项：
RS-232 和 RS-485 不可同时在同一路通道使用，需通过跳线选择
如果通信误码率高，检查接地是否良好，RS-485 必须有公共地
在强干扰环境下，建议使用屏蔽双绞线
拨码开关设置完后，建议记录在案，防止误碰
