描述

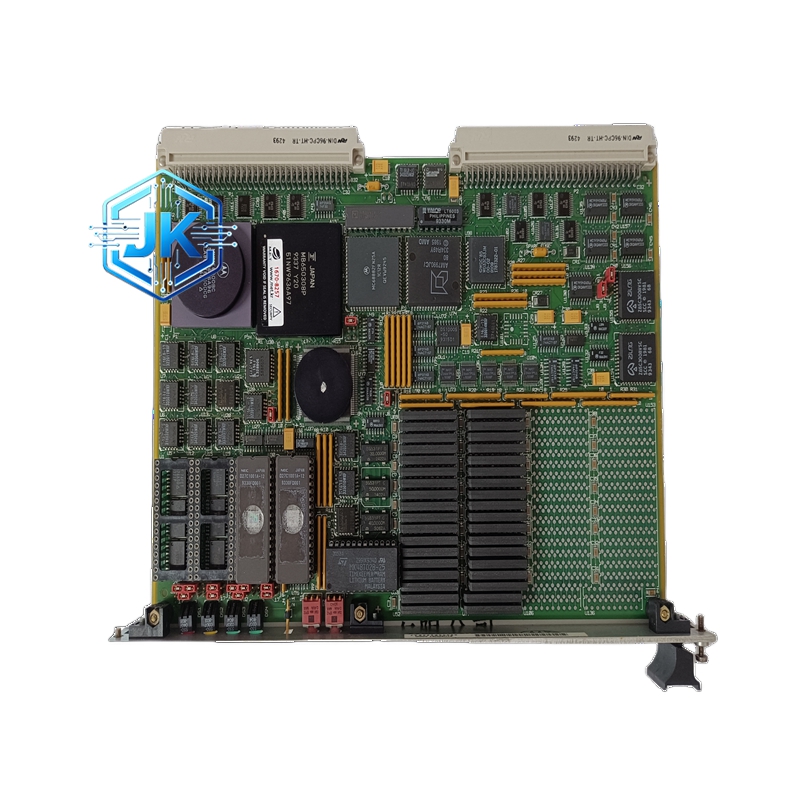

Motorola MVME147S-1 VMEbus 存储转接板
技术规格：
总线接口：VME64 / VME64x
存储接口：1 路 SCSI-2 Fast/Wide (LVD) 接口（DB68 公头）
SCSI 速度：10MB/s (Fast) 或 20MB/s (Wide)
支持设备：SCSI 硬盘、CD-ROM、磁带机、扫描仪
DMA 传输：支持 VME DMA 传输，减轻 CPU 负担
启动支持：支持从 SCSI 设备 VME 启动（Boot）
拨码开关：设置 SCSI ID（0-7） 和 终止电阻（Termination）
功能特点：
协议转换：自动处理 VME 总线时序与 SCSI 时序的差异
DMA 引擎：内置 DMA 控制器，数据传输速率高
Boot 支持：允许系统直接从 SCSI 硬盘启动 VxWorks 等操作系统
终端电阻：板载可控终端电阻，适应总线不同位置的安装需求
性能参数：
数据传输率：10MB/s – 20MB/s
工作温度****：0℃ 至 +55℃
尺寸：3U VME 标准尺寸
材质构成：
PCB：4 层 FR-4
连接器：DIN 41612 欧式连接器 + DB68 SCSI 连接器
芯片：NCR 53C96 或同级别 SCSI 控制器芯片
结构特征：
尺寸：100mm x 160mm（3U）
前面板：设有 SCSI ID 拨码开关和 LED 指示灯
安装：标准 VME 插槽安装
工作原理：
VME 总线发起读写请求，MVME147S-1 上的 SCSI 控制器接管总线，将请求转换为 SCSI 命令（如 READ(10), WRITE(10)）发送给硬盘。数据通过 DMA 方式在 VME 内存和 SCSI 设备之间直接传输，无需 CPU 干预。
安装要求：
SCSI ID 必须唯一，不可与总线上其他 SCSI 设备冲突（通常设为 0 或 7）
如果该模块位于 SCSI 总线的物理末端，必须启用板载终端电阻（拨码开关 ON）
必须配合 VME CPU 板使用，不可单独工作
使用注意事项：
SCSI 电缆长度不宜超过 3 米（Fast SCSI），否则信号衰减严重
如果找不到硬盘，首先检查 ID 设置和终端电阻设置
在带电插拔 SCSI 设备前，务必确认 SCSI 接口支持热插拔（通常 LVD 支持，但 HVD 不支持）
注意 SCSI 线的针脚顺序，Pin 1 通常为红色标记
