描述

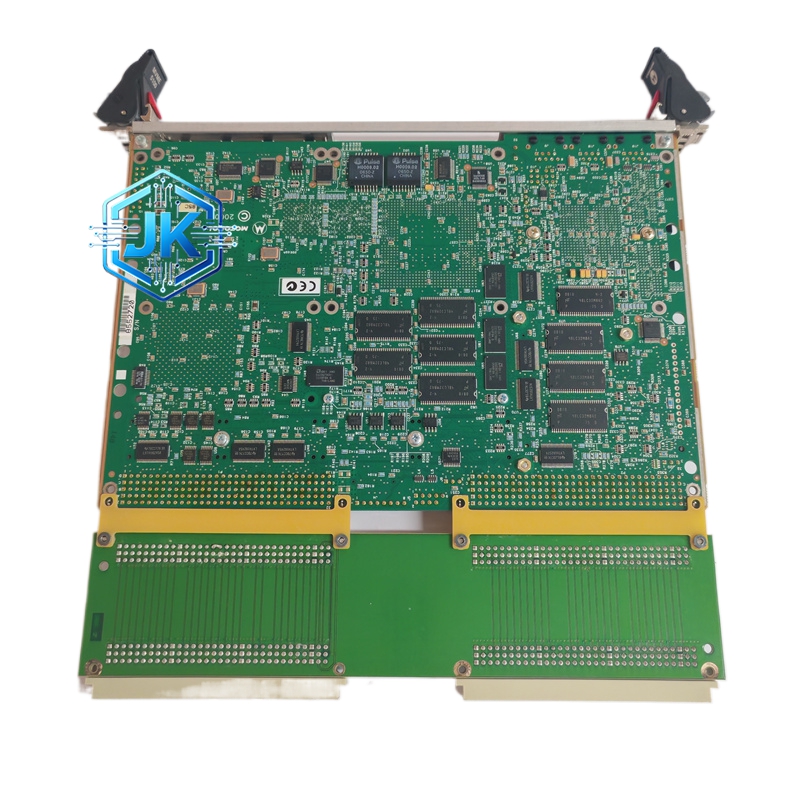

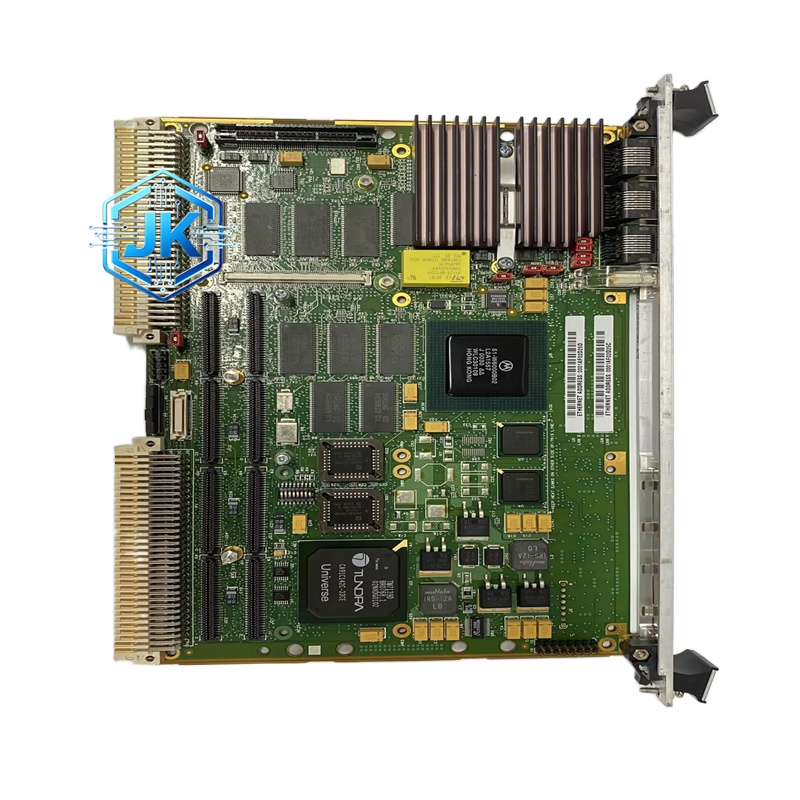

Motorola MVME5100 VMEbus 单板计算机
技术规格：
处理器：Motorola MPC604e，32 位 PowerPC 604e 核心
主频：200 MHz 或 266 MHz（具体取决于 PPC 编号 PPC604e/200MT2EFBI 或 PPC604e/266MT2EFBI）
缓存：32KB 指令缓存 + 32KB 数据缓存（L1 Cache）
内存：板载 64MB 至 256MB SDRAM（ECC 校验），最大支持 1GB
总线：VME64x / VME64 兼容，支持 D32 传输协议
以太网****：2 路 10/100Base-T Ethernet（RJ45 接口）
SCSI****：1 路 Ultra2 Wide SCSI (LVD) 接口（DB68 公头）
串口****：2 路 RS-232/422/485 串行通信接口（DB9 母头）
FPU：集成硬件浮点运算单元
功能特点：
高性能 PowerPC 核心：MPC604e 提供了比前代 603 处理器高数倍的运算性能，适合复杂算法
双网络冗余：内置两个独立的以太网控制器，支持网络冗余和负载均衡
SCSI 存储接口：支持连接硬盘、CD-ROM 或磁带机，便于操作系统启动和数据存储
VMEbus 扩展性：通过 VME 总线可连接大量的 I/O 模块、通信模块和存储器模块
** Watchdog 定时器**：板载硬件看门狗，防止系统死机
性能参数：
运算速度****：Dhrystone 2.1 评分约 450 DMIPS（200MHz 时）
工作温度****：0℃ 至 +55℃（商用级），-40℃ 至 +85℃（军用级可选）
存储温度：-40℃ 至 +85℃
功耗：典型值 < 15W（不含 I/O 模块）
MTBF：> 50,000 小时
尺寸：160mm x 233mm（6U VME 尺寸）
材质构成：
PCB：8 层至 10 层高密度互连（HDI）FR-4 板材，表面沉金工艺
连接器****：DIN 41612 标准 96 针（P1）+ 32 针（P2）+ 16 针（P3）欧式连接器，镀金触点
外壳/散热：铝合金底板，配合导热垫片散热
电容：全板使用工业级钽电容和固态电容，保证长期运行稳定性
结构特征：
标准尺寸：严格遵循 6U VME (ANSI/VITA 1.1) 机械标准
前面板：设有 Power（绿）、Fail（红）、Busy（黄） LED 指示灯，以及复位按钮
后部：VME 总线连接器（J1, J2, J3）
底部：拨码开关用于设置 板卡 ID（Address） 和 启动模式
工作原理：
上电后，板载 PROM/Flash 中的 Boot Monitor 初始化硬件，并从 VME 总线或 SCSI 接口加载操作系统内核（如 VxWorks）。MPC604e 处理器从内存中读取指令执行，通过 VME 总线与外部设备（如 ADC/DAC 模块、通信模块）进行 DMA 传输或寄存器访问，实现实时控制。双以太网口通过专用控制器直接与网络交换数据，减轻 CPU 负担。
安装要求：
必须安装在符合 VME64x 标准的机箱中，确保背板阻抗匹配
安装时需对准欧式连接器的防呆缺口，均匀用力下压，听到“咔嗒”声即锁定
拨码开关设置：必须确保板卡地址（ID）与系统中其他板卡不冲突（通常设为 0x01-0xFE）
供电必须使用 +5V (VME Pin B1/B2) 和 +3.3V (VME Pin B13/B14)，严禁反接
使用注意事项：
静电防护：操作时必须佩戴防静电手环，该板卡对静电敏感（ESD 等级 < 2000V）
散热：必须保证机箱风道畅通，处理器发热量较大，需配合风扇散热
如果 SCSI 接口无法识别设备，需检查终端电阻（110Ω）是否启用
在振动环境下使用时，需加固欧式连接器的锁紧螺丝（M3 螺丝）
