描述

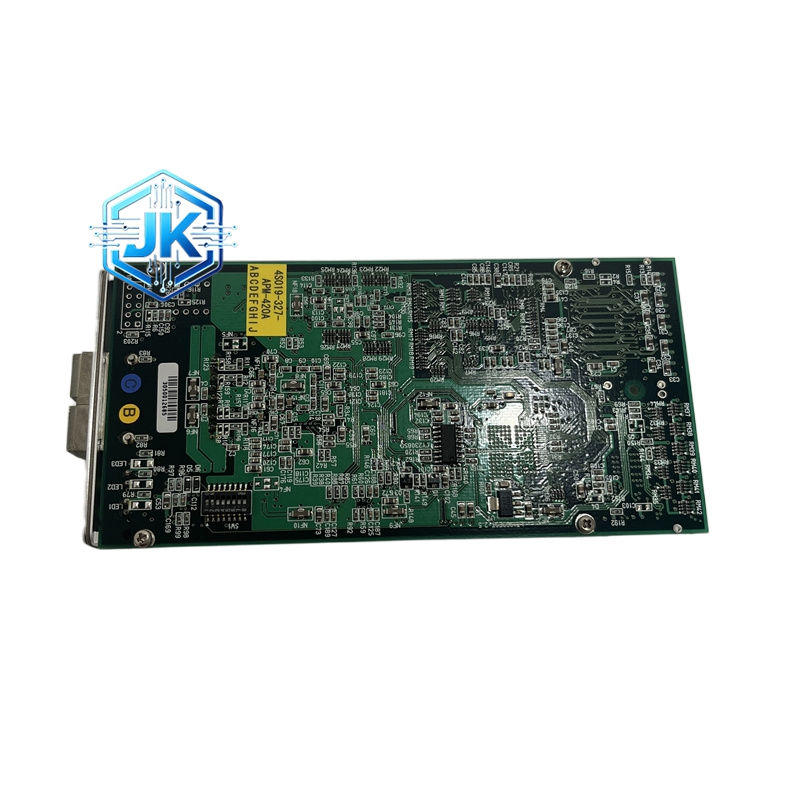

Motorola APM-420A 高级电源管理器
技术规格：
监控路数：4 路至 8 路独立电源监控（视具体配置）
监测参数：电压（0-60V DC）、电流（0-10A DC）、温度（NTC 热敏电阻）
控制接口****：I2C 总线（SMBus 兼容）或 RS-232 串口
控制输出：继电器触点（用于控制电源开关）或 MOSFET 开关
报警阈值：可软件设置过压（OV）、欠压（UV）、过流（OC）阈值
供电：+5V Standby（始终供电，用于监测状态）
工作温度****：0℃ 至 +70℃
功能特点：
上电时序控制：可编程控制各路电源的开启延迟时间（如 100ms, 500ms），防止冲击电流
黑匣子功能：记录掉电前的最后电压电流数据，便于故障分析
热管理：根据温度传感器数据自动调节风扇转速（PWM 控温）
冗余管理：支持双电源输入自动切换
性能参数：
ADC 精度：12 位
采样速率：10 次/秒（每路）
继电器寿命：> 100,000 次
响应时间：< 10ms（故障切断）
材质构成：
PCB：FR-4 双面板，沉金工艺
传感器：高精度分流器（电流）和 NTC 热敏电阻（温度）
连接器：Molex 或 JST 工业连接器
结构特征：
尺寸****：3U 或 4U 半高模块，适配标准 19 英寸机架
前面板：设有 4 位 7 段 LED 数码管，显示各路电压/电流值
按键：4 个功能按键，用于本地设置参数
工作原理：
APM-420A 内部的 MCU 不断轮询 ADC 通道，读取各路电源的实时数据。当数据超过预设阈值时，MCU 驱动继电器断开或发送报警帧给主控板。通过 I2C 总线，主控板可以随时读取状态或修改阈值。
安装要求：
安装在机架的最顶端或电源下方，便于散热
电流传感器必须串联在主供电回路中，不可并联
I2C 总线需接上拉电阻（通常 4.7kΩ）
使用注意事项：
修改阈值后需保存到 EEPROM，否则断电丢失
如果数码管显示 “Err”，需检查被监控的电源是否在正常范围内
不可将强电（220V）直接接入信号端子
定期校准 ADC 精度，建议每年一次
