描述

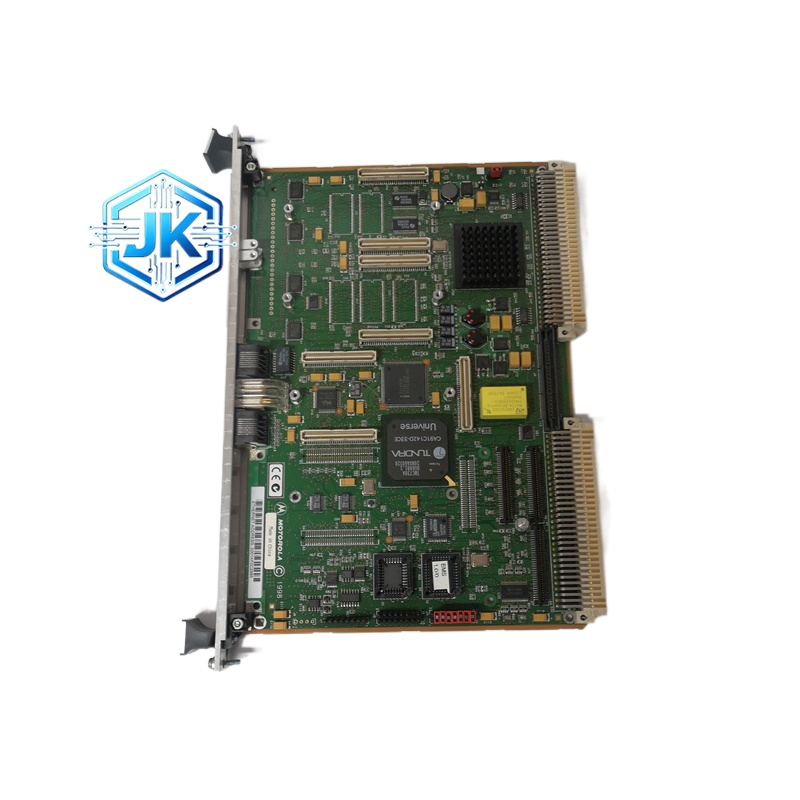

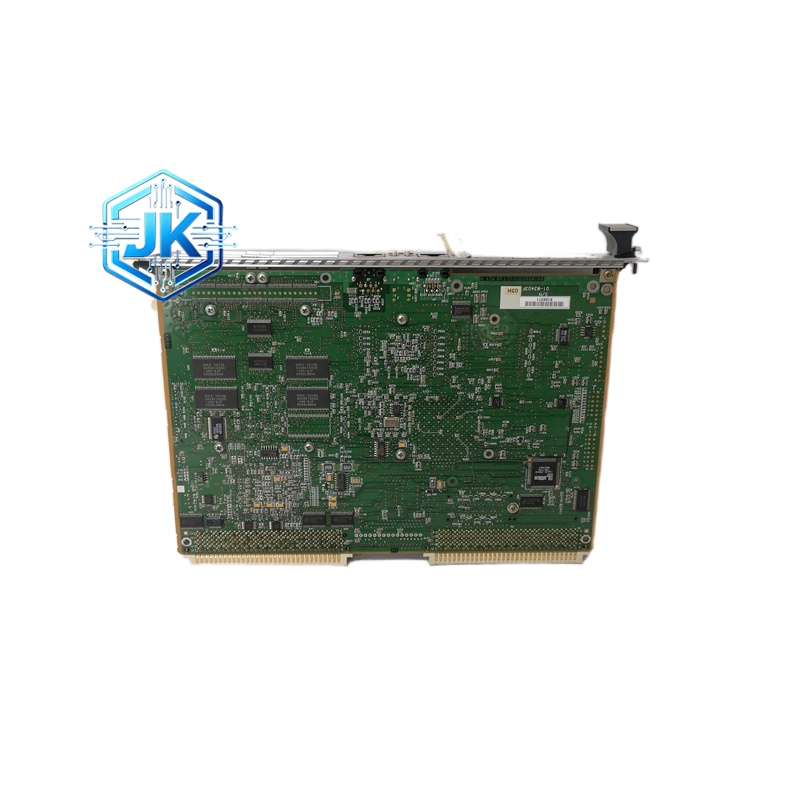

Motorola MVME2100 VMEbus PowerPC 单板计算机
技术规格：
处理器：Motorola MPC603e，200MHz（PPC603e/200MZ2FBI）
缓存：32KB 指令 + 32KB 数据 L1 Cache
内存：板载 64MB SDRAM（ECC），最大可扩展至 512MB
Flash****：4MB – 8MB Intel StrataFlash（用于存储操作系统）
SCSI****：1 路 Ultra Wide SCSI (LVD)
以太网：1 路 10/100Base-T（AMD PCnet-PCI 芯片）
串口：2 路 RS-232/422/485（MC68540 SCC）
VME 总线：VME64x (2eSST)，支持 DMA 传输
显示：SED1355 控制器，支持 LCD/CRT
功能特点：
高性能 603e：整数和浮点性能远超 68040，适合复杂控制算法
Boot 灵活：支持从 VME 总线、SCSI、网络、串口 多种方式启动
大容量存储：板载 Flash 相当于电子硬盘，无需维护机械硬盘
双网络：部分版本支持双以太网（10/100M）
Watchdog：板载可编程看门狗
性能参数：
Dhrystone 评分：约 350 DMIPS（200MHz 时）
工作温度****：0℃ 至 +55℃
功耗：< 15W（典型值）
MTBF：> 60,000 小时
材质构成：
PCB：8 层高密度互连板，沉金工艺
连接器：DIN 41612 欧式连接器（P1/P2/P3）
晶振****：33MHz 和 50MHz（系统时钟）
结构特征：
尺寸****：6U VME (160mm x 233mm)
前面板：设有 Power、Fail、Busy LED 及复位按钮
电池：板载 CR2032 锂电池，用于保存 RTC 和配置参数
工作原理：
上电后，Boot ROM 初始化基本硬件，从 Flash 或 SCSI 加载 VxWorks 镜像。MPC603e 处理器启动，通过 VME 总线 DMA 方式与外部 I/O 模块交换数据。以太网控制器通过 PCI 总线（内部桥接）与 CPU 通信。
安装要求：
必须设置正确的 Boot 模式跳线（如从 Flash 启动或 SCSI 启动）
中断向量表需在软件中正确配置，避免与 VME 总线上其他设备冲突
安装时需使用 M3 x 8mm 螺丝，并在底部垫绝缘垫片防止短路
使用注意事项：
更换电池（CR2032）时必须在通电状态下进行，否则 RTC 时间和配置参数会丢失
如果系统无法启动，尝试通过串口控制台查看 Boot Log
该板卡发热量较大，必须保证机箱风扇正对该板卡吹风
不可混用不同频率的 CPU 模块（如 166MHz 和 200MHz 引脚兼容但性能不同）
