KONGSBERG RDIO401S 603432
技术规格 型号：RDIO401S 物料编号：603432 通讯总线：RBUS A/B 双路冗余现场总线，电气隔离 供电电源：DC24V 船用电源 数字通道：多路软件可配置固态 DI/DO 通道 通道类型：干接点数字输入、固态晶体管数字输出 固态输出回路具备短路保护 工作温度：-25℃ ~ +70℃ 储存温度：-30℃ ~ +75℃ 相对湿度：5%~95%，无凝露 防护等级：IP20 安装方式：DIN35mm 标准导轨机架安装 认证：DNV GL 船用设备型式认证 抗振动：满足海事 IEC 船舶振动冲击标准
功能特点 支持 RBUS 双总线冗余通讯，A、B 总线互为备用，单条总线故障不中断模块数据传输。 通道支持软件配置，单通道可切换为数字输入或者数字输出，提升现场点位配置灵活性。 固态输出通道内置回路监测功能，实时检测线路断线、短路故障。 完整模块级硬件自诊断，持续监测电源、总线通讯、通道回路状态，故障信息上传至 RCU 控制器与船舶监控操作台。 通讯丢失故障安全机制，当模块与 RCU 主机通讯中断，输出通道自动切换至预设安全状态，保障船舶设备安全。 每通道独立 LED 状态指示灯，直观查看通道通断状态，便于现场故障排查。 通讯端口与 I/O 回路电气隔离，阻断现场干扰信号传导至主控单元。 固件支持在线升级，升级过程不影响同总线其他 I/O 模块正常运行。
应用场景 远洋船舶机舱监测报警系统，船舶压载舱液位开关采集，船舶泵组启停状态反馈，船舶消防系统开关量采集，海上平台安全联锁系统现场信号采集，K-Chief700 船舶自动化系统分布式 I/O 扩展，船舶阀门位置反馈采集。
性能参数 数字输入回路抗共模干扰能力强，机舱电网噪声不会造成信号误触发。 RBUS 冗余总线切换无扰动，切换过程不会丢失采集信号。 固态输出短路保护响应迅速，外部线路短路时立刻限流保护电路。 全温区间内通道信号采集精度稳定，温漂影响极低。 电路板三防涂层耐盐雾腐蚀，长期高湿海上工况漏电水平低。 满足海事长周期连续运行 MTBF 指标，支持船舶 7×24 小时不间断运行。
材质构成 模块壳体：黑色阻燃工程塑料一体化外壳。 PCB 主板：FR4 多层工业印制电路板，整板喷涂三防涂层，防潮、防盐雾、防霉。 核心元器件：光电隔离芯片、固态开关、总线收发芯片、嵌入式 MCU、电源管理芯片。 接线端子：弹簧压紧式接线端子，镀金触点，抵抗船舶振动造成的接触不良。 紧固件：不锈钢防锈螺丝，适应海上腐蚀环境。

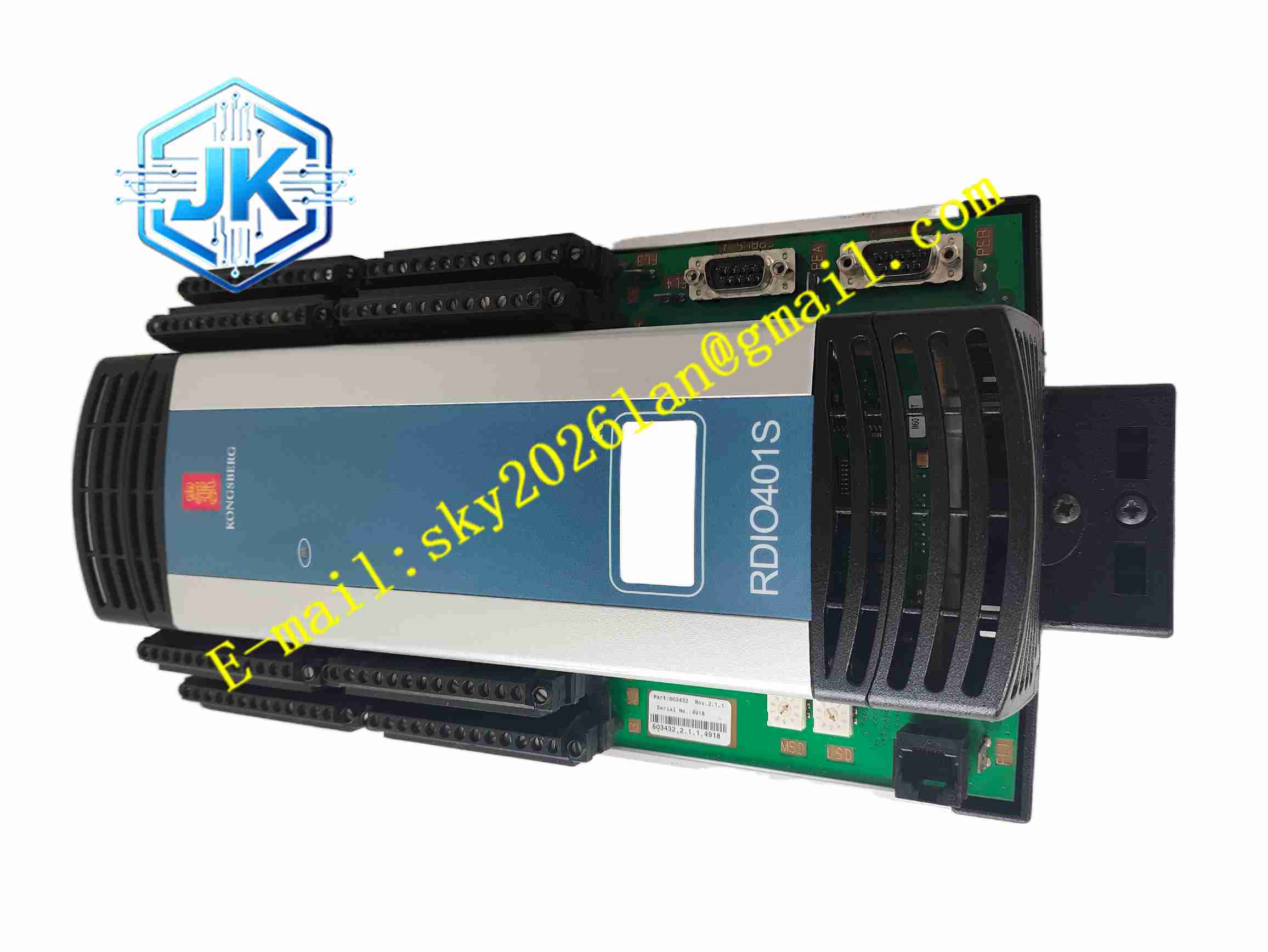

结构特征 长条插卡式模块化壳体，壳体自带 DIN 导轨弹性卡扣，直接卡入控制柜导轨。模块正面排布多颗 LED 指示灯，包含电源、总线、故障以及每一路 I/O 通道状态指示灯。模块上下两侧布置高密度弹簧接线端子，用于接入现场传感器与执行器线缆。电路板分区布局，总线通讯区域、输入隔离区域、固态输出区域相互隔离，抑制地环路干扰。无风扇被动散热，依靠壳体自然对流散热。模块侧面设置 RBUS 总线输入与输出接口，支持多模块总线串接扩展。
工作原理 DC24V 船用供电接入模块电源端子，内部电源转换电路生成多路低压直流供给板载芯片。现场压力开关、液位开关、阀位反馈等干接点信号接入数字输入通道，信号经过光电隔离转换为数字信号送入 MCU。MCU 将采集到的开关状态打包，通过 RBUS 冗余总线上传至 RCU 远程控制器。RCU 下发的数字输出指令，由 MCU 解析后驱动固态输出通道，控制现场电磁阀与报警指示灯。模块内置诊断电路持续巡检每一路通道，检测断线、短路故障，点亮对应故障指示灯并上传故障代码。当两条 RBUS 总线全部断开，模块触发故障安全逻辑，输出保持预先设定安全状态，维持船舶基础安全保护。
安装要求 船舶控制柜断电，释放残余电压，将 RDIO401S 卡扣固定在 DIN35 导轨上，确认卡扣完全锁紧无晃动。 现场信号线缆采用屏蔽双绞电缆，动力电缆与信号电缆分开线槽布线，屏蔽层单点接地。 RBUS 总线线缆使用专用屏蔽总线电缆，总线两端按照规范安装终端电阻。 模块四周预留通风间隙，壳体通风槽不允许遮挡。 模块安装位置远离大功率接触器、变频器，最小间距大于 20 厘米，降低电磁干扰。 上电后，K-Chief 系统扫描识别模块，配置通道类型、故障安全参数，逐点校验输入输出动作。 单机测试完成后接入整套船舶自动化系统，验证总线冗余切换功能。
使用注意事项 模块拆装、接线操作必须断电，禁止带电插拔模块。 不可将高压交流信号接入 I/O 通道，高压串入会直接烧毁板卡电路。 船舶机舱环境定期清理接线端子盐雾沉积物，盐雾堆积会造成漏电短路。 航行振动环境需要定期紧固弹簧接线端子，防止端子松动造成信号中断。 禁止使用有机溶剂擦拭电路板，有机溶剂会破坏三防防护涂层。 环境严格规避凝露，凝露会造成电路板腐蚀、短路损坏。 固件升级过程严禁断电，断电会造成固件损坏，模块无法启动。 备件替换必须使用同型号 RDIO401S，不同版本固件参数不兼容。
