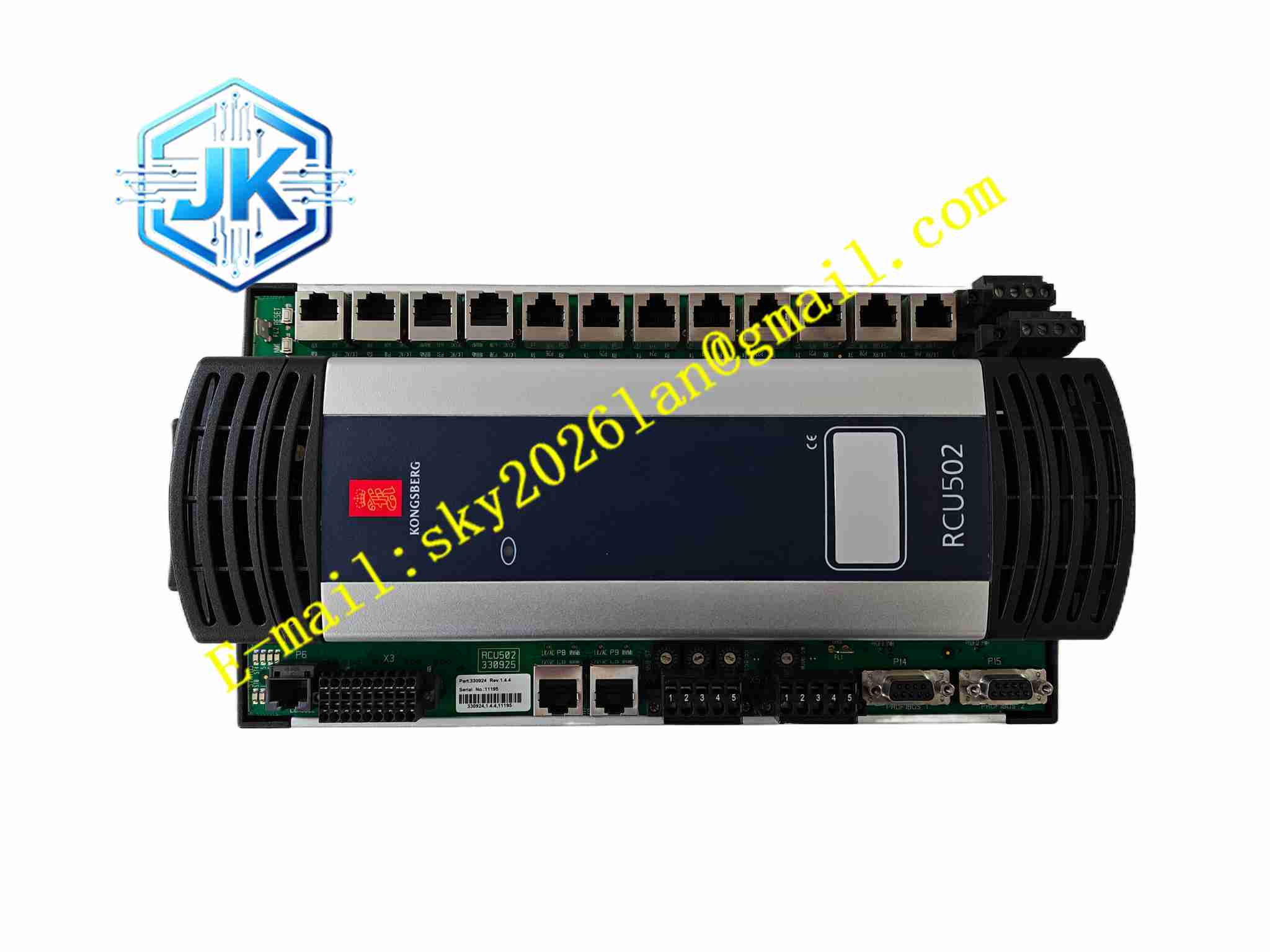

KONGSBERG RCU502
技术规格 型号：RCU502 产品类型：远程现场控制器 处理器架构：嵌入式工业处理器 通讯接口：RBUS 冗余现场总线、PROFIBUS、CAN 总线、以太网 供电电源：DC24V 船舶工业供电 工作温度：-25℃ ~ +70℃ 相对湿度：5%~95%，无凝露 防护等级：IP20 安装方式：控制柜机架安装 振动耐受：海事级抗振动设计，满足船用振动冲击标准 认证：DNV GL 船用型式认证
功能特点 搭载独立实时操作系统，本地执行控制程序，不依赖上位操作台持续指令。 支持 RBUS A/B 双路冗余现场总线，与远端 I/O 模块通讯，单总线故障不中断系统工作。 多协议通讯接口，兼容 CAN、PROFIBUS、以太网，可连接各类船舶传感器、阀组与第三方设备。 内置完整硬件自诊断，持续监测处理器、内存、通讯链路、电源状态，故障实时上报系统。 通讯丢失故障安全逻辑，网络中断后保持预设安全输出状态，保护船舶设备安全。 支持单台、双冗余、三冗余多种硬件拓扑配置，满足不同安全等级要求。 程序在线升级，升级过程不中断其余系统节点运行。 面板配备状态 LED 指示灯，直观显示电源、运行、通讯、故障状态。
应用场景 远洋船舶机舱自动化监控系统，船舶主机辅助设备控制，海上石油平台过程监测与安全控制，船舶动力报警监测系统，动态定位系统现场控制节点。
性能参数 实时控制周期稳定，本地逻辑运算延迟极低。 冗余总线切换无扰动，切换过程不会丢失采集数据与控制指令。 全温度区间内存、处理器稳定运行，温漂影响控制逻辑。 硬件 MTBF 指标满足海事长周期连续运行要求。 具备抗浪涌、静电防护能力，抵御船舶电网瞬时电压波动。
材质构成 模块外壳：阻燃工程塑料与铝合金散热框架组合。 主板：FR4 多层工业印制电路板，电路板表面三防涂覆，抗盐雾、防潮。 核心器件：嵌入式处理器芯片、工业级闪存、RAM 存储芯片、总线隔离收发芯片。 连接器：镀金工业接插件，提升在潮湿盐雾环境下接触稳定性。 紧固件：不锈钢防锈螺丝，适配海上腐蚀环境。
结构特征 机架插卡式模块化结构，长方体一体化壳体，上下预留通风散热槽。模块正面布置多颗状态指示灯，侧面集成各类总线与电源接线接口。电路板划分为处理器核心区、存储区、多总线隔离通讯区，不同通讯回路之间增加电气隔离，阻断地环路干扰。壳体自带卡扣与固定螺丝孔，直接安装于控制柜机架。无风扇被动散热，依靠壳体散热筋自然散热。
工作原理 DC24V 船用电源接入模块供电端子，处理器加载固化控制程序。模块通过 RBUS 冗余总线连接 RDIO 系列远程 I/O 模块，采集压力、温度、液位、阀位开关等现场信号，在本地完成信号换算、逻辑运算、PID 闭环控制。运算生成的控制指令下发至 I/O 模块驱动电磁阀、电机等执行机构。通讯接口同时向上位操作台传输数据，接收远程操作指令。一旦主通讯链路断开，RCU502 依靠本地程序独立持续控制设备，当检测到硬件故障或通讯丢失，自动触发故障安全输出。内部自诊断电路持续巡检硬件状态，故障信号上传至系统报警页面。
安装要求 控制柜整机断电，确认船舶配电残余电荷释放，将 RCU502 平稳推入机架插槽，拧紧两侧固定螺丝。 按照接线定义接入 DC24V 供电、RBUS 总线、其他通讯线缆，总线线缆使用屏蔽电缆，屏蔽层单点接地。 模块四周预留通风间隙，壳体散热槽不可遮挡。 安装位置远离大功率接触器、变频器，降低电磁干扰。 上电，系统扫描识别控制器，下载应用控制程序，校验总线通讯，调试本地控制逻辑。 完成单机测试后接入整套 K-Chief 系统，验证冗余总线切换功能。
使用注意事项 插拔模块必须整机断电，禁止带电插拔，带电操作会烧毁背板总线与处理器。 工作环境严格规避凝露，凝露会造成电路板短路，永久损坏板卡。 定期清理壳体散热槽内粉尘、盐雾沉积物，防止散热不良造成过热保护。 接线端子定期紧固，船舶持续振动会造成端子松动，通讯中断。 不可在模块供电回路接入非船用电源，电压波动超出额定范围损坏电源电路。 固件升级严格按照官方流程执行，升级过程禁止断电，避免程序丢失。
