描述

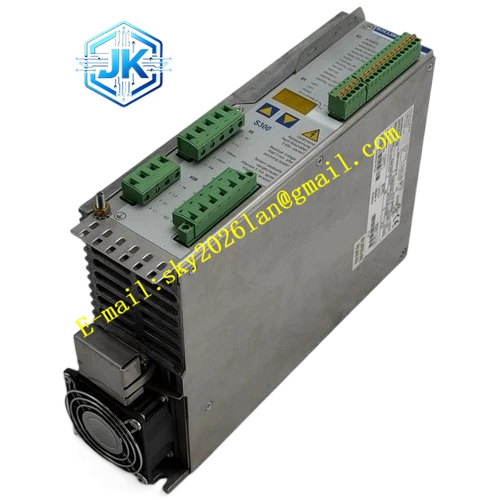

Kollmorgen S30661
技术规格
- 产品系列： SERVOSTAR 300 (S300)
- 额定电源电压： 115 VAC / 230 VAC
- 额定输出电流（连续）： 10 Arms
- 峰值输出电流： 30 Arms
- 控制模式： 转矩、速度、位置、电子齿轮
- 通信接口： 模拟量、数字 I/O、RS232、CANopen
- 反馈支持： 旋转变压器、增量/绝对编码器、EnDat、BiSS
- 防护等级： IP20
功能特点
- 高功率输出： 10A 连续 / 30A 峰值电流，满足重载驱动需求。
- 全数字控制： 采用 28 位速度/位置回路，提供极高的分辨率和定位精度。
- 即插即用： 与 Kollmorgen AKM 系列电机完美匹配，支持自动识别电机参数。
- 高级调谐： 内置自动调谐和波特图分析功能，快速优化系统动态性能。
- 安全功能： 支持 STO (安全扭矩关断)，符合 IEC 61800-5-2 标准。
- 完善保护： 具备过流、过压、欠压、过热、过载等保护机制。
应用场景
- 数控机床： 大功率主轴进给轴控制。
- 工业机器人： 大型机器人关节驱动和轨迹控制。
- 自动化生产线： 重载物料搬运和定位。
- 包装设备： 高速码垛和物料搬运。
性能参数
- 速度环带宽： 高达 800 Hz
- 电流环带宽： 高达 3 kHz
- 位置环刷新率： 250 μs
- 定位精度： 亚微米级
材质构成
内部采用高性能 DSP 控制芯片和工业级 IGBT 功率模块，外部为高强度铝合金外壳，提供优异的散热和电磁屏蔽性能。
结构特征
扩展宽度设计，以容纳更大功率器件。支持 DIN 导轨安装或面板安装。配备重型功率连接器和标准端子排。
工作原理
驱动器将输入的交流电整流为直流母线电压，通过三相 PWM 逆变器输出精确的三相交流电驱动伺服电机。内部 DSP 实时采集电机反馈信号，执行电流、速度和位置三环闭环控制算法，确保电机精确跟踪指令。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内。
- 确保驱动器上下留有充足的散热空间。
- 动力电缆与信号电缆分开走线，避免电磁干扰。
- 必须通过低阻抗路径可靠接地。
使用注意事项
- 上电前确认电源电压与驱动器铭牌一致。
- 首次运行必须通过 WorkBench 软件执行电机自动调谐。
- 定期检查散热通道，防止灰尘堆积导致过热。
- 若出现过压故障，检查制动电阻配置和减速时间。
