描述

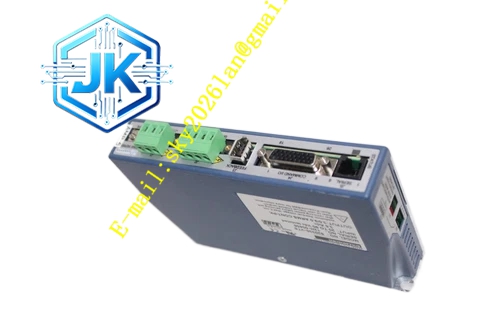

Kollmorgen S20330-DNS
技术规格
- 输入电压：90 VDC标称（20至90 VDC工作范围）
- 连续输出电流：3安培有效值
- 峰值输出电流：9安培有效值
- 现场总线接口：符合ODVA标准的DeviceNet
- 通信速率：可选125 kbps、250 kbps、500 kbps
- 节点类型：带DeviceNet协议的配置文件节点
- 控制逻辑电源：10至26 VDC
- 反馈兼容性：旋转变压器、增量式编码器、SFD
功能特点
- 完整的DeviceNet从站运行，支持显式与轮询I/O消息
- 驱动参数与指令的DeviceNet对象模型
- 通过DeviceNet扫描器模块进行主/从运动控制
- 通过现场总线指令可执行的电子齿轮与凸轮曲线
- 256项运动任务，支持DeviceNet可选索引
- 通过DeviceNet参数可配置16种回零方式
- 通过DeviceNet组件对象可选择转矩、速度与位置模式
- 通过DeviceNet诊断对象进行故障状态报告
- 通过硬件开关或软件配置MAC ID
应用场景
- 基于Allen-Bradley PLC的自动化系统
- 带DeviceNet基础设施的汽车制造生产线
- 食品加工设备
- 带传统DeviceNet网络的物料搬运系统
- 水处理与污水处理控制
- 带标准化DeviceNet接口的OEM机械
性能参数
- DeviceNet扫描周期与运动更新要求兼容
- 轮询I/O响应时间适用于中速定位
- 显式消息用于参数配置与诊断
- 在DeviceNet网络带宽限制内实现确定性控制
结构特征
- 标准S200系列底盘，带DeviceNet通信端口
- 5针菲尼克斯式或微型DeviceNet连接器
- MAC ID旋转开关，用于地址配置
- 模块与网络健康状态网络状态LED指示灯
工作原理 驱动器作为DeviceNet从站设备运行，从DeviceNet扫描器（主站）如Allen-Bradley PLC接收控制指令与设定值。内部控制处理器将DeviceNet I/O组件映射到运动指令，实现通过现场总线的实时速度与位置控制。所有伺服控制环在驱动器本地以高更新速率执行，命令设定值与状态反馈在扫描器轮询速率下通过DeviceNet网络交换。
安装要求
- 使用适当电缆类型与终端连接DeviceNet干线
- 将MAC ID设置为网络范围内的唯一地址
- 波特率与网络配置匹配
- 提供24 VDC网络电源或使用单独逻辑电源
使用注意事项
- 确保DeviceNet电缆长度符合所选波特率规格
- 验证扫描器模块配置包含正确的驱动器I/O组件尺寸
- 监测网络健康指示灯，发现通信错误
- 为DeviceNet通信丢失场景配置故障反应
