描述

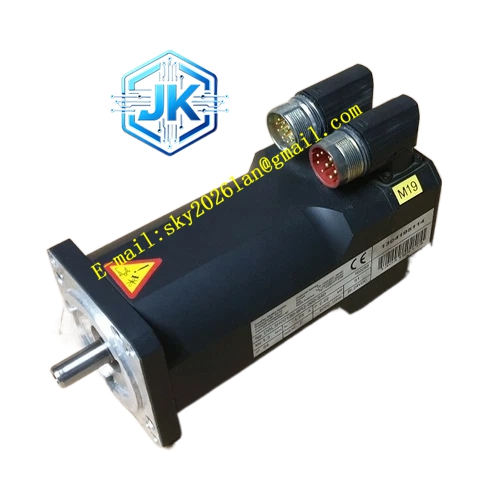

Kollmorgen DBL3H00130-BR2-000-S40
技术规格：
- 法兰尺寸：75 mm
- 极数：2 极配置
- 反馈系统：旋转变压器
- 防护等级：IP54
- 工作温度范围：+5°C 至 +40°C
- 额定电压：480V
- 绝缘等级：F 级（DIN 57530）
功能特点： 内置保持制动器，制动转矩约 2.5 Nm，在断电时自动锁定转子；采用钕磁铁转子，提供高动态性能；内置温度传感器监控绕组温度；支持高分辨率 EnDat 编码器选项（出厂配置，不可后期改装）。
应用场景： 垂直轴提升系统、自动化仓储、机器人关节、CNC 机床、需要负载保持的自动化设备。
性能参数： 法兰尺寸 75 mm，2 极配置，防护等级 IP54，工作温度 +5°C 至 +40°C，绝缘等级 F 级。
材质构成： 电机外壳采用高强度金属材质，转子采用稀土钕磁铁，定子绕组采用 F 级绝缘铜线绕组。
结构特征： 75 mm 方形法兰，符合 IEC 标准；2 极永磁转子；内置保持制动器；旋转变压器反馈；光滑轴设计（可选键槽轴）；B 侧出线连接器。
工作原理： 基于永磁同步电机原理，通过伺服驱动器提供的变频电源产生旋转磁场，驱动永磁转子同步旋转。内置旋转变压器实时反馈转子位置，实现闭环控制。
安装要求： 法兰安装需符合 DIN 42955 公差等级 R；确保安装位置通风良好；V3 安装方式（轴端朝上）时需确保液体不会渗入轴承。
使用注意事项： 制动器为出厂安装，不可后期加装；严禁在电机带电状态下断开电气连接；残余电荷在断电后可能维持危险电压长达 10 分钟，需确认电压降至 50V 以下后再进行操作；避免轴向负载，严格限制径向负载。
