描述

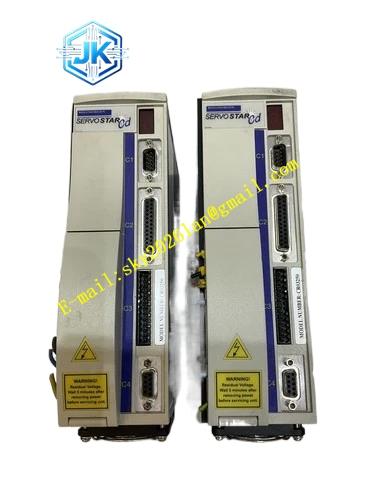

Kollmorgen CR0355
技术规格
- 产品系列： SERVOSTAR CD
- 控制模式： 转矩、速度、位置、电子齿轮
- 通信接口： 模拟量、数字 I/O、RS232、CANopen
- 反馈支持： 旋转变压器、增量/绝对编码器、EnDat、BiSS
- 防护等级： IP20
功能特点
- 全数字控制： 采用高性能 DSP 控制架构，提供极高的分辨率和定位精度。
- 即插即用： 与 Kollmorgen 伺服电机完美匹配，支持自动识别电机参数。
- 高级调谐： 内置自动调谐和波特图分析功能，快速优化系统动态性能。
- 紧凑设计： 体积小巧，节省控制柜空间。
应用场景
- 包装机械： 高速灌装、封口和贴标设备。
- 自动化装配： 精密零件的拾取与放置。
- 半导体制造： 晶圆传输和精密定位平台。
- 印刷设备： 张力控制和套色系统。
性能参数
- 电流环带宽： 高达 3 kHz
- 速度环带宽： 高达 1 kHz
- 位置环刷新率： 250 μs
- 数据刷新率： 62.5 μs
材质构成
内部采用高性能数字信号处理器（DSP）和工业级功率模块，外部为高强度铝合金外壳，提供优异的散热和电磁屏蔽性能。
结构特征
紧凑的模块化设计，支持 DIN 导轨安装或面板安装。配备标准端子和防呆连接器，接线简便。
工作原理
驱动器将输入的交流电通过整流器转换为直流母线电压，再通过三相 PWM 逆变器输出精确的三相交流电驱动伺服电机。内部 DSP 实时采集电机反馈信号，执行电流、速度和位置三环闭环控制算法。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内。
- 确保驱动器上下留有充足的散热空间。
- 动力电缆与信号电缆分开走线，避免电磁干扰。
- 必须通过低阻抗路径可靠接地。
使用注意事项
- 上电前确认电源电压与驱动器铭牌一致。
- 首次运行必须通过设置软件执行电机配置和自动调谐。
- 定期检查散热通道，防止灰尘堆积导致过热。
- 断开电源后等待直流母线电压降至安全水平再操作。
