描述

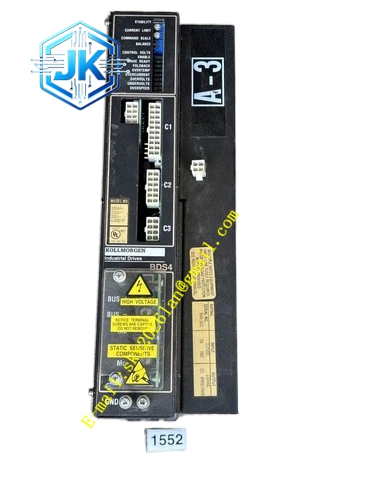

Kollmorgen BDS5T-203
技术规格
- 直流母线电压范围：225 VDC至360 VDC
- 逻辑电源需求：±15至20 VDC，0.25安培；+8至12 VDC，1.0安培
- 连续输出电流：3.0安培有效值
- 峰值输出电流：持续2.0秒为6.0安培有效值
- 功率输出额定值：160 VDC母线时连续1.2千伏安；峰值2.4千伏安
- 热耗散：35瓦
- 运行模式：位置、速度与转矩指令模式
- 反馈类型：兼容旋转变压器与增量式编码器
功能特点
- 内置编程语言，支持变量、数学函数与条件指令
- 6级优先级多任务执行
- S曲线与梯形运动曲线规划
- 电子凸轮与齿轮功能
- 位置捕获与配准
- 软件与硬件限位开关处理
- RS-232串行接口，支持自动波特率检测
- 实时状态监测与错误日志记录
应用场景
- 小型精密定位系统
- 实验室自动化设备
- 轻型包装机械
- 教学与研究运动平台
- 原型开发系统
性能参数
- 高分辨率位置控制，支持可配置单位
- 通过S曲线加减速实现平滑速度过渡
- 电流指令模式下精确转矩传递
- 对外部触发输入具备快速响应能力
结构特征
- 紧凑型工业底盘，集成散热片
- 现场接线采用可拆卸端子排
- 电源、使能与故障状态LED指示灯
- 补偿模块扩展插槽
工作原理 驱动器执行存储的运动程序或响应串行指令。内部处理器实时计算轨迹曲线并闭合位置环、速度环与电流环。基于反馈装置获取的换向角度，向无刷电机输出三相正弦电流。转矩模式特别将指令信号直接路由至电流环，旁路速度反馈，适用于直接转矩控制应用。
安装要求
- 面板安装在通风良好的电气柜内
- 所有导电表面按电气规范接地
- 3安培连续电流使用适当线径导线
- 高惯量应用安装外部再生电阻
使用注意事项
- 初次上电前验证所有连接
- 配置电流限制以匹配电机热额定值
- 峰值电流事件之间留出充分冷却时间
- 所有信号布线使用屏蔽电缆
