描述

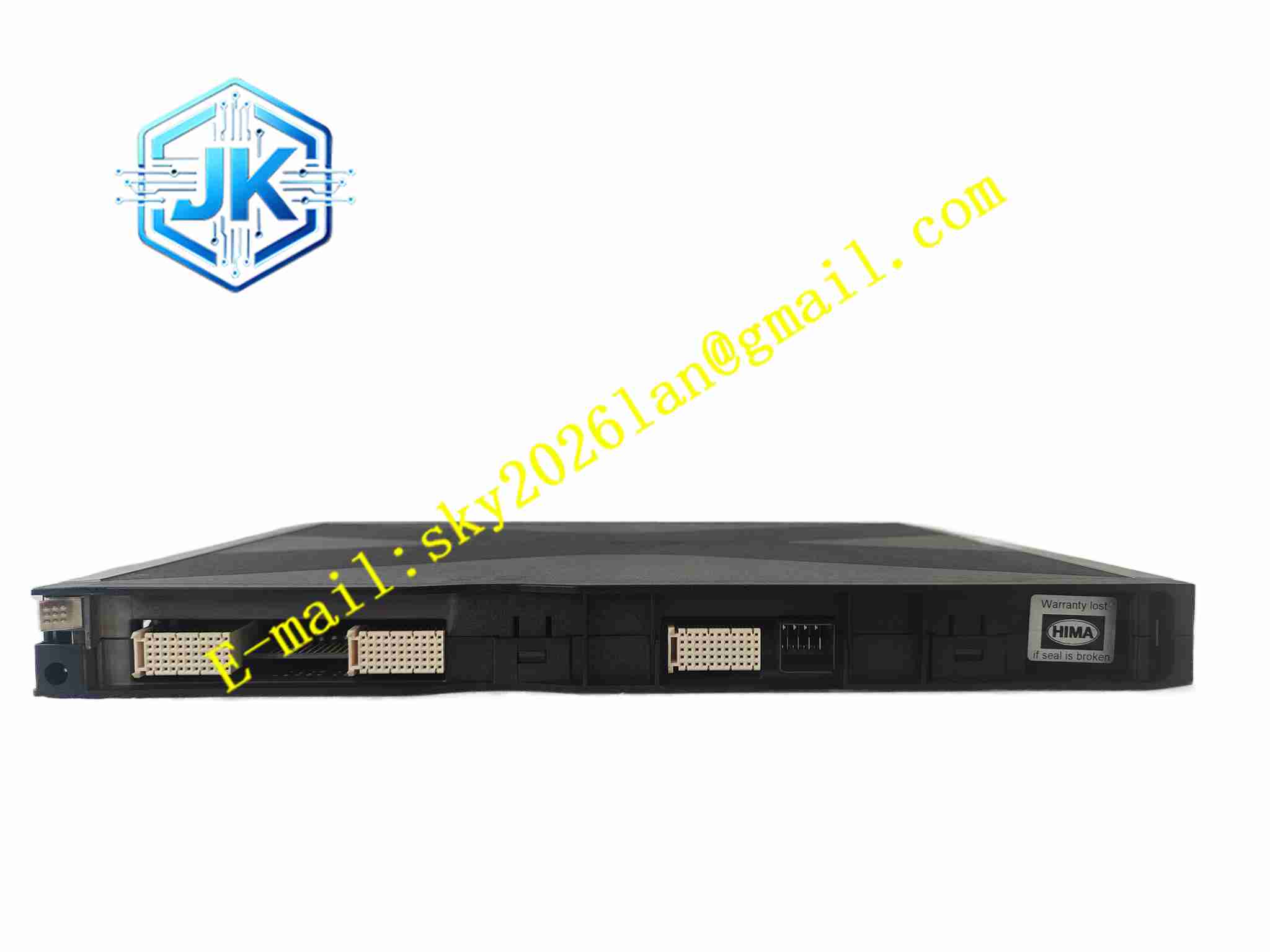

HIMA X-COM01（985260003）
技术规格
- 品牌： HIMA
- 型号： X-COM01
- 部件号： 985260003
- 产品类型： HIMax 通信模块
- 适用平台： HIMA HIMax 安全系统
- 供电方式： 通过 HIMax 背板供电
- 典型工作电压： 24 V DC
- 典型电流： 最大 1.2 A
- 以太网接口： 2 个 RJ45，10/100 Mbps
- 串行接口： 1 个 RS-485
- 支持协议： Modbus TCP、Modbus RTU、Profinet IO、HART IP
- 安装方式： DIN 导轨安装或 HIMax 机架安装
- 外形尺寸： 约 120 mm × 200 mm × 120 mm
- 重量： 约 0.6 kg
- 工作温度： -20°C 至 +60°C
功能特点
- 提供安全系统与非安全系统之间的通信桥梁。
- 支持 Modbus TCP 和 Modbus RTU，便于连接传统设备。
- 支持 Profinet IO，可与西门子等 DCS/PLC 系统集成。
- 支持 HART IP，便于接入智能仪表数据。
- 支持热插拔冗余，维护时可不中断安全功能。
- 内置 HIMA Safety Firewall，可识别安全协议结构。
- 减少外部协议转换器数量，简化机柜布局。
- 适用于多厂商控制系统混合集成场景。
- 支持 LNG、炼化、化工等连续生产装置通信需求。
- 可在运行窗口期内完成模块更换和扩展。
应用场景
- 炼化装置 ESD 系统与 DCS 通信。
- LNG 终端安全系统与过程控制系统数据交换。
- 化工装置 Modbus RTU 现场设备接入。
- 燃烧器管理系统与上位监控系统集成。
- 油气站场 Profinet 网络集成。
- 智能仪表 HART IP 数据采集。
- 多品牌控制系统互联。
- 安全系统远程监控和数据归档。
性能参数
- 2 个 10/100 Mbps 以太网接口。
- 1 个 RS-485 串行接口。
- 支持 Modbus TCP、Modbus RTU、Profinet IO、HART IP。
- 支持热插拔冗余。
- 内置安全防火墙功能。
- 工作温度范围 -20°C 至 +60°C。
- 典型供电电流最大 1.2 A。
- 具体协议版本、通道数量、数据刷新率、冗余切换时间和认证范围应以 HIMA 官方资料为准。
材质构成
- 工业级通信主板
- 以太网 PHY 和接口变压器
- RS-485 收发器
- 安全防火墙处理单元
- 背板通信接口电路
- 电源管理电路
- 金属屏蔽结构
- 工程塑料外壳
- RJ45 和 D-Sub 连接器
- 状态指示灯和铭牌
结构特征
- 独立通信模块结构。
- 前面板提供以太网和串行接口。
- 支持 DIN 导轨或 HIMax 机架安装。
- 模块尺寸约为 120 mm × 200 mm × 120 mm。
- 支持热插拔维护。
- 具备状态指示灯用于诊断通信和电源状态。
- 背板接口用于与 HIMax 处理器模块交换数据。
- 结构适合工业控制柜集中布置。
工作原理
X-COM01 通过 HIMax 背板与安全处理器模块交换数据，并将安全系统允许输出的过程变量、状态信息和报警数据转换为外部协议格式。以太网接口用于 Modbus TCP、Profinet IO 和 HART IP 通信，RS-485 接口用于 Modbus RTU 通信。模块内置安全防火墙可对协议结构和访问行为进行检查，防止错误配置或非授权访问影响安全系统。通信方向通常由安全策略定义，确保外部系统不能直接修改安全逻辑。
安装要求
- 确认模块型号和部件号与系统配置一致。
- 安装前确认 HIMax 背板供电正常。
- 以太网电缆应使用屏蔽工业以太网线。
- RS-485 布线应符合总线终端和接地规范。
- 通信网络应与安全控制网络分开规划。
- 模块插入或更换时应遵循热插拔操作要求。
- 安装后检查接口连接和状态指示灯。
- 通过 PADT 或系统诊断工具确认通信状态。
使用注意事项
- 仅用于经批准的安全系统通信场景。
- 不得通过本模块直接修改安全用户程序。
- 外部协议地址和映射关系应严格审核。
- 防火墙策略应由安全工程师确认。
- 热插拔操作应在系统允许条件下进行。
- 定期检查通信延迟、丢包和诊断报警。
- 更换模块后应验证通信映射和冗余状态。
- 具体协议支持范围和配置方法以 HIMA 官方手册为准。
