描述

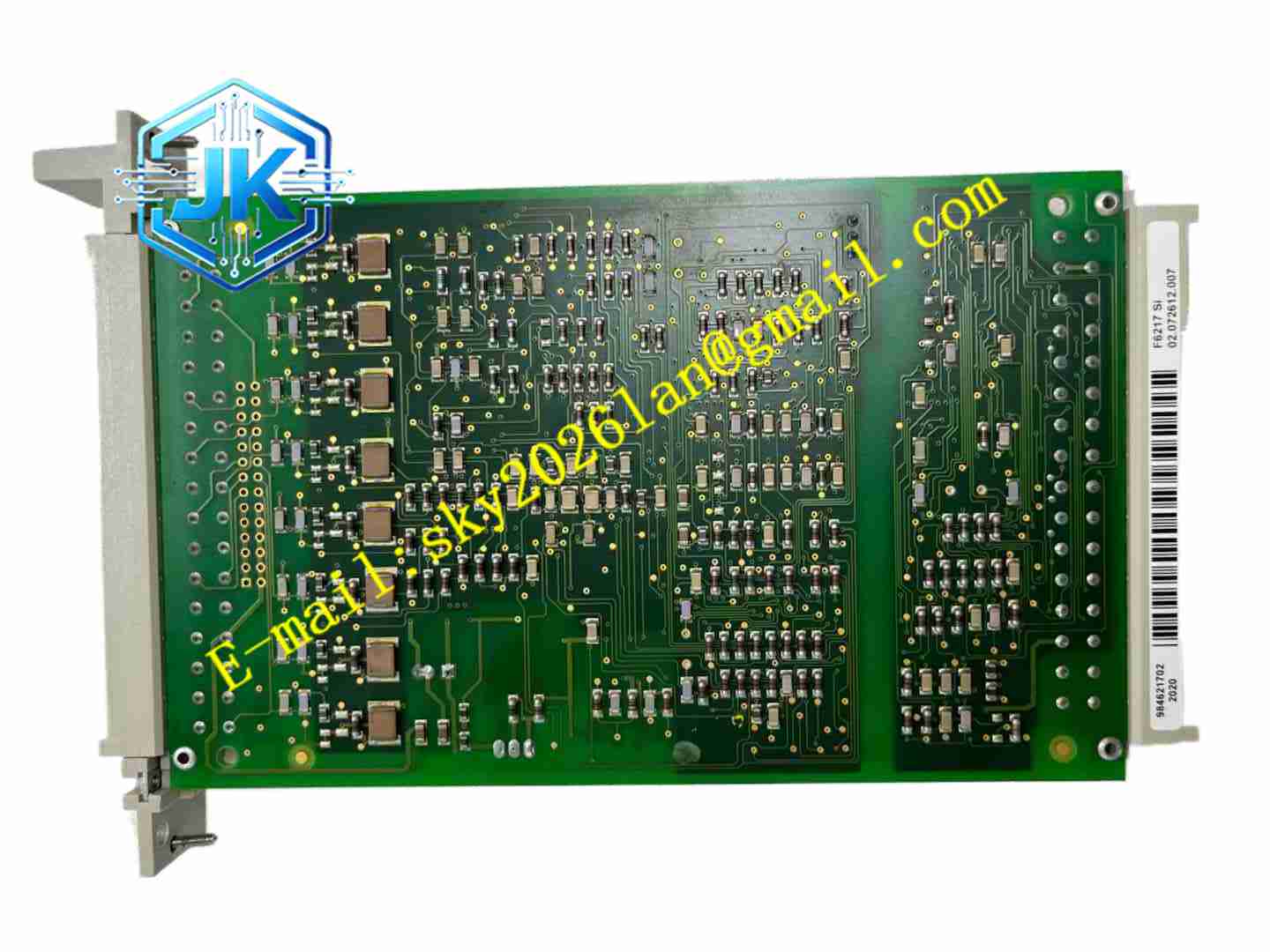

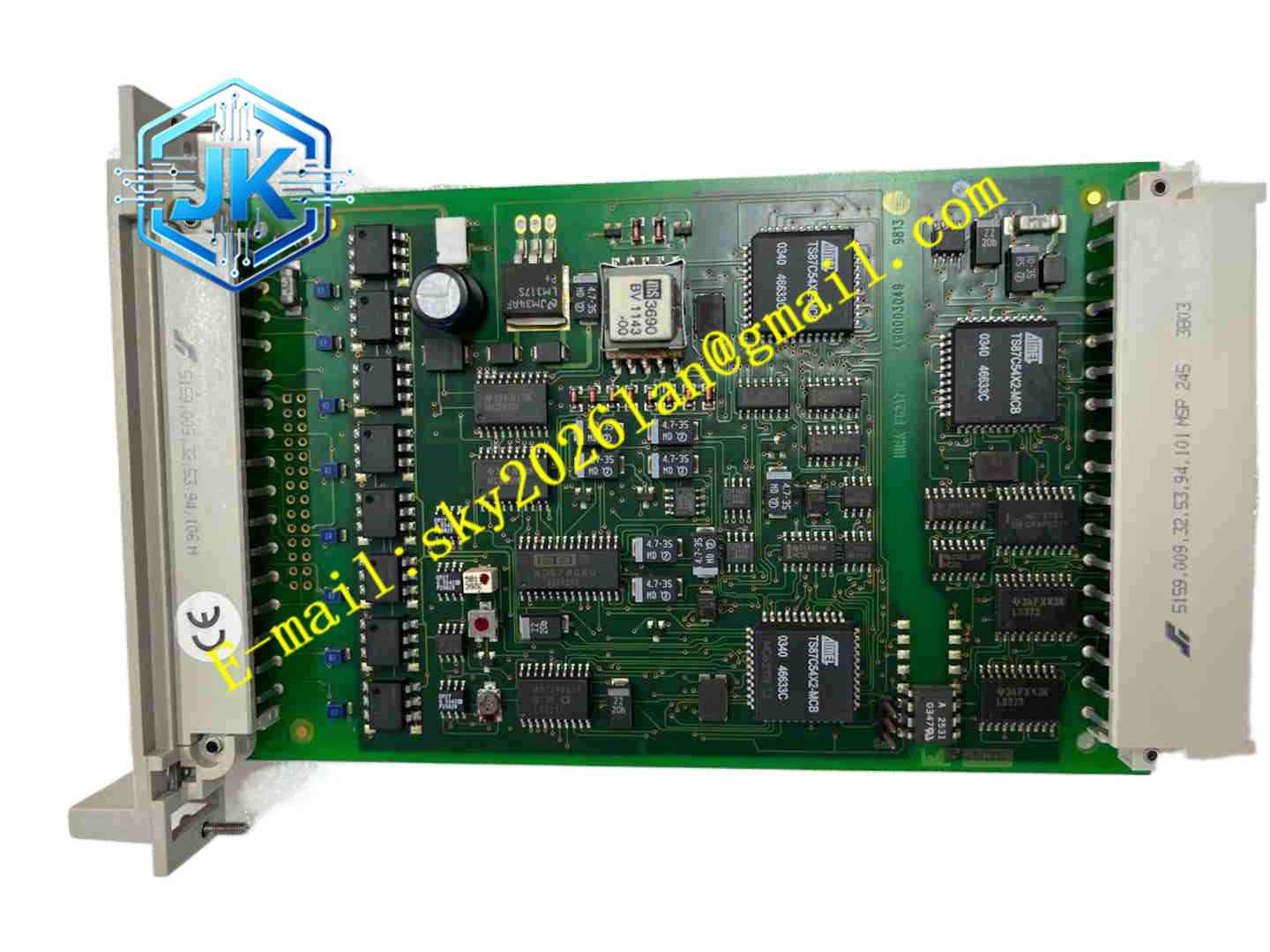

HIMA F6217
技术规格
- 通道数量：8 路独立模拟量输入通道
- 信号类型：4~20mA 电流信号、0~5.5V 电压信号
- AD 转换分辨率：12 位
- 输入阻抗：电压输入 100kΩ
- 过载耐受：电流 22mA，电压 7.5V
- 采集更新周期：50ms
- 隔离耐压：通道对背板总线 2500VAC 隔离
- 安全等级：SIL3，TÜV AK6 认证
- 供电：背板 DC24V 供电
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：机架插卡式安装
功能特点
- 8 路独立安全模拟量采集，每通道独立 AD 采样，通道之间隔离
- 变送器回路断线、短路、信号超量程硬件诊断，实时上报故障
- 12 位高精度模数转换，满量程精度高，温漂控制稳定
- 支持 4~20mA 两线制变送器供电，模块内部提供变送器馈电
- 硬件信号限幅，抑制现场浪涌信号进入背板总线
- 前面板 LED 指示灯，单通道状态独立指示，快速定位故障通道
- 适配 ELOP II 组态软件，可设置量程、报警阈值、故障动作
- 满足 IEC61000 系列 EMC 标准，适合石化、电站强干扰环境
- 安全数据校验，采集数据双路比对，防止单通道数据错误造成误联锁
应用场景
- 化工 SIS 系统压力、液位、温度安全变送器信号采集
- 电站锅炉炉膛安全保护模拟量采集回路
- 油气平台、长输管线安全仪表系统模拟量采集
- 加氢装置、合成氨装置紧急停车系统工艺参数采集
- 防爆区域安全仪表模拟信号采集
材质构成
- 前面板：阻燃工程塑料，通道状态 LED 窗口
- PCB 主板：FR4 多层工业玻纤板，全板三防涂覆
- 采集器件：12 位 AD 转换芯片、信号调理运算放大器
- 隔离器件：光电隔离芯片、隔离电源单元
- 无源元件：精密金属膜电阻、低温度系数电容、浪涌吸收器件
- 背板连接器：镀金欧式金手指连接器
- 端子组件：阻燃绝缘螺丝接线端子
结构特征
- 欧规机架插卡式，直接插入 H41q/H51q 机架背板插槽
- 前面板配备 8 个通道状态指示灯，电源与总故障指示灯
- 板卡内部电路分区，现场模拟采集区、隔离区、背板通讯区物理隔离
- 加固板卡设计，提升振动环境下长期运行稳定性
- 面板锁紧把手，防止振动导致板卡松动、通讯中断
工作原理 背板 DC24V 为板卡供电，现场变送器 4~20mA 或电压信号接入通道端子，前端调理电路完成滤波、限幅，送入独立 AD 转换器转为数字信号。每一路采集数据送入安全校验单元，同时监测回路电流，判断断线、短路。采集完成的安全数据通过背板总线发送至 HIMA 安全 CPU，CPU 执行安全逻辑运算。通道故障时，板卡立即点亮故障指示灯并上传故障信息。
安装要求
- 断电防静电操作，插入机架插槽，锁紧面板把手
- 模拟量信号线使用屏蔽双绞线，屏蔽层控制柜侧单点接地
- 信号线与动力电缆分开走线，远离变频器、大功率接触器
- 机柜可靠接地，保持柜内干燥无凝露
- 上电前在 ELOP II 软件设置各通道信号类型、量程、变送器供电
- 安装完成后，使用信号发生器对每通道做信号校准测试
使用注意事项
- 带电状态禁止插拔板卡，更换模块必须停机断电
- 两线制变送器注意极性，极性接反会造成信号读取失效
- 现场线缆破损、进水会直接触发通道短路故障，定期巡检线路
- 不可直接接入高压信号，高压会直接烧毁板卡采集电路
- 备件存放于防静电防潮包装
- 修改量程参数后，必须重新做信号校验测试
