描述

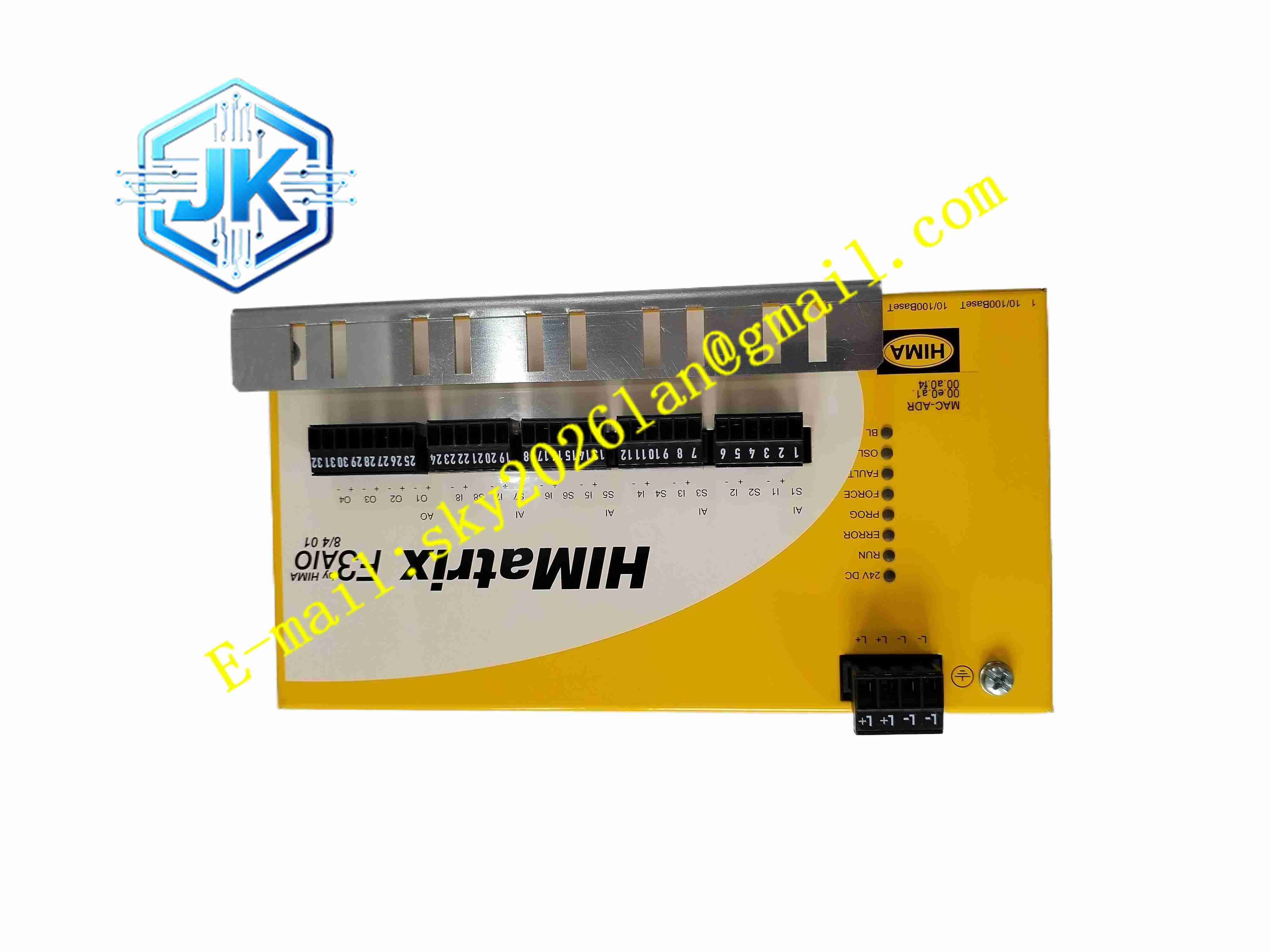

HIMA F3AIO8401
详细技术规格
- 产品类型：SIL3 安全模拟量混合 IO 模块
- 通道配置：8 路模拟量输入，4 路模拟量输出
- 信号类型：4-20mA，支持断线检测
- 供电：DC24V 安全供电
- 安全等级：TÜV SIL3 认证
- 通道隔离：通道间电气隔离
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨安装
- 通信：HIMatrix 安全背板总线
- 诊断：每通道断线、短路自诊断
功能特点
- SIL3 安全认证，用于安全仪表 SIS 联锁系统
- 8 路 AI 采集 4-20mA 现场传感器信号，4 路 AO 输出 4-20mA 控制执行机构
- 通道独立断线、短路故障诊断，故障实时上报安全控制器
- 通道电气隔离，避免现场干扰串入安全系统
- HIMatrix 背板安全总线通信，安全数据传输
- 故障安全设计，故障状态自动进入安全预设值
- 每通道状态 LED 指示
- 支持 SILworX 软件组态、参数配置
- 宽温工业设计，适应户外机柜环境
- 模块化可热插拔，停机状态更换模块
应用场景
- 化工 SIS 安全仪表系统温度压力采集与阀控制
- 油气平台安全联锁系统
- 电厂锅炉保护系统
- 储罐高低液位安全保护
- 石化装置紧急停车系统
材质构成
- 外壳：阻燃工业塑料
- 电路板：FR4 高可靠 PCB，三防涂层
- 模拟采集芯片：高精密安全级 AD/DA 转换芯片
- 隔离器件：安全级光电隔离
- 端子：弹簧式安全接线端子
- LED：通道状态指示灯
- 卡扣：DIN 导轨阻燃卡扣
结构特征
- 标准 HIMatrix 窄模块外形
- 前面板通道状态 LED 指示灯
- 正面弹簧接线端子排
- 背部 HIMatrix 专用背板总线连接器
- 内部电路分区，模拟通道与数字总线隔离
- 全封闭壳体，防止粉尘进入
工作原理 现场传感器 4-20mA 模拟信号接入 AI 通道，模块内部 AD 转换，将模拟量转为数字量，经背板安全总线上传至 HIMA 安全控制器。安全控制器下发控制指令，模块 DA 转换输出 4-20mA 信号驱动现场阀门。模块持续监测每一路通道电流，检测断线短路，一旦故障立即向安全控制器上报，通道进入安全故障状态。
安装要求
- DIN 导轨安装于 SIS 安全机柜，与普通 DCS 系统分开柜体
- 模拟信号线缆使用屏蔽双绞线，屏蔽层单端接地
- DC24V 安全电源供电，电源回路独立冗余设计
- 背板总线正确插接，模块地址在 SILworX 软件组态
- 工作温度维持 – 25℃~+70℃，机柜通风
- 接线完成后，使用 SILworX 执行通道诊断测试
- 机柜可靠保护接地
使用注意事项
- 模块仅可在系统断电状态插拔，禁止带电热插拔
- 模拟信号线缆不可与动力电缆同槽敷设
- 每次系统投运前执行通道回路测试
- 备件存放于防静电干燥仓库
- 严格按照 SIL 安全规范进行回路设计
- 通道故障时，优先排查现场传感器与线路
- 组态修改必须经过安全变更审批流程
