描述

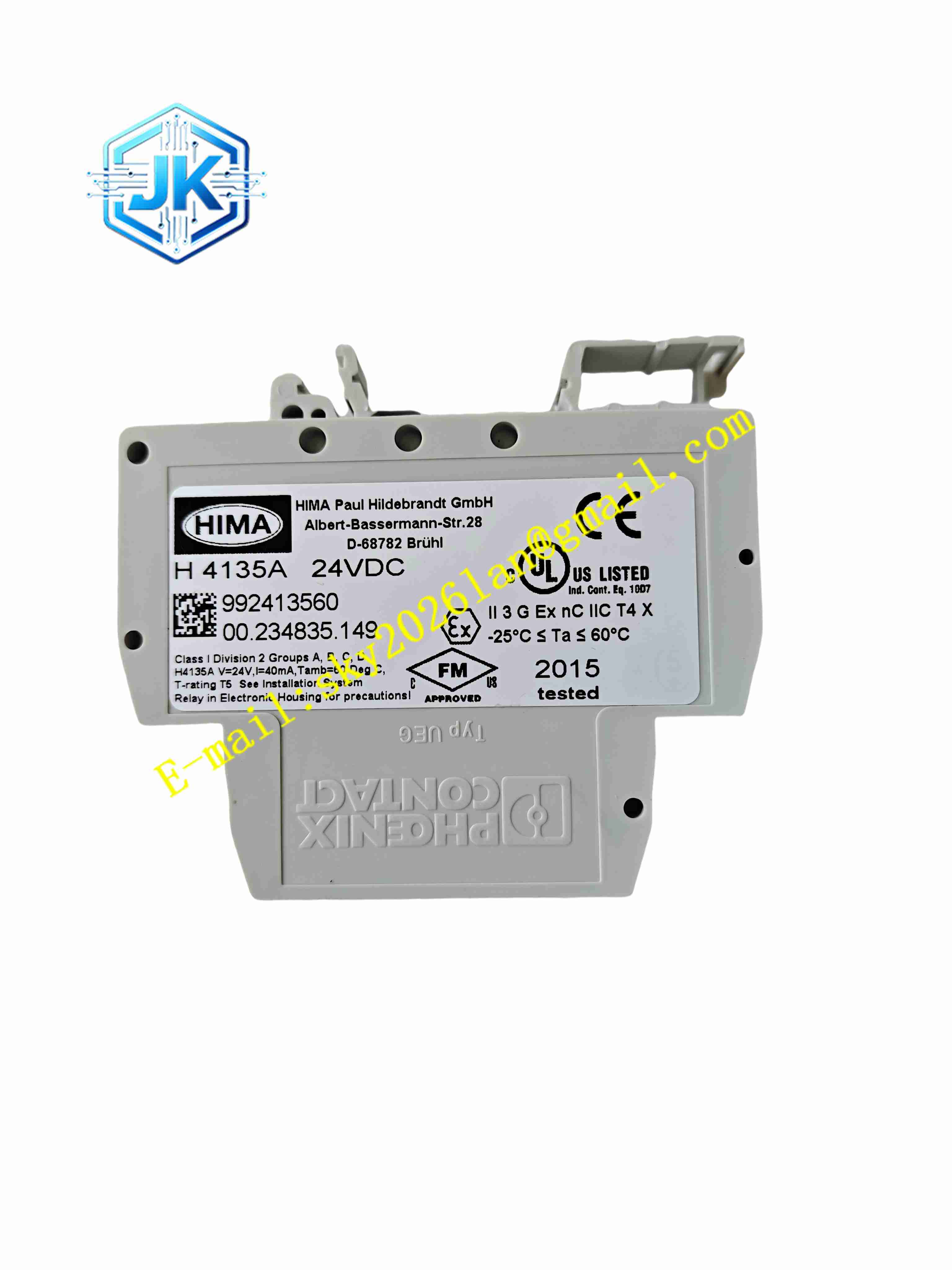

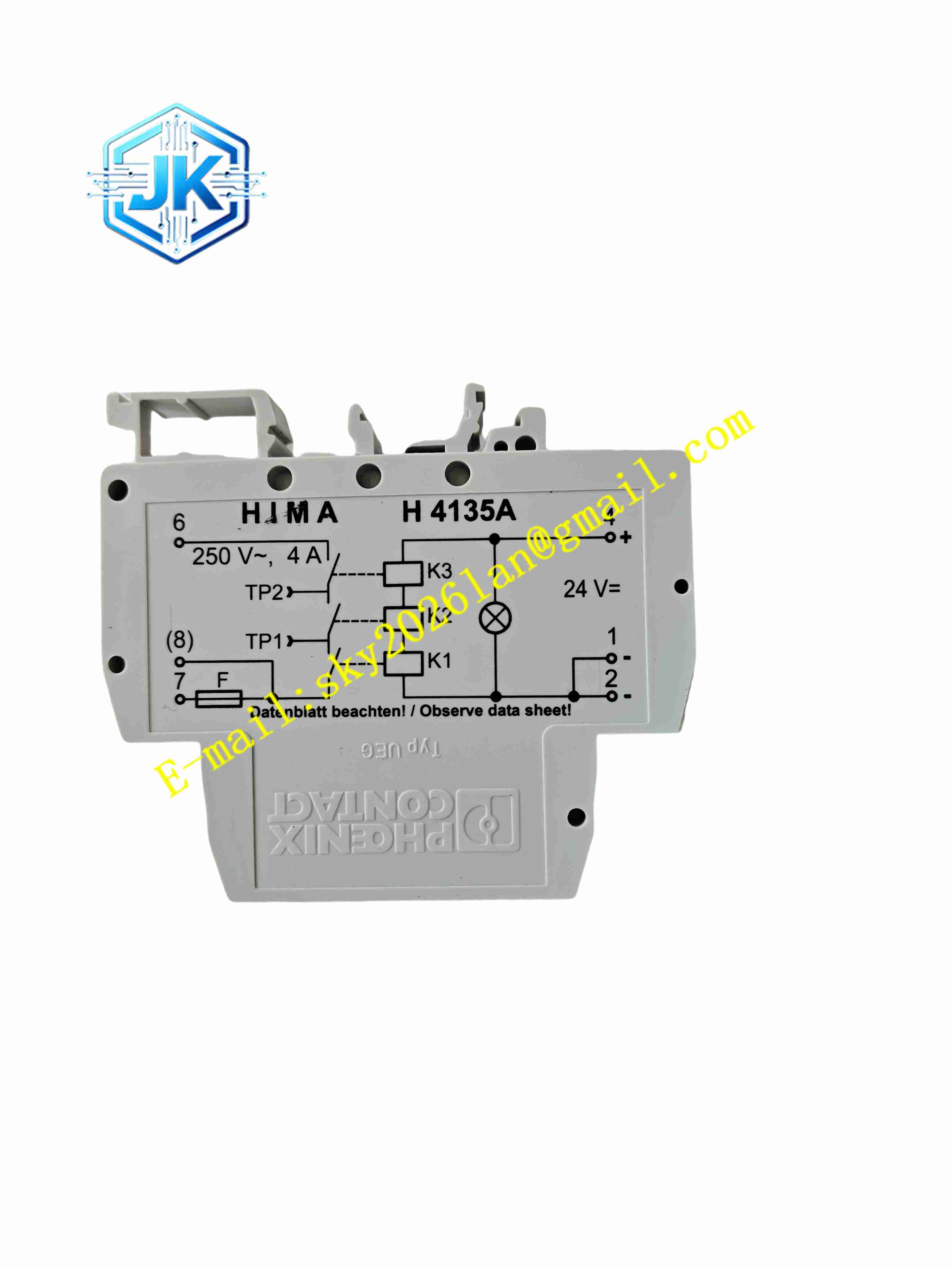

HIMA H4135A
技术规格
- 通道数量：16 路数字量输入通道
- 输入信号：DC24V 干接点 / PNP 信号
- 通道隔离：光电隔离，通道组隔离
- 隔离耐压：2500VAC
- 供电：背板 DC24V
- 单通道输入电流：约 5mA
- 输入滤波：可配置软件滤波时间
- 安全等级：SIL3 IEC61508
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装形式：机架插卡式子模块
功能特点
- 16 通道独立数字量输入，支持干接点与 PNP 接近开关信号
- 通道断线、短路硬件诊断，故障实时上报安全 CPU
- 通道组光电隔离，单组故障不影响其余组
- 输入滤波时间可软件配置，抑制现场触点抖动
- 前面板 LED 指示灯，每通道独立显示输入状态
- 背板总线与现场输入侧 2500VAC 隔离
- 安全数据传输，报文带 CRC 校验
- 支持在线故障诊断，通道故障不影响安全逻辑执行
- 非易失存储模块配置参数
- 抗 EMC 干扰，适应工业强电磁环境
应用场景
- 石化 SIS 安全仪表系统现场开关信号采集
- 电厂锅炉 FSSS 炉膛火焰与安全门信号采集
- 油气平台紧急停车按钮、限位开关信号采集
- 煤化工、加氢装置安全联锁输入回路
- 制药防爆车间安全门、急停信号采集
材质构成
- 前面板：阻燃工程塑料，通道 LED 指示灯窗口
- PCB 主板：FR4 多层工业玻纤电路板，三防涂覆
- 输入器件：光电隔离芯片、限流电阻、TVS 保护二极管
- 无源元件：金属膜电阻、陶瓷电容
- 背板连接器：镀金欧式金手指连接器
- 接线端子：螺丝紧固镀铜端子
结构特征
- Eurocard 子模块插卡结构，安装于 HIMA 机架 I/O 槽位
- 前面板 16 个通道 LED 指示灯，电源与总故障指示灯
- 板卡内部通道分组隔离设计，每组 4 通道
- 板卡插拔锁紧机构，防止振动松脱
- 内部电路分区，现场输入区、隔离区、背板通讯区物理分隔
- 加固板卡结构，适应厂房振动环境
工作原理 现场干接点或 PNP 信号通过端子接入通道输入电路，限流电阻限流后送入光电隔离芯片。光耦将现场信号转换为数字逻辑电平，经滤波后通过背板总线上传安全 CPU。通道诊断电路实时监测回路电流，识别断线（电流为零）与短路（电流异常大）故障。安全 CPU 通过冗余总线读取全部通道状态，执行安全逻辑运算。通道故障时前面板 LED 与总线故障信息同步上报。
安装要求
- 断电防静电操作，将模块插入机架 I/O 槽位，锁紧面板把手
- 现场信号线使用屏蔽双绞线，屏蔽层控制柜侧单点接地
- 信号线与动力电缆分开敷设
- 机架可靠保护接地
- 机柜温度维持 – 20℃～+70℃，无凝露
- 上电前在 HIMA 工程软件配置通道滤波时间与故障响应
使用注意事项
- 系统在线运行禁止带电插拔模块，更换必须停机
- 现场信号不可超过 DC24V 额定输入电压
- 拆装佩戴防静电手环
- 更换模块后通过工程软件验证全部通道状态
- 备件存放于防静电防潮包装
- 定期巡检通道接线端子紧固状态
