描述

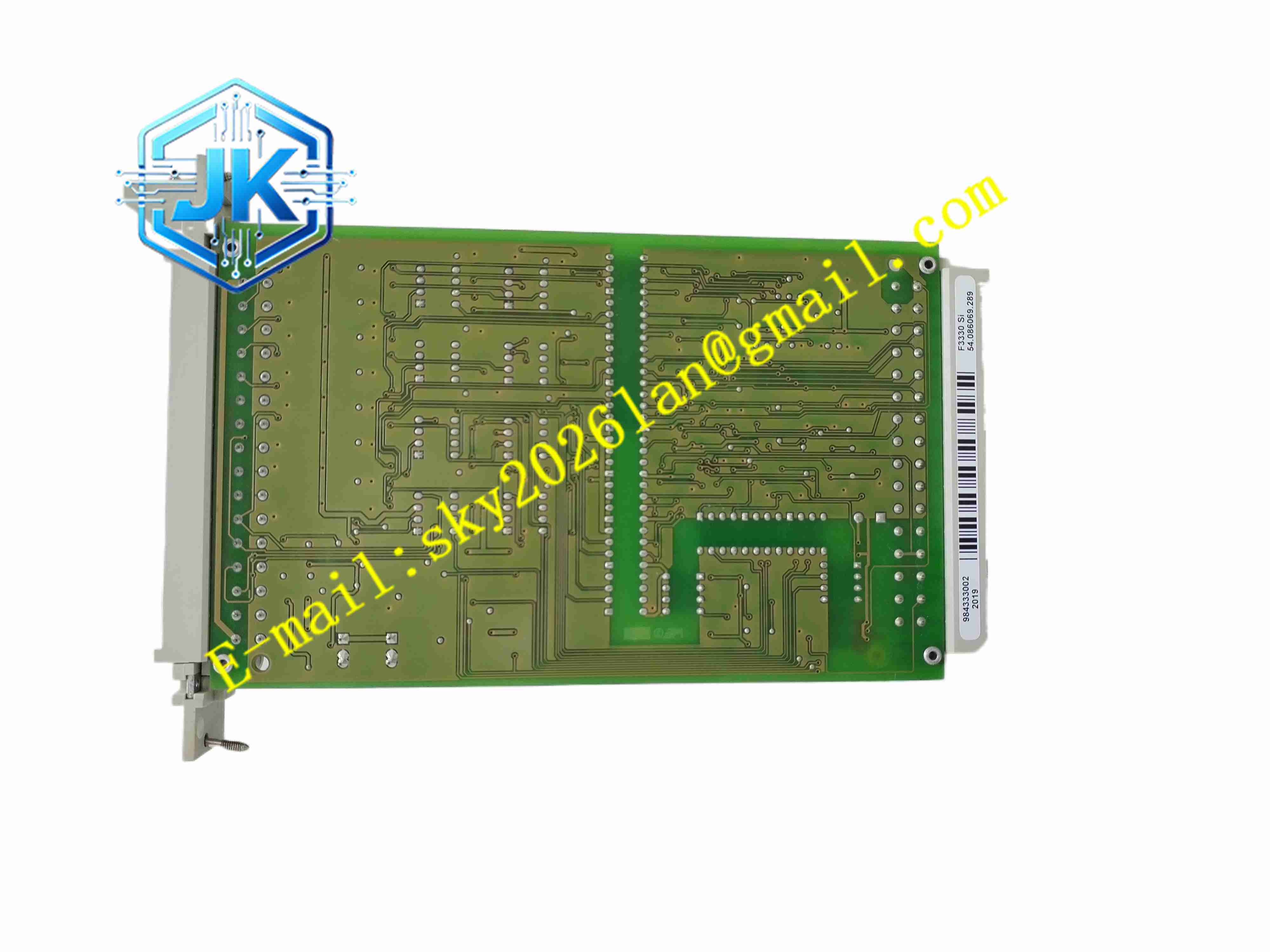

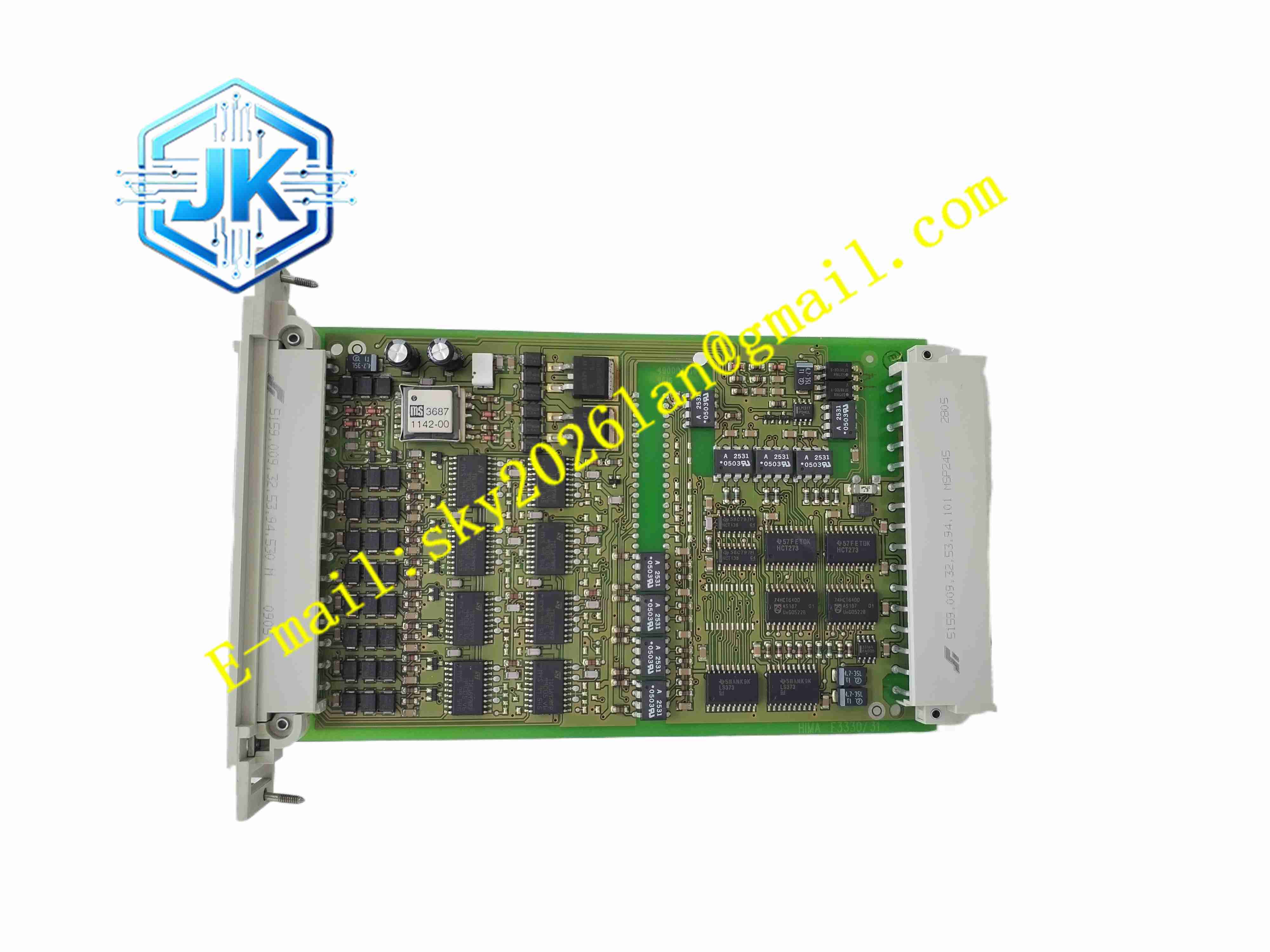

HIMA F3330
技术规格
- 通道数量：8 路独立安全数字输出通道
- 单通道额定输出：DC24V，最大 0.5A，单通道最大功率 12W
- 负载类型：电阻负载、电感负载均可适配，灯负载最大 4W
- 隔离耐压：通道与背板总线之间 2500VAC 电气隔离
- 安全等级：SIL3，AK6，CAT4
- 供电：背板总线 DC24V 供电
- 整机功耗：最大 12W
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95%，无凝露
- 防护等级：IP20（机架内部）
- 安装形式：欧规机架插卡式安装
- 重量：约 2.5kg
功能特点
- 8 通道独立安全输出，每一路通道内置硬件安全关断回路，不依赖软件执行安全切断动作
- 通道短路、过载硬件保护，负载短路时自动切断输出，保护板卡不被烧毁
- 通道回路诊断，实时监测线路断线、短路、负载故障，故障信息上传至 CPU
- 安全失活设计，系统故障、板卡故障时所有输出强制置安全状态
- 通道之间电气隔离，单通道故障不会扩散至其他通道
- 背板总线与现场输出回路隔离，阻断地环路干扰
- 前面板独立通道状态 LED，绿色代表正常，红色代表通道故障
- 支持 ELOP II 安全软件组态，通道参数可单独配置
- 满足工业 EMC 抗干扰标准，耐受静电、浪涌、脉冲群干扰
应用场景
- 石油化工 SIS 安全仪表系统 ESD 紧急停车电磁阀驱动
- 电厂锅炉、透平机组安全联锁保护输出回路
- 天然气处理厂、油气井口紧急截断阀控制
- 煤化工、加氢装置安全联锁执行回路
- 制药防爆车间安全停机系统
材质构成
- 前面板：阻燃玻纤增强工程塑料，丝印通道标识与 LED 窗口
- PCB 主板：FR4 多层工业玻纤电路板，全板三防涂覆
- 功率器件：安全型 MOS 开关管、隔离光耦、故障检测采样芯片
- 无源元件：金属膜精密采样电阻、低漏电流薄膜电容、浪涌抑制器件
- 背板连接器：镀金欧式金手指连接器，提升长期振动环境下接触可靠性
- 接线端子：螺丝紧固镀铜端子，阻燃绝缘基座
结构特征
- 欧卡机架插卡结构，直接插入 H41q/H51q 机架背板插槽
- 前面板集成 8 路通道状态指示灯，板卡两侧金属加固条，抵抗厂房振动
- 板卡内部电路分区，背板总线信号区、安全诊断区、功率输出区物理分隔
- 独立通道电路设计，八路输出电路互不共用功率回路
- 板卡锁紧把手，插拔板卡时避免直接拉扯金手指，保护连接器
工作原理 机架背板 DC24V 为板卡供电，安全 CPU 通过背板总线下发输出指令。板卡内部安全逻辑电路接收指令，控制每一路通道功率开关导通或关断。每通道持续采集回路电流与电压，实时诊断断线、短路、过载。一旦检测故障或系统触发安全停机，硬件回路直接切断输出，不等待软件运算，现场电磁阀失电进入安全状态。板卡将故障代码上传至安全 CPU，在系统人机界面显示故障位置。
安装要求
- 断电、防静电环境下插入机架插槽，锁紧面板固定把手
- 现场输出线缆采用屏蔽双绞线，屏蔽层在控制柜侧单点接地
- 动力线缆与信号电缆分开敷设，远离变频器、大功率接触器
- 背板机架可靠保护接地，接地电阻满足 SIS 系统规范
- 机柜内部保持通风，温度维持在 – 20℃～+70℃，无凝露
- 上电前在 ELOP II 软件完成通道组态，设置故障响应逻辑
使用注意事项
- 机组运行状态禁止带电插拔板卡，仅停机维护时更换模块
- 输出回路电感负载必须配套续流二极管，抑制反向电动势损坏板卡
- 不可超 0.5A 单通道负载，过载会触发硬件保护并记录故障
- 拆装板卡佩戴防静电手环，静电会损坏板卡内部诊断芯片
- 更换板卡后，执行通道回路测试，验证安全切断动作
- 备件存放于防静电防潮密封包装
