描述

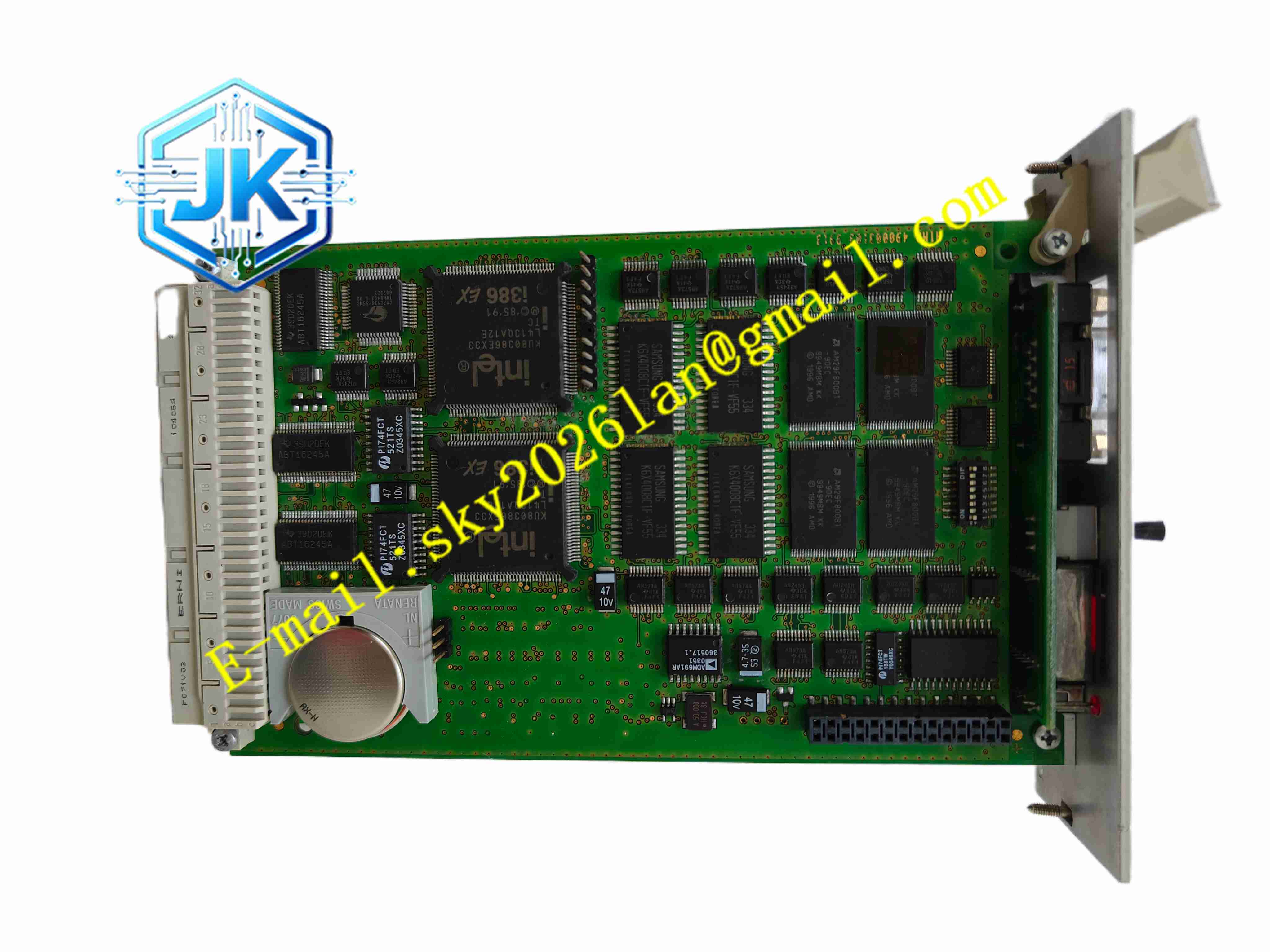

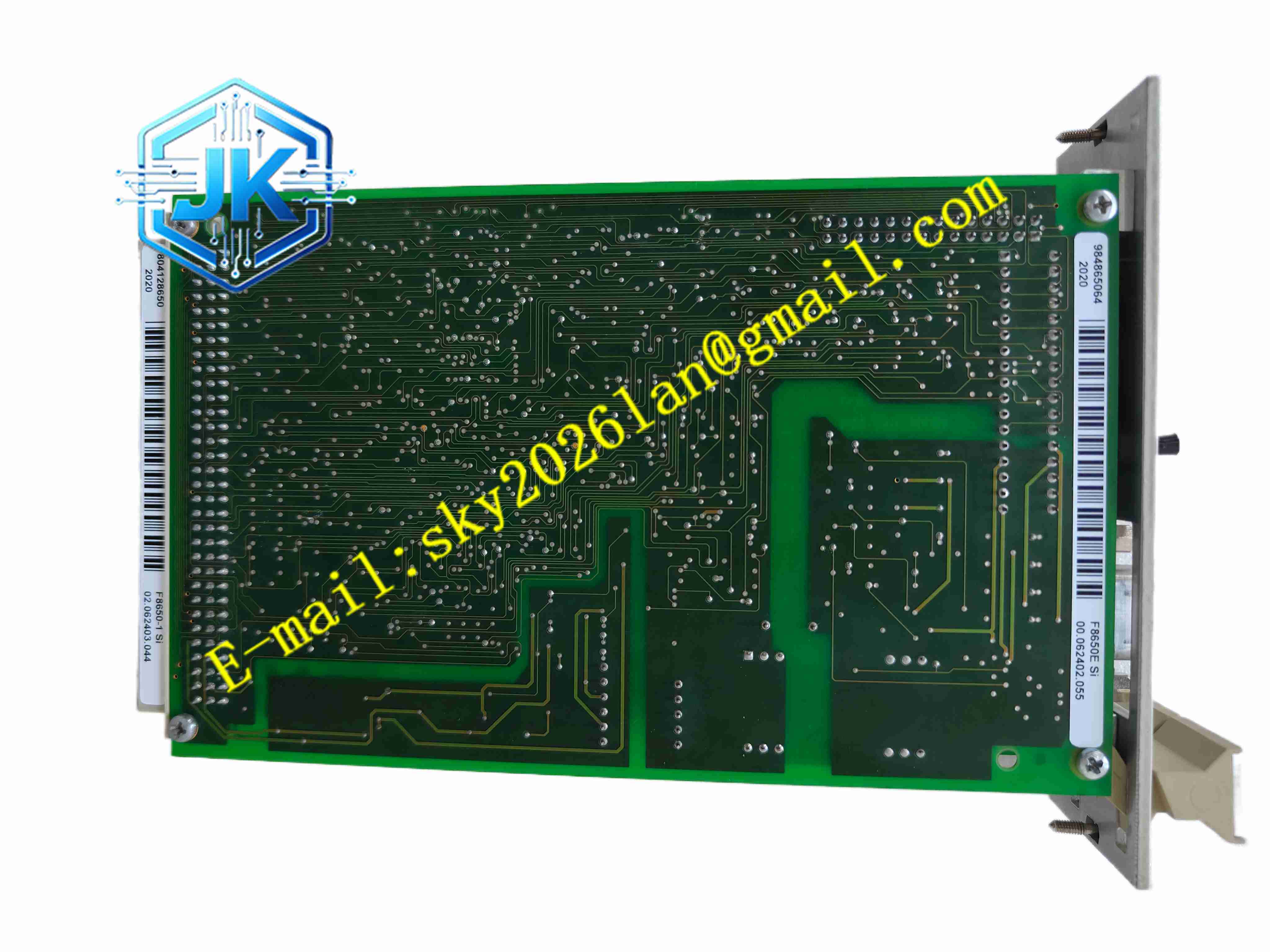

HIMA F8650E
技术规格
- 处理器：双 Intel 386EX 32 位处理器，主频 25MHz
- 存储：Flash EPROM 1MB，SRAM 1MB
- 通讯接口：2 路电气隔离 RS485 串行接口
- 安全看门狗：硬件独立看门狗，故障时触发安全停机输出
- 显示：4 位数码管矩阵显示，显示状态、故障代码
- 供电：背板 DC24V 供电
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装形式：机架插卡式
- 安全等级：SIL3
功能特点
- 双处理器冗余并行运算，两路运算结果实时比对，不一致则触发系统安全停机
- 硬件独立看门狗，处理器程序跑飞、死机时硬件回路直接触发安全状态，不依赖软件
- 执行 ELOP II 软件编译的安全逻辑程序，完成 ESD、SIS 联锁逻辑运算
- 背板总线管理，读取所有 I/O 模块采集数据，下发输出指令至 I/O 板卡
- 双路隔离 RS485 通讯，向上位 DCS、SCADA 上传报警与运行数据
- 4 位数码管与状态 LED，本地查看 CPU 状态、故障代码、通讯状态
- 板载事件记录存储，保存跳闸、故障、操作事件，带时间戳
- 电池备份，保持 SRAM 内部事件记录，断电后事件不丢失
- 硬件自诊断，持续检测 CPU、内存、总线、通讯硬件故障，故障立即触发安全停机
应用场景
- 石油化工 SIS 紧急停车系统主控制器
- 火力发电厂锅炉 FSSS 炉膛安全监控系统
- 燃气轮机、汽轮机透平机组安全保护系统
- 油气海上平台、长输管线安全仪表系统
- 煤化工、加氢装置高安全等级联锁控制系统
材质构成
- 前面板：阻燃工程塑料，数码管窗口、LED 指示灯、操作按键
- PCB 主板：双层 FR4 工业级电路板，三防涂覆，加固布线
- 核心器件：双 32 位处理器、Flash 存储芯片、SRAM 内存芯片
- 通讯器件：RS485 隔离收发芯片、隔离光耦
- 无源元件：备份锂电池、钽电容、薄膜电容、浪涌吸收电阻
- 背板连接器：镀金欧式金手指连接器
结构特征
- 欧卡机架插卡结构，安装于 H51q 系统机架的 CPU 插槽
- 前面板集成 4 位数码管，ERROR 故障 LED、CPU、ACK、IO 状态指示灯，两个 RS485 9 针 D-Sub 接口
- 板卡内部双处理器电路完全独立，两路电源独立监测
- 内部电池仓，用于 SRAM 数据断电保存
- 金属加固边框，提升抗震性能，适配电站、化工厂房振动环境
工作原理 背板 DC24V 为 CPU 模块供电，双处理器同时加载固化在 Flash 中的安全程序，并行执行完全相同的安全逻辑运算，实时比对运算结果。CPU 通过背板总线轮询全部 I/O 模块，读取现场模拟量、开关量信号，根据安全逻辑计算输出指令下发至输出 I/O 板卡。硬件看门狗持续监测处理器运行状态，一旦程序异常、硬件故障，看门狗立即触发系统进入安全停机状态。RS485 接口将系统状态、报警、事件上传至上位监控系统，板内锂电池保存事件记录。
安装要求
- 断电防静电操作，将 CPU 板卡插入机架 CPU 插槽，锁紧面板
- RS485 通讯线缆使用屏蔽双绞线，总线两端配置 120Ω 终端电阻
- 机架接地可靠，接地电阻满足 SIS 安全规范
- 机柜通风良好，温度控制在 – 20℃～+70℃，柜内无凝露
- 上电前，使用 ELOP II 软件下载、编译、校验安全项目程序
- 上电完成硬件自检，确认数码管无故障代码，再投入系统测试
使用注意事项
- 系统运行期间严禁带电插拔 CPU 模块，更换 CPU 必须停机
- 备份锂电池有使用寿命，定期更换，避免断电丢失事件记录
- 更换 CPU 板卡后，必须重新下载安全程序，完整校验联锁逻辑
- 通讯故障优先检查 总线终端电阻、接线、站地址
- 维护操作前断开机架 DC24V 电源，等待内部电容放电
- 备件存放于防静电防潮密封箱
