描述

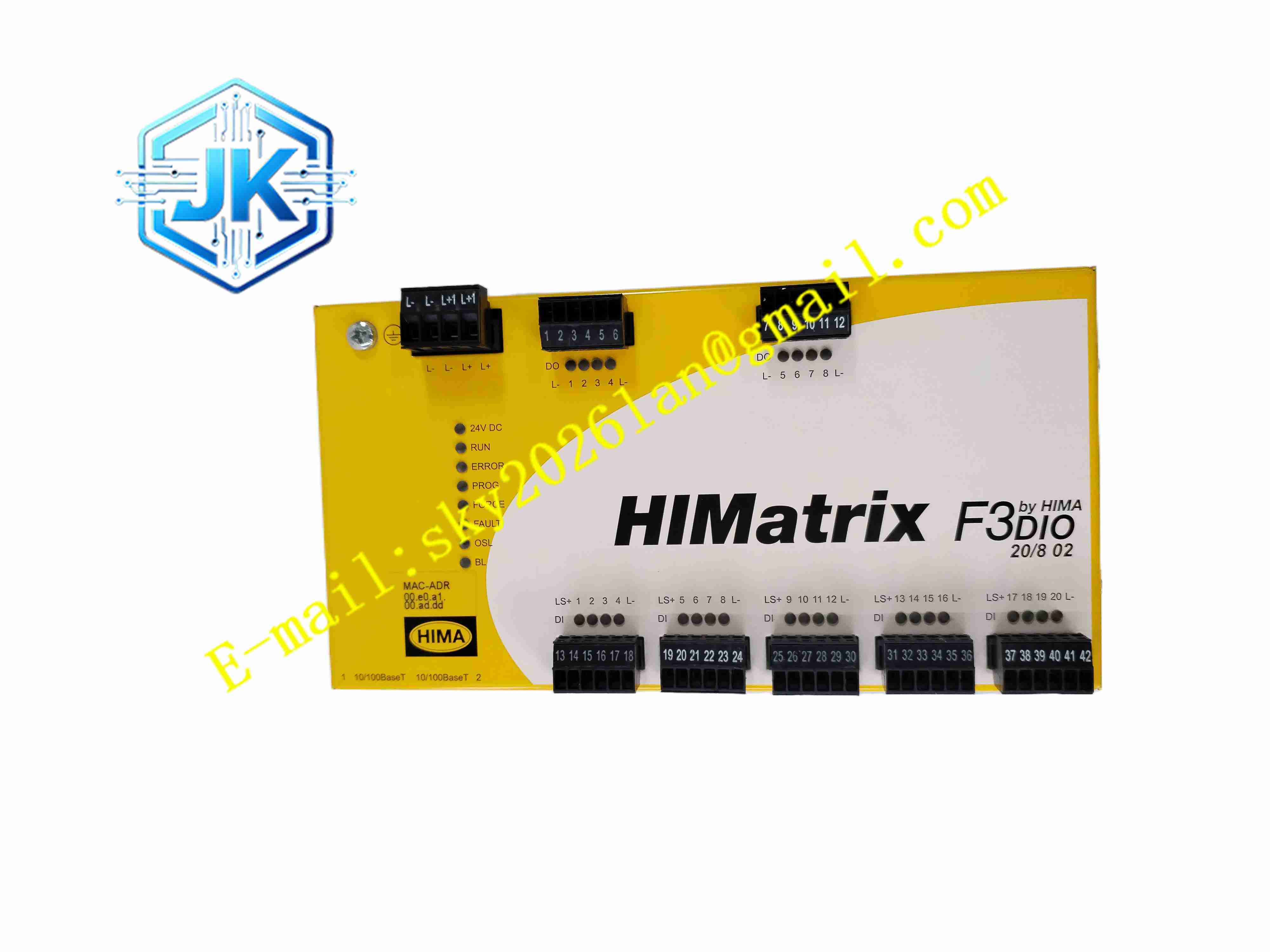

HIMA F3DIO20802 982200484
详细技术规格
- 产品类型：SIL3 安全数字量 IO 模块
- 通道配置：20 路数字 DI 输入，8 路继电器 DO 输出
- 输入电压：DC24V
- 输出类型：安全型继电器触点输出
- 继电器触点容量：AC250V 3A，DC24V 1A
- 安全等级：TÜV SIL3 认证
- 供电：DC24V
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨
- 通信：HIMatrix 背板安全总线
- 诊断：通道断线、短路诊断
功能特点
- SIL3 安全认证，用于紧急停车、安全联锁 SIS 系统
- 20 路 DI 采集现场开关量信号，8 路继电器输出驱动现场执行元件
- 通道自诊断，检测线路断线、短路故障，故障上传控制器
- 故障安全继电器设计，失电自动回到安全状态
- HIMatrix 背板安全总线，安全数据传输
- 每通道独立 LED 状态指示
- SILworX 软件完成组态、地址分配、逻辑测试
- 宽温设计，适配工业恶劣环境
- 弹簧端子，接线快速可靠
- 模块可在停机状态更换，维护便捷
应用场景
- 化工装置 ESD 紧急停车系统
- 电厂汽轮机保护联锁
- 海上平台安全切断阀控制
- 储罐高低液位开关保护
- 锅炉压力安全联锁
材质构成
- 外壳：阻燃工程塑料
- 电路板：FR4 高可靠 PCB，三防涂层
- 输出器件：安全级密封电磁继电器
- 隔离器件：光电隔离芯片
- 端子：弹簧式快速接线端子
- LED：通道状态指示灯
- 卡扣：DIN 导轨阻燃卡扣
结构特征
- 标准 HIMatrix 模块化窄壳体
- 前面板多组 LED，对应每一路 DI/DO 通道
- 正面弹簧接线端子排
- 背部 HIMatrix 背板总线连接器
- 数字输入回路与继电器输出回路电气隔离
- 全封闭壳体，防尘保护内部电路
工作原理 现场开关设备的 DC24V 开关信号接入 DI 通道，模块采集开关状态，转换为数字信号，通过背板安全总线上传给 HIMA 安全 CPU。安全 CPU 根据安全逻辑下发输出指令，控制内部安全继电器吸合或断开，驱动现场电磁阀。模块持续监测线路状态，检测断线短路，故障信号上传至安全控制器，系统触发安全动作。继电器失电自动回到安全位置。
安装要求
- DIN 导轨安装在独立 SIS 安全机柜，与 DCS 机柜物理分隔
- 现场开关线缆使用屏蔽双绞线，屏蔽单点接地
- DC24V 冗余安全电源供电
- 背板总线插接到位，在 SILworX 软件配置模块地址
- 工作温度保持 – 25℃~+70℃，机柜通风
- 接线完成后执行回路诊断测试
- 机柜可靠接地
使用注意事项
- 禁止带电插拔模块，更换模块必须断电
- 继电器输出回路负载不可超过触点额定容量
- 感性负载两端增加浪涌吸收器件
- 定期执行回路测试，验证安全动作
- 备件防静电存放，避免静电损坏内部电路
- 安全逻辑修改执行变更管理流程
- 通道报警优先检查现场线路与开关元件
